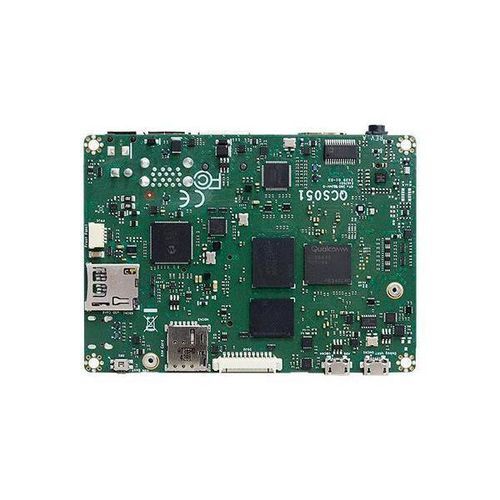

Mainboard / Pico-ITX / 2,5" QCS051

Qualcomm® QCM6490Qualcomm® QCS5430Intel®

Produktübersicht

• Qualcomm QCS6490 High-Level Plattform
• Ziel auf AMR, Box PC Anwendung
• Dünnes Client Konzept und robust
• 2 M.2 Erweiterungen: 1 M.2 E Schlüssel 2230, 1 M.2 B Schlüssel 3052

Features

• Lüfterloses Design
• Display: 1 x HDMI Typ A, ohne Audio. 1080P-Unterstützung unter Linux
• M.2-Erweiterungen: 1 x M.2 B-Schlüssel 3052 (USB 3.1/Opt. USB 2.0), 1 x M.2 E-Schlüssel 2230 (PCIe x1)
• Robust für industrielle Umgebungen
• LPDDR5x-Speicher bis zu 8GB
• AMR (Autonomous Mobile Robot) Anwendung bereit

Zertifizierungen

• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung
• UKCA Zertifizierung

Produktdetails

• QCS051 ist ein zuverlässiger und effizienter 2,5"-SBC, der sich für industrielle und KI-Anwendungen eignet. Dieser Single-Board-Computer wird vom Qualcomm® QCS6490 SoC angetrieben und verfügt über 8 Kerne, die eine Geschwindigkeit von bis zu 2,7 GHz erreichen können. Diese Leistung garantiert eine kontinuierliche Interaktion mit dem Gerät selbst in den anspruchsvollsten industriellen Umgebungen. Der QCS051 ist dank der AI-Engine des QCS6490 einer der leistungsstärksten SBCs und bringt es auf bemerkenswerte 12 TOPS. Dies macht ihn zur idealen Option für Anwendungen, die eine minimale bis fortgeschrittene Lernfähigkeit mit KI-Funktionalität erfordern, was ihn in zahlreichen Situationen äußerst effektiv macht. Darüber hinaus verfeinert die integrierte Qualcomm® Adreno™ 643L GPU die Grafikabfrage, um visuell abhängige Anwendungen zu unterstützen.
• QCS051 kombiniert leistungsstarke LPDDR5x-Speichermodule, die bis zu 8 GB Kapazität unterstützen. Dies ermöglicht eine Geschwindigkeit von 7.500MT/s mit einer stark verbesserten TX/RX-Signalleistung, was zu einer insgesamt um 36 % höheren Bandbreite führt. Diese Eigenschaften liegen weit über denen der Mitbewerber, die noch auf die DDR4-Plattform setzen. Dank der revolutionären Speichertechnologie, die in unserer QCS051-Lösung integriert ist, hat DFI einen klaren Vorsprung.
• QCS051 2,5 "SBC bietet anpassungsfähige Konnektivität auf begrenztem Raum. Seine zwei M.2-Erweiterungssteckplätze unterstützen E- und B-Key-Module für die drahtlose Kommunikation. Außerdem unterstützt er 2 x MIPI-CSI für hochauflösende Kameras, 1 x RS-232, 4 x USB 2.0 (UBJ1/2/4/5, 1x4P/1,25mm), wobei UBJ4 optional in einen M.2 B-Key umgewandelt werden kann. Weitere Schnittstellen sind 1 x USB Typ C, 1 x 8-bit DIO, 1 x uSD3.0 Kartensteckplatz, 1 x CAN FD, 1 x Ext. IO (1*12P/1.25mm), 1 x Power LED, 1 x System LED, 1 x Front Panel Anschluss, 1 x Lüfteranschluss, 2 x USB 3.1 Gen1 Typ A, 1 x Line out/Mic in Audiobuchse, 1 x HDMI 1.4, 1 x Micro USB Debug UART und 1 x GbE (RJ-45).
• Dank Qualcomm QCS6490 SoC ist dieser 2,5"-SBC auch auf engem Raum und in anspruchsvollen Umgebungen hervorragend einsetzbar. Ausgestattet mit flexibler Erweiterbarkeit und I/O-Vielseitigkeit, einschließlich 5G-Konnektivität über einen M.2 B-Schlüssel 3052 mit Nano-SIM-Steckplatz, bietet der M.2 E-Schlüssel 2230 Wi-Fi6E-Modulkompatibilität. Es gibt auch eine kabelgebundene GbE-Hochgeschwindigkeitsnetzwerkoption für robuste Umgebungen, die AI-Leistung in einem weiten Temperaturbereich von -25°C bis 75°C erfordern. Es unterstützt sogar Betriebssysteme wie Ubuntu, Android und Windows.

Technische Spezifikationen

• Prozessor: QCS6490: Qualcomm® Kryo™ 670, 8 Kerne, bis zu 2,7 GHz, 12 TOPS (INT8); QCS5430 (FP1): Qualcomm® Kryo™ 670, 6 Kerne, bis zu 2,1 GHz, 3,5 TOPS (INT8)
• Speicher: LPDDR5x, 4/8GB
• Grafik: Qualcomm® Adreno™ 643L GPU; OpenGL ES 3.2
• Display: 1 x HDMI Typ A, ohne Audio. 1080P-Unterstützung unter Linux; Einzelanzeige: HDMI
• Speicher: Unterstützt UFS 3.1, standardmäßig 128GB
• Erweiterung: 1 x M.2 B key 3052 (USB 3.1/Opt. USB 2.0), 1 x Nano SIM slot, 1 x M.2 E-Key 2230 (PCIe x1)
• Audio: Audio Codec WCD9385
• Ethernet: AX88179A USB3 zu GbE Controller; 1 x GbE (RJ-45)
• Rear I/O: 2 x USB 3.1 Gen1 Typ A, 1 x HDMI 1.4, 1 x Line out/Mic in Audiobuchse, 1 x Micro USB debug UART
• Interne E/A: 1 x RS-232 (COM1), 3 x USB 2.0, 1 x USB Typ C (nur Download), 1 x 8-bit DIO, 1 x uSD3.0 Karte, 1 x CAN FD, 1 x Ext. IO, 1 x Power LED, 1 x System LED, 1 x Front Panel, 1 x Lüfteranschluss (auf Anfrage), 2 x MIPI-CSI2 für 4-Lanes Kamera
• Stromversorgung: 5VDC, 2 pin Power Jack; Typisch: QCS6490: 5V @ 0.6A (3.0Watt); Max: QCS6490: 5V @ 1,45A (7,25Watt); RTC-Batterie: CR2032 Coin Cell
• OS Support: Standard: Yocto (Linux Kernel 6.6.x); Auf Anfrage: Ubuntu 20.04 (Linux Kernel 5.4.x)
• Umgebung: Betrieb: 0°C~60°C, -25°C~75°C; Lagerung: -40°C~85°C; Luftfeuchtigkeit: Betrieb: 5%~90% RH; Lagerung: 5%~90% RH
• Mechanismus: 2.5" Pico-ITX Formfaktor; 100mm x 72mm; PCB: 1 mm; Oberseite: 16.44 mm; Unterseite: 3.45 mm
• Zertifizierungen: CE, FCC, RoHS, UKCA
• Packliste: 1 QCS051 Platine, Heat spreader (Höhe: 7mm) A71-808357-000G
• Herkunftsland: Taiwan

Bestellinformationen Modellname: QCS051-BCC-4890, Teilenummer: 770-QCS0511-000G, Beschreibung: Qualcomm® QCS6490, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, 5VDC Power, Lüfterlos, 0 bis 60°C Modellname: QCS051-ECC-8890, Teilenummer: 770-QCS0511-100G, Beschreibung: Qualcomm® QCS6490, LPDDR5x 8GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, 5VDC Strom, lüfterlos, -25 bis 75°C Modellname: QCS051-BCC-4830, Teilenummer: 770-QCS0511-300G, Beschreibung: Qualcomm® QCS5430, LPDDR5x 4GB, 128GB UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, 5VDC Stromversorgung, lüfterlos, 0 bis 60°C Optional Items

• Kühlkörper für 0 bis 60°C/-25 bis 75°C, Teilenummer: A71-008191-010G, Höhe: 17,1mm
• USB 2.0 Anschlusskabel, Teilenummer: A81-001188-018G, Länge: 100mm
• COM-Anschlusskabel, Artikelnummer: A81-015121-018G, Länge: 200mm
• CAN-Bus-Kabel, Artikelnummer: A81-015122-018G, Länge: 150mm
• 2-poliges Stromkabel zu DC-Buchse, Teilenummer: A81-004381-018G, Länge: 150mm
• Frontplattenkabel, Teilenummer: A81-006104-018G, Länge: 150mm
• Netzteil, Teilenummer: 671-103002-000G, 30W, 5V, DC Jack

Tags

• Edge AI Computing
• M.2
• LPDDR5x
• Qualcomm® QCS6490
• AI
• Qualcomm®
• SIM Slot
• CAN-Bus
• Lüfterloses Design
• Kompakte Größe
• Linux
• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung
• AMR
• UKCA Zertifizierung

Technische Merkmale / Spezifikationen

• Prozessor: Qualcomm® QCS6490 / QCS5430
• Arbeitsspeicher: LPDDR5x, 4/8GB
• Speicher: UFS 3.1, standardmäßig 128GB
• Display: 1 x HDMI Typ A, 1080P-Unterstützung unter Linux
• Erweiterung: 1 x M.2 B-Schlüssel 3052, 1 x M.2 E-Schlüssel 2230, 1 x Nano SIM-Slot
• Ethernet: 1 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1 Typ A, 3 x USB 2.0, 1 x USB Typ C, 1 x Micro USB Debug UART
• Seriell: 1 x RS-232 (COM1)
• Audio: 1 x Line out/Mic in Audiobuchse, Audio Codec WCD9385
• Kamera: 2 x MIPI-CSI2 für 4-Spur-Kamera
• Stromversorgung: 5VDC, 2-polige Power Jack, RTC-Batterie: CR2032 Coin Cell
• Betriebstemperatur: 0°C~60°C, -25°C~75°C
• Lagerungstemperatur: -40°C~85°C
• Luftfeuchtigkeit: 5%~90% RH
• Abmessungen: 100mm x 72mm (2.5" Pico-ITX Form Factor)
• Zertifizierungen: CE, FCC, RoHS, UKCA
• Herkunftsland: Taiwan
