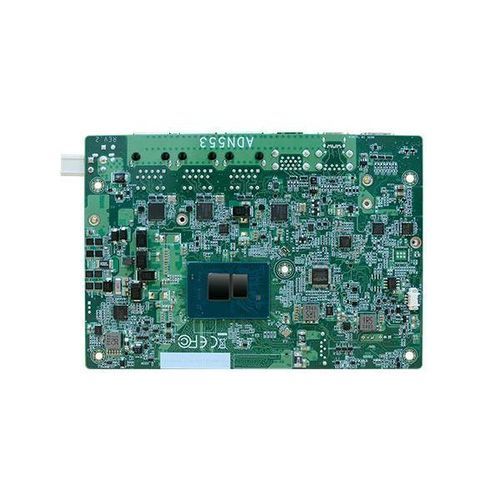

Single-Board-Computer / 3,5'' ADN553

Intel® Core™ i3-N305Intel Atom® x7425EIntel® Processor N97

Produktübersicht

• Intel® Atom® Alder Lake-N Prozessoren 3,5" SBC
• 1 DDR5 SO-DIMM
• 4K High Resolution: Unterstützt 4K/2K-Auflösung
• Triple Display: 1 HDMI, 1 Typ-C DP Alt. Mode, 1 LVDS/eDP
• Reiche E/A-Konnektivität: 3 2.5GbE LAN, 4 USB 3.2, 2 USB 2.0, 1 SATA
• Mehrfache Erweiterung: 1 M.2 M Key, 1 M.2 B Key, 1 M.2 E Key

Merkmale

• 4K2K-Display
• Mehrfache Erweiterung
• Dreifach unabhängige Anzeige
• DDR5-Speicher
• Reiche E/A

Zertifizierungen

• RoHS-Zertifizierung
• CE-Zertifizierung
• FCC-Zertifizierung
• KC-Zertifizierung
• UKCA-Zertifizierung

Technische Spezifikationen System Prozessor: Intel® Atom® Alder Lake-N Prozessoren, TDP bis zu 15W. Embedded: Intel Atom® x7425E (4 Kerne, 6M Cache, bis zu 3,40 GHz, 12W), x7213E (2 Kerne, 6M Cache, bis zu 3,20 GHz, 10W), x7211E (2 Kerne, 6M Cache, bis zu 3,20 GHz, 6W). PC-Client: Intel® Core™ i3-N305 (8 Kerne, 6M Cache, bis zu 3,80 GHz, 15W), Intel® Prozessor N200 (4 Kerne, 6M Cache, bis zu 3,70 GHz, 6W), N97 (4 Kerne, 6M Cache, bis zu 3,60 GHz, 12W), N50 (2 Kerne, 6M Cache, bis zu 3,40 GHz, 6W). Speicher: Ein 262-Pin-SODIMM mit bis zu 16 GB, Single Channel DDR5 4800MHz BIOS: AMI SPI 256Mbit Grafik Steuerung: Intel® UHD-Grafik Merkmale: OpenGL 4.6, Direct X 12.1, OpenCL 3.0; HW-Dekodierung: HEVC, VP9, AV1, AVC; HW-Kodierung: HEVC, VP9, AVC Anzeige: 1 x HDMI, 1 x Typ-C DP Alt. Modus, 1 x LVDS/eDP. HDMI: bis zu 4096x2160@24Hz; DP: bis zu 3840x2160@60Hz; LVDS: Dual Channel 24-bit, bis zu 1920x1200@60Hz; eDP: bis zu 4096x2160@60Hz Dreifach-Anzeigen: HDMI + Typ-C DP Alt. Modus + LVDS/eDP Erweiterung Schnittstelle: 1 x M.2 M-Schlüssel 2280/2242 (PCIe Gen3 x1/SATA3.0), 1 x M.2 B-Schlüssel 3052/3042 (USB3.0/USB2.0, optional PCIe x1), 1 x SIM-Slot für 4G/5G, 1 x M.2 E-Schlüssel 2230 (USB/PCIe x1, Unterstützung CNVi) Audio Audio Codec: Realtek ALC888S Ethernet Controller: 3 x Intel® I226V (10/100/1000/2500Mbps). LAN3-Option mit M.2 3052 PCIe x1. Rückseitige E/A Ethernet: 3 x 2.5GbE (RJ-45) USB: 4 x USB 3.2 Anzeige: 1 x HDMI, 1 x Typ-C DP Alt. Modus Interne E/A Seriell: 1 x RS-232/422/485 (2,0 mm Abstand) USB: 2 x USB 2.0 (2,0 mm Abstand) Anzeige: 1 x LVDS-LCD-Panel-Anschluss und 1 x LCD/Inverter-Stromversorgung oder 1 x eDP-Anschluss Audio: 1 x Audio (Line-out/Mic-in) SATA: 1 x SATA 3.0 (bis zu 6Gb/s), 1 x SATA-Stromversorgung DIO: 1 x 8-Bit-DIO Watchdog-Timer Ausgang & Intervall: System-Reset, per Software programmierbar von 1 bis 255 Sekunden Sicherheit TPM: dTPM2.0 Stromversorgung Typ: Weitbereich 9~36V DC Anschluss: Rechtwinkliger Stecker (4-polig), DC-in-Buchse (auf Anfrage erhältlich), vertikaler Stecker (4-polig) (auf Anfrage erhältlich) Verbrauch: Typisch: i3-N305, 19V @ 0,45A (8,55W); Max: i3-N305, 19V @ 2,7A (51,3W) RTC-Batterie: CR2032-Knopfzelle OS-Unterstützung OS-Unterstützung (nur UEFI): Windows 10 IoT Enterprise (64-Bit), Windows 11, Linux Umgebung Temperatur: Betrieb: -5 bis 65°C; Lagerung: -40 bis 85°C Luftfeuchtigkeit: Betrieb: 5 bis 90% RH; Lagerung: 5 bis 90 % RH MTBF: 593.096 Stunden bei 25°C; 398.330 Stunden bei 45°C; 276.293 Stunden bei 60°C. Berechnungsmodell: Telcordia Ausgabe 4. Umgebung: GB, GC - Bodengünstig, kontrolliert Mechanismus Abmessungen: 3.5" SBC Formfaktor, 146mm (5.75") x 102mm (4.02") Höhe: PCB: 1,6 mm; Oberseite: 15,0 mm; Unterseite: 4,0 mm Normen und Zertifizierungen Zertifizierungen: CE, FCC Klasse B, RoHS, UKCA, KC Packungsliste - 1 ADN553-Platine - 1 COM-Anschlusskabel (Länge: 250mm, 1x COM-Anschluss), A81-015115-018G - 1 SATA DATA/Power Kabel (Länge: 300mm), A81-002144-018G - 1 Kühlkörper (Höhe: 29 mm), A71-008353-020G Herkunftsland: Taiwan Bestellinformationen

• ADN553-BN-x7425E: Intel Atom® x7425E, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Typ-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, lüfterlos, -5 bis 65°C
• ADN553-BN-x7211E: Intel Atom® x7211E, 2C, 6W. 1 DDR5 SO-DIMM, HDMI + Typ-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Lüfterlos, -5 bis 65°C
• ADN553-BN-N305: Intel® Core™ i3-N305, 8 Kerne, 15W. 1 DDR5 SO-DIMM, HDMI + Typ-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Lüfterlos, -5 bis 65°C
• ADN553-BN-N200: Intel® Prozessor N200, 4 Kerne, 6W. 1 DDR5 SO-DIMM, HDMI + Typ-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, lüfterlos, -5 bis 65°C
• ADN553-BN-N97: Intel® Prozessor N97, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Typ-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Lüfterlos, -5 bis 65°C
• ADN553-BN-N50: Intel® Prozessor N50, 2 Kerne, 6W. 1 DDR5 SO-DIMM, HDMI + Typ-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Lüfterlos, -5 bis 65°C
• ADN553-BN-x7213E: Intel Atom® x7213E, 2C, 10W. 1 DDR5 SO-DIMM, HDMI + Typ-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Lüfterlos, -5 bis 65°C

Zusatzausstattung

• Netzadapter: 60W, 12V
• USB 2.0 Kabel: Länge 200mm, 2 USB-Anschlüsse
• Frontplattenkabel: Länge 250mm
• Audiokabel: Länge 160mm
• Wärmeableitung: Höhe 7mm
• 4-poliges Strom-zu-DC-Buchse-Kabel: Länge 100mm

Tags

• DDR5
• Windows 10
• 9~36V DC-in
• LVDS
• Edge AI Computing
• Intel® Atom® Alder Lake-N Prozessoren
• eDP
• IoT
• Windows 11
• Intel
• HMI
• 5G
• Lüfterloses Design
• 4K2K Display
• Windows
• Linux
• Multiple Expansion
• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung
• KC Zertifizierung
• 2.5G-Ethernet
• UKCA-Zertifizierung

Wichtige technische Daten

• Prozessor: Intel® Atom® Alder Lake-N, bis zu 15 W TDP
• Speicher: 1 x DDR5 SO-DIMM, bis zu 16 GB
• Display: Triple-Display (HDMI, Type-C DP Alt. Mode, LVDS/eDP), bis zu 4K Auflösung
• LAN: 3 x 2.5GbE
• USB: 4 x USB 3.2, 2 x USB 2.0
• Erweiterung: 1 x M.2 M Key, 1 x M.2 B Key, 1 x M.2 E Key
• Audio: Realtek ALC888S
• Stromversorgung: 9~36V DC Eingang
• Betriebstemperatur: -5 bis 65°C
• Zertifizierungen: CE, FCC, RoHS, UKCA, KC
