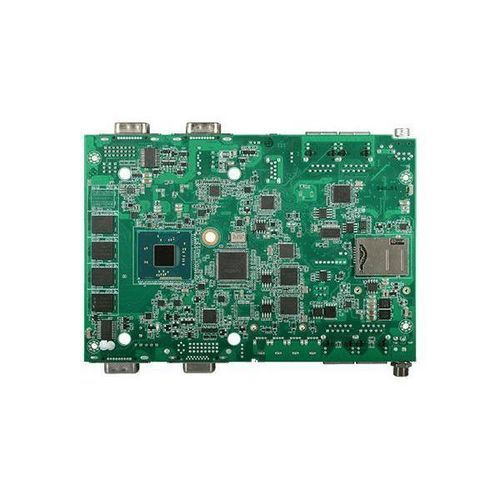

4"-Mainboard BT259

Intel® Atom E3845Intel® Celeron J1900DDR3L DRAM

Produktübersicht

• Intel Atom® Prozessor E3800 4" SBC
• 2GB/4GB DDR3L Speicher integriert
• 1 VGA oder 1 DVI-I (Option)
• Erweiterung: 2 Mini PCIe
• Reiche I/O: 4 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0

Merkmale

• COM ESD-Schutz: Luftspalt ±15kv
• DVI-I
• VGA
• Mini PCIe
• DDR3L

Zertifizierungen

• RoHS-Zertifizierung
• CE-Zertifizierung
• FCC-Zertifizierung

Systemspezifikationen
System
Prozessor: Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
BGA 1170 Verpackungstechnologie
22nm Prozesstechnologie
Speicher: 4GB Speicher integriert (E3845), Single Channel DDR3L 1333MHz; 2GB Speicher integriert (J1900), Single Channel DDR3L 1066MHz
BIOS: AMI SPI 64Mbit

Grafik
Controller: Intel® HD Graphics 4600
Anzeige: 1 VGA/1 DVI-I (auf Anfrage erhältlich); DVI: Auflösung bis zu 1920x1080 @ 60Hz; VGA: 24-Bit, Auflösung bis zu 2560x1600 @ 60Hz

Erweiterung
Schnittstelle: 2 x Full-size Mini PCIe (PCIe, USB und 3G-Signale für 3G oder GPRS-Modul)

Ethernet
Controller: 4 x Intel® I210 PCI Express (10/100/1000Mbps)

LED
Indikatoren: 1 x Status-LED, 1 x HDD-LED

Front I/O
Ethernet: 2 x GbE (RJ-45)
Seriell: 1 x RS232/422/485
USB: 1 x USB 3.0 (Typ A)
DIO: 1 x 8-Bit DIO
Tasten: 1 x Reset-Taste, 1 x Power-Taste

Rückseitiges I/O
Ethernet: 2 x GbE (RJ45)
Seriell: 1 x RS232/422/485
USB: 4 x USB 2.0
Anzeige: 1 VGA/1 DVI-I (auf Anfrage erhältlich)

Internes I/O
USB: 2 x USB 2.0
SATA: 1 x SATA 2.0, 1 x SATA-Stromversorgung
DIO: 1 x 8-Bit DIO

Watchdog-Timer
Ausgang & Intervall: Watchdog-Timeout programmierbar über Software von 1 bis 255 Sekunden

Sicherheit
TPM: Auf Anfrage erhältlich

Stromversorgung
Typ: 16~24V
Stecker: DC-in-Buchse
Verbrauch: BT259-45-I-B-4: 21.8W mit E3845 bei 1.91GHz und 4GB DDR3L Speicher integriert

OS-Unterstützung
Windows 7, WES 7, Windows 8.1, WES 8, Linux
Hinweis: Windows 10 wird auf Anfrage verfügbar sein.

Umgebung
Temperatur: Betrieb: 0°C~60°C; Lagerung: -20°C~85°C
Luftfeuchtigkeit: Betrieb: 5% bis 90%; Lagerung: 5 bis 90% RH

Mechanismus
Abmessungen: 4" Platine; 165mm (6.49") x 115mm (4.53")
Höhe: PCB: 1.6mm; Oberseite: 16.5mm; Unterseite: 2mm

Standards und Zertifizierungen
Zertifizierungen: CE, FCC Klasse B, RoHS

Verpackungsliste
1 BT259 Platine; 1 Serial ATA Daten mit Stromkabel: A81-002008-000G; 1 Kühlkörper: A31-030022-200G

Herkunftsland
Taiwan

Bestellinformationen

• BT259-45-I-B-4: Lüfterlos, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 3 COM, 0°C bis 60°C
• BT259-19-I-B-2: Lüfterlos, Intel® Celeron® J1900, 2GB DDR3L SODIMM, 3 COM, 0°C bis 60°C

Optionale Artikel

• USB-Port-Kabel (A81-001032-016G)
• Netzadapter (671-112009-100G): 120W, 19V

Technische Spezifikationen

• Prozessor: Intel® Atom™ E3845 oder Intel® Celeron® J1900
• Speicher: 2GB/4GB DDR3L integriert
• Erweiterung: 2 x Mini PCIe
• Anzeige: 1 VGA oder 1 DVI-I (Option)
• Ethernet: 4 x Intel GbE
• COM: 3 Ports
• USB: 1 x USB 3.0, 5 x USB 2.0
• Zertifizierungen: CE, FCC Klasse B, RoHS
• Betriebstemperatur: 0°C~60°C
• Abmessungen: 165mm x 115mm
