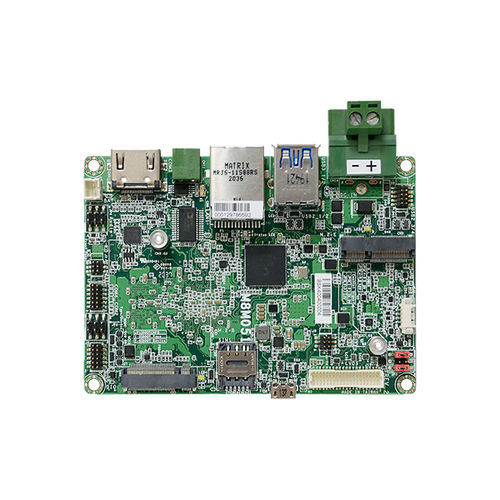

Mainboard / Pico-ITX / 2,5" M8M051

NXP i.MX8MIntel®LPDDR4

Produktübersicht

• NXP i.MX 8M Prozessoren
• Einkanal LPDDR4 bis zu 3200 MHz
• Einzel-Display: HDMI/LVDS
• HDMI: Auflösung bis zu 4096x2160 @60Hz / LVDS: Auflösung bis zu 1920x1080 @60Hz
• Multiple Expansion: 1 M.2 B Key, 1 M.2 E Key
• Rich I/O: 1 Intel GbE, 3 COM, 2 USB 3.1 Gen1, 3 USB 2.0

Merkmale

• Niedriger Stromverbrauch
• Kompakte Größe
• Android-Unterstützung
• Mehrfache Erweiterung
• 12V DC-in

Zertifizierungen

• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung
• UKCA Zertifizierung

Technische Daten System Prozessor i.MX 8M Anwendungsprozessoren NXP i.MX 8M Quad Cortex-A53, 1,5GHz (kommerziell) NXP i.MX 8M Dual Cortex-A53, 1,5GHz (kommerziell) NXP i.MX 8M Vierfach-Cortex-A53, 1,3 GHz (Industrie) NXP i.MX 8M Zweifach-Cortex-A53, 1,3 GHz (Industrie) Speicher 2GB/4GB Speicher unten Einkanal-LPDDR4 mit bis zu 3200 MHz Grafik Steuerung GC7000 Lite Merkmal OpenVG 1.1, OGL ES 3.1, Vulkan, OCL 1.2 FP VPU Decode: 4Kp60 HEVC H.265, VP9, 4Kp60 H.264 Anzeige 1 x HDMI (Standard) 1 x LVDS HDMI: Auflösung bis zu 4096x2160 @60Hz LVDS: Auflösung bis zu 1920x1080 @60Hz Einzelne Anzeige HDMI oder LVDS Erweiterung Schnittstelle 1 x M.2 B Schlüssel 3042/2242 (USB 3.1 Gen1), Nano SIM Slot Unterstützung 1 x M.2 E Schlüssel 2230 (PCIe x1/USB 2.0) Audio Audio-Codec SGTL5000 Ethernet Steuerung 1 x AR8035 Ethernet (10/100/1000Mbps) Rear I/O Ethernet 1 x GbE (RJ-45) Seriell 1 x RS485 USB 2 x USB 3.1 Gen1 1 x Micro USB 2.0 (Download-Modus) Anzeige 1 x HDMI Interne E/A Seriell 1 x RS232 1 x RS-232/422/485 (2 x 6-polige Stiftleiste, 1,27mm Abstand) USB 2 x USB 2.0 (1,27 mm Abstand) Anzeige 1 x LVDS LCD-Panel-Anschluss 1 x Hintergrundbeleuchtung Power Audio 1 x Audio (Line-out/Mic-in, 2,00 mm Abstand) DIO 1 x 8-Bit-DIO (2 x 6 Stiftleiste, 1,27 mm Abstand) SD 1 x Micro SD-Steckplatz CANBus 1 x CANBus 2.0 I2C 1 x I2C (1,27mm Abstand) eMMC Unterstützt eMMC 5.1 16GB an Bord (Standard) Unterstützt bis zu 64GB (opt.) Watchdog Timer Ausgang & Intervall System-Reset, per Software programmierbar von 1 bis 255 Sekunden Stromversorgung Typ Einfach 12V +/-10% DC Anschluss 2-polige Klemmleiste (Standard) DC-Buchse (auf Anfrage erhältlich) Verbrauch Typisch: Vierfach: 12V @ 0,2A (2,4Watt) Max: Vierfach: 12V @ 0,38A (4,56Watt) RTC-Batterie CR2032-Knopfzelle OS-Unterstützung Yocto 2.5 auf eMMC (Standard) Android 9.0 (Option) Umgebung Temperatur Betrieb: -5 bis 65°C; -30 bis 80 °C Lagerung: -40 bis 85 °C Luftfeuchtigkeit Betrieb: 5 bis 90% RH Lagerung: 5 bis 90 % RH MTBF i.MX 8MQuad: 1.311.832 Stunden @ 25°C; 637.427 Stunden @ 45°C; 374.475 Stunden @ 60°C; 189.510 Stunden @ 80°C Berechnungsmodell: Telcordia Ausgabe 4 Umgebung: GB, GC - Bodengünstig, Kontrolliert Mechanismus Abmessungen 2.5" SBC Formfaktor 100mm (3.94") x 72mm (2.83") Höhe PCB: 1,6 mm Oberseite: 15mm Untere Seite: 4mm Standards und Zertifizierungen Zertifizierungen CE, FCC, RoHS, UKCA Packungsliste 1 M8M051-Platine 1 Klemmleiste für RS485 (COM3) 342-361021-000G 1 Wärmespreizer (Höhe: 11mm) A71-808334-000G Herkunftsland Taiwan Bestellinformationen Modellname | Teilenummer | Beschreibung M8M051-BCC-41QDC | 770-M8M0511-000G | Quad-Core-Prozessor, 4GB Speicher, 16GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, lüfterlos thermisch, -5 bis 65°C M8M051-BCC-21DLC | 770-M8M0511-100G | Dual-Core-Prozessor, 2 GB Speicher, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, lüfterlos, -5 bis 65°C M8M051-ETC-41QDI | 770-M8M0511-200G | Quad-Core-Prozessor, 4 GB Speicher, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, lüfterlos thermisch, -30 bis 80°C M8M051-ETC-21DLI | 770-M8M0511-300G | Dual-Core-Prozessor, 2 GB Speicher, 16 GB eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, lüfterlos, thermisch, -30 bis 80°C Optionales Zubehör Artikelname | Teilenummer | Beschreibung 2-poliges Kabel von Klemme zu DC-Buchse | A81-004013-000G | Netzadapter | 671-106012-000G | 60W, 12V, DC-Buchse Wärmespreizer | A71-008150-000G | Länge: 19,4mm USB 2.0-Kabel | A81-001084-016G | Länge: 200mm Audiokabel | A81-022031-016G | Länge: 300mm COM-Anschlusskabel | A81-015088-016G | Länge: 250mm, COM2/4-Anschluss Debug-Konsole mit Kabel | 770-IMX8M1-000G | Länge: 500mm Hauptmerkmale / Technische Daten

• NXP i.MX 8M Quad/Dual Cortex-A53 Prozessor (1,5GHz Commercial, 1,3GHz Industrial)
• 2GB/4GB LPDDR4 Speicher down, bis zu 3200 MHz
• HDMI bis zu 4096x2160 @60Hz, LVDS bis zu 1920x1080 @60Hz
• 1 x M.2 B Schlüssel, 1 x M.2 E-Key, Nano-SIM-Slot-Unterstützung
• 1 x GbE, 3 x COM, 2 x USB 3.1 Gen1, 3 x USB 2.0
• Unterstützung für Yocto 2.5 auf eMMC, Android 9.0 (Option)
• Betriebstemperatur: -5 bis 65°C (Commercial), -30 bis 80°C (Industrial)
• CE, FCC, RoHS, UKCA zertifiziert
• Abmessungen: 100mm x 72mm (2,5" SBC Formfaktor)
