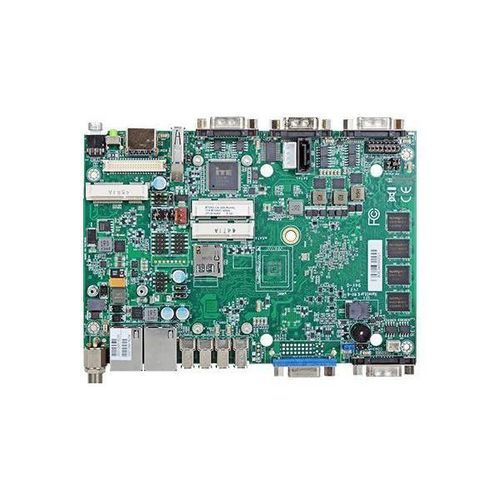

Single-Board-Computer / 4" BT253

Intel® Atom E3800x86Intel® Celeron N2807

Produktübersicht

• Intel Atom® Prozessor E3800 4" SBC
• 2GB/4GB DDR3L ECC Speicher nach unten
• 1 VGA, 1 LVDS, 1 HDMI
• Erweiterung: 3 Mini PCIe
• Reiche I/O: 2 Intel GbE, 6 COM, 1 USB 3.0, 5 USB 2.0

Merkmale

• COM ESD-Schutz: Air Gap ±15kv
• Lüfterloses Design
• Anzeige: HDMI, VGA
• Mini PCIe Erweiterung

Zertifizierungen

• RoHS Zertifizierung
• UL Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung

System Prozessor: Intel Atom® E3845, Quad Core, 2M Cache, 1,91GHz, 10W Intel Atom® E3825, Dual Core, 1M Cache, 1,33GHz, 6W Intel® Celeron® N2807, Zweikerner, 1M Cache, 1,58GHz (2,16GHz), 4,3W Intel® Celeron® J1900, Quad-Core, 2M Cache, 2GHz (2,41GHz), 10W Speicher: 2GB/4GB DDR3L ECC-Speicher (-E45/-E25), 2GB/4GB DDR3L-Speicher (-J00/-N07), Einzelkanal DDR3L 1333MHz (-E45/-J00/-N07), Einzelkanal DDR3L 1066MHz (-E25) BIOS: AMI SPI 64Mbit Grafik Steuerung: Intel® HD-Grafik Merkmale: Unterstützt Hardware-Beschleunigung für DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 und VP8 (unterstützte Version abhängig vom Betriebssystem) Anzeige: 1 x LVDS, 1 x HDMI, 1 x VGA LVDS: NXP PTN3460, 24-Bit, Zweikanal, Auflösung bis zu 1920x1200 @ 60Hz HDMI, DVI: Auflösung bis zu 1920x1080 @ 60Hz VGA: 24-Bit, Auflösung bis zu 2560x1600 @ 60Hz Erweiterung Schnittstellen: 3 x Mini PCIe, 1 x SIM Audio Audio Codec: Realtek ALC888 (optional) Ethernet Steuerung: 2 x Intel® I210 PCIe (10/100/1000Mbps) Front-E/A Seriell: 3 x RS232/422/485 (DP-9) USB: 1 x USB 3.0 Display: 1 x HDMI Rear I/O Ethernet: 2 x GbE (RJ45) Seriell: 1 x RS232/422/485 (DP-9) USB: 4 x USB 2.0 Anzeige: 1 x VGA Interne E/A Seriell: 2 x RS232 (2,0mm Abstand) USB: 1 x USB 2.0 Anzeige: 1 x LVDS Audio: 1 x Mikrofon-Eingang (optional) SATA: 1 x SATA 2.0 (bis zu 3 Gb/s) Watchdog-Timer Ausgang & Intervall: System-Reset, per Software programmierbar von 1 bis 255 Sekunden Sicherheit TPM: Auf Anfrage erhältlich Strom Typ: Weitbereich 16~24V Anschluss: DC-in Stromverbrauch: BT253-C4-E45: 18.12W mit E3845 bei 1.91GHz und 4GB DDR3L ECC Speicher OS-Unterstützung Windows 10 IoT Enterprise (64-bit) Windows 7 Ultimate x86 & SP1 (32-Bit) Windows 7 Ultimate x64 & SP1 (64-Bit) Windows 8.1 Enterprise x86 (32-Bit) Windows 8.1 Enterprise x64 (64-Bit) Linux Umgebung Temperatur: Betrieb: 0°C bis 60°C - Atom, Celeron (Lüfterlos); 0°C bis 85°C - Celeron (Lüfterlos), auf Anfrage; -20°C bis 85°C - Atom (Lüfterlos), auf Anfrage. Lagerung: -40°C bis 85°C Luftfeuchtigkeit: Betrieb: 5% bis 90% RH; Lagerung: 5 % bis 90 % RH Mechanismus Abmessungen: 4" Brett, 165mm x 115mm (6.49" x 4.53") Höhe: PCB: 1,6mm; Oberseite: 14,31mm; Unterseite: 2mm Standards und Zertifizierungen Zertifizierungen: CE, FCC, RoHS, UL Packungsliste 1 BT253-Platine 1 Serial ATA Daten- und Stromkabel: A81-002008-000G 1 Wärmespreizer: A31-030022-200G Herkunftsland Taiwan Bestellinformationen

• BT253-C4-E45: Lüfterlos, Intel® Atom™ E3845, 4GB DDR3L ECC Speicher down, 6 COM, 0 bis 60°C
• BT253-C2-N07: Lüfterlos, Intel® Celeron® N2807, 2GB DDR3L ECC Speicher down, 6 COM, 0 bis 60°C
• BT253-C4-J00: Lüfterlos, Intel® Celeron® J1900, 4GB DDR3L ECC Speicher down, 6 COM, 0 bis 60°C
• BT253-C2-E25: Lüfterlos, Intel® Atom™ E3825, 2GB DDR3L ECC Speicher down, 6 COM, 0 bis 60°C

Optionales Zubehör

• USB-Anschlusskabel (A81-001032-016G)
• COM-Anschlusskabel (332-753040-000G)
• Netzteil (671-112009-100G): 120W, 19V

Technische Daten

• Prozessor: Intel Atom® E3845/E3825, Intel® Celeron® N2807/J1900
• Speicher: 2GB/4GB DDR3L ECC oder DDR3L
• Grafik: Intel® HD Grafik, 1 x LVDS, 1 x HDMI, 1 x VGA
• Erweiterung: 3 x Mini PCIe, 1 x SIM
• Ethernet: 2 x Intel® I210 PCIe (10/100/1000Mbps)
• I/O: 6 COM, 1 USB 3.0, 5 USB 2.0
• Audio: Realtek ALC888 (Optional)
• Stromversorgung: Wide Range 16~24V DC-in
• Abmessungen: 165mm x 115mm
• Zertifizierungen: CE, FCC, RoHS, UL
