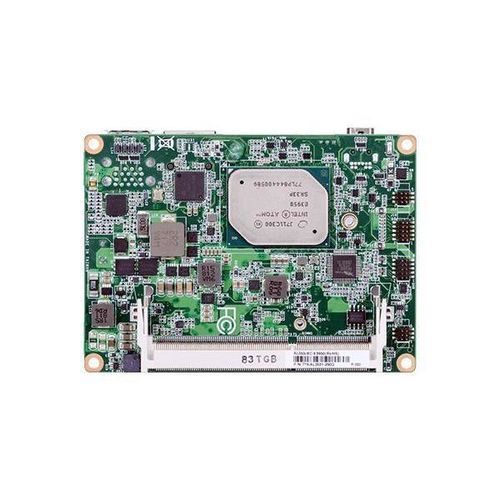

Mainboard / Pico-ITX / 2,5" AL053embeddedIntel® Atom E3900Intel® Pentium® N4200
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Format
- embedded, Pico-ITX / 2,5"
- Prozessor
- Intel® Celeron® N3350, Intel® Pentium® N4200, Intel® Atom E3900
- Chipset
- Intel®
- Acronymtyp
- DDR3L SO-DIMM
- Erweiterungsslot
- M.2, Mini-PCI
- Anwendung
- Industrie, embedded
- Betriebssystem
- Linux, Windows 10
- Speicherfrequenz
- DDR3L 1866 MHz
- Konnektivität
- LVDS, USB 2.0, USB 3.0, USB 3.1, HDMI, RJ45, DisplayPort
Beschreibung
Produktübersicht
Hauptmerkmale
Zertifizierungen
Produktdetails
Technische Spezifikationen
- 2,5" Pico-ITX mit Intel Atom®/Pentium®/Celeron®
- Entwickelt mit niedrigem Stromverbrauch, reichhaltigen I/O, breiter Spannung
- Ideal für industrielle Steuerung, Datenerfassung, industrielle digitale Beschilderung, IoT-Anwendungen
Hauptmerkmale
- Intel Atom® Prozessor E3900
- 1 DDR3L SODIMM bis zu 8GB
- Zwei unabhängige Displays: LVDS + Mini DP++
- Erweiterung und Speicher: 1 Mini PCIe, 1 M.2, 1 SMBus
- Reiche I/O: 1 Intel GbE, 1 COM, 2 USB 3.1 Gen1, 2 USB 2.0
- Status: Eingeführt
Zertifizierungen
- RoHS-Zertifizierung
- CE-Zertifizierung
- FCC-Zertifizierung
Produktdetails
- Robustes Design und Energieeffizienz für tief eingebettete Anwendungen: Verbesserte Verarbeitungskapazität, niedriger Stromverbrauch, brillante Grafikleistung unter Goldmont-Architektur mit 14nm Fertigungsknoten. Kleine Größe, lüfterlos, unterstützt erweiterten Temperaturbereich von -40°C bis +85°C, ideal für platzbeschränkte und thermisch begrenzte eingebettete Anwendungen.
- Breiter Betriebstemperaturbereich mit lüfterlosem Design: Überlebt Betriebstemperaturbereich von -40°C bis +85°C. Hervorragendes lüfterloses Design für Systemintegration.
- Energiesparend aber leistungsstark: 30% Verbesserung für Verarbeitung und intensive Grafikleistung (Gen9), spart durchschnittlich 9 Watt TDP Energie.
- Erleben Sie Klarheit mit 4K UHD Hochauflösung: Verbesserte Grafik-Engine unterstützt 4K hohe Auflösung (DP: 4096x2304 @ 60Hz) und drei unabhängige Displays für medizinische und Multimedia-Lösungen.
- Mehrere Speicheroptionen: Unterstützt Hochgeschwindigkeits-SATA 3.0 Laufwerke, SSD und eMMC 5.0 bis zu 128GB. Fortschrittliche M.2-Schnittstelle für Wi-Fi/LTE/mSATA, ideal für Automatisierung, Speicher und IoT-Geräte.
- Komplette Produktlinie: Basierend auf E3900-Serie Prozessor, umfasst Mini-ITX, SBC, Pico-ITX, COM Express, Qseven R2.1.
- Endlose IoT-Möglichkeiten mit Windows 10-Kompatibilität: Kleine Größe, robustes Design, bereit für IoT-Anforderungen, vereinfacht die Entwicklung von IoT-verbundenen Geräten.
Technische Spezifikationen
- Prozessor: Intel Atom® Prozessor E3900 Serie, BGA 1296; x7-E3950 (Quad Core, 2M Cache, 1.6GHz/2.0GHz, 12W), x5-E3940 (Quad Core, 2M Cache, 1.6GHz/1.8GHz, 9.5W), x5-E3930 (Dual Core, 2M Cache, 1.3GHz/1.8GHz, 6.5W), Pentium® N4200 (Quad Core, 2M Cache, 1.1GHz/2.5GHz, 6W), Celeron® N3350 (Dual Core, 2M Cache, 1.1GHz/2.4GHz, 6W)
- Speicher: Ein 204-poliger SODIMM bis zu 8GB, Single Channel DDR3L 1866MHz
- BIOS: Insyde SPI 128Mbit (nur UEFI-Boot)
- Grafik: Intel® HD Graphics; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; HW-Dekodierung: H.264, MPEG2, VC1, VP8, H.265, MPEG4; HW-Codierung: H.264, MPEG2, MPEG4
- Display: 1 x Mini DP++ (bis zu 4096x2160 @ 60Hz), 1 x LVDS (Dual Channel 18/24-Bit, bis zu 1920x1200 @ 60Hz), Dual Displays: LVDS + Mini DP++
- Speicher: 1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)
- Erweiterung: 1 x Full-size Mini PCIe (PCIe/USB 2.0, optional USB 3.1 Gen1/USB 2.0)
- Audio: Realtek ALC888S-VD2-GR
- Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I210IT PCIe (10/100/1000Mbps, auf Anfrage)
- Rückseitige I/O: 1 x GbE (RJ-45), 2 x USB 3.1 Gen1, 1 x Mini DP++
- Interne I/O: 1 x RS-232/422/485, 2 x USB 2.0, 1 x LVDS LCD Panel Connector, 1 x LCD/Inverter Power, 1 x Audio (Line-out/Mic-in), 1 x 8-bit DIO, 1 x SMBus
- Watchdog-Timer: System-Reset, programmierbar über Software von 1 bis 255 Sekunden
- Sicherheit: fTPM 2.0
- Stromversorgung: 9~36V DC, 2-poliger Terminalblock; Typisch: E3950:12V @ 0.35A (4.20Watt); Max.: E3950:12V @ 1.90A (22.8Watt); RTC-Batterie: CR2032 Knopfzelle
- OS-Unterstützung: Windows 10 IoT Enterprise (64-bit), Linux (nur UEFI)
- Umgebung: Betrieb: 0 bis 60°C, -20 bis 70°C, -40 bis 85°C; Lagerung: -40 bis 85°C; Luftfeuchtigkeit: Betrieb/Lagerung: 5 bis 90% RH; MTBF: 715,458 Std. @ 25°C; 482,964 Std. @ 45°C; 335,469 Std. @ 60°C
- Mechanismus: 2,5" Pico-ITX Formfaktor, 100mm x 72mm; PCB: 1.6mm; Oberseite: 15mm; Unterseite: 8mm
- Zertifizierungen: CE, FCC, RoHS
- Verpackungsliste: 1 AL053 Board, 1 Heat Spreader (Höhe: 11mm) E-Serie CPU: A71-808308-010G / N-Serie CPU: A71-808309-010G
- Herkunftsland: Taiwan
