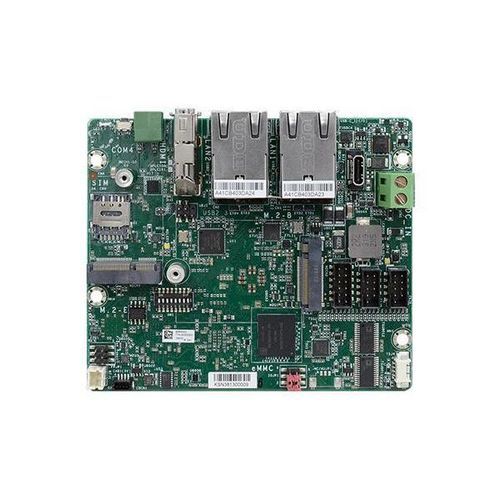

Mainboard / Pico-ITX / 2,5" 8MM053

NXP i.MX8M MiniIntel®LPDDR4

Produktübersicht

• NXP® i.MX 8M Mini-Applikationsprozessoren
• 1 LPDDR4 3200MHz Arbeitsspeicher
• Unterstützt FHD High Resolution
• Mehrfache Erweiterung: 1 M.2 B Key, 1 M.2 E Key
• Reiche I/O: 2 GbE, 2 USB 2.0, 1 RS-485, 2 RS-232, RS-422, DIO

Features

• Lüfterloses Design
• Display: HDMI-Ausgang, FHD-Auflösung
• Multiple Expansion: M.2 B Key, M.2 E Key
• Reichhaltige I/O Konnektivität
• LPDDR4 Speicher
• FHD Auflösung

Zertifizierungen

• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung

Tags

• 9~36V DC-in
• LPDDR4
• FHD Auflösung
• NXP
• NXP® i.MX 8M mini Series
• ARM
• Lüfterloses Design
• Multiple Expansion
• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung

Technische Daten System Prozessor: NXP i.MX 8M Mini-Anwendungsprozessoren NXP i.MX 8M mini Quad Cortex-A53 1,8GHz (Verbraucher) NXP i.MX 8M mini Quad Cortex-A53 1,6GHz (Industrie) Speicher: 4GB Speicher (1GB/2GB durch Projektunterstützung), Single Channel LPDDR4 Grafiken Steuerung: 2D-GC320, 3D-GC NanoULTRA Merkmal: OpenGL® ES 2.1, VPU Dekodierung: 1080p60 HEVC, H.264, VP9, VP8; VPU-Kodierung: 1080p60 H.264, VP8 Anzeige: 1 x HDMI (Standard), HDMI: Auflösung bis zu 1920x1080 @60Hz Einzelne Anzeige: HDMI Erweiterung Schnittstelle: 1 x M.2 B-Stick 3042/2242 (USB 2.0), Unterstützung für Nano-SIM-Slot; 1 x M.2 E-Stick 2230 (USB 2.0) Ethernet Steuerung: 1 x RTL8211 Ethernet (10/100/1000Mbps) Rückwärtige E/A Ethernet: 2 x GbE (RJ-45) Seriell: 1 x RS-485 (2-polige Klemmleiste) USB: 2 x USB 2.0, 1 x Reset-Taste Anzeige: 1 x HDMI Interne E/A Seriell: 2 x RS-232 (2 x 5 Header, 2mm Abstand) USB: 1 x USB 2.0 (2mm Abstand) SD: 1 x Micro SD-Steckplatz I2C: 1 x I2C (1,25 mm Abstand) Andere E/A: DIO (4 DIO/PWR/GND) und RS-422 (4pin) (2 x 6 Header, 2mm Raster) eMMC: Unterstützt eMMC 5.1 8GB on board (Standard), unterstützt bis zu 64GB (optional) Watchdog-Timer Ausgang & Intervall: System-Reset, per Software programmierbar von 1 bis 255 Sekunden Stromversorgung Typ: DC 9V bis 36V Anschluss: 2-polige Klemmleiste (Standard) RTC-Batterie: CR2032 mit Kabel OS-Unterstützung Yocto 3.3 auf eMMC (Voreinstellung) Umgebung Temperatur: Betrieb: -5 bis 65°C; -40 bis 80°C, Lagerung: -40 bis 85°C Luftfeuchtigkeit: Betrieb: 5 bis 90% RH, Lagerung: 5 bis 90 % RH Mechanismus Abmessungen: 100mm (3.94") x 85mm (3.35") Höhe: PCB: 1,6 mm, Oberseite: 22,64 mm, Unterseite: 4 mm Normen und Zertifizierungen Zertifizierungen: CE, FCC Klasse A, RoHS Packungsliste - 1 8MM053 MB - 1 Wärmespreizer (Höhe) - 1 2-polige Klemmleiste für RS-485 Herkunftsland: Taiwan Bestellinformationen Modellname: 8MM053 Teilenummer: 770-8MM0531-500G Beschreibung: Quad Cortex-A53 1.6GHz, 4GB Speicher Down, 8GB eMMC, -40 bis 80°C, Yocto 3.3 (Kernel 5.10) Zusatzausstattung

• 10-polige Klemme für RS-422/4-Bit DIO, L=100mm (Artikelnummer: A81-009670-016G)
• 10-polige Klemmenleiste für RS-422/4-Bit DIO (Artikelnummer: 342-361101-100G)
• Netzanschlusskabel, L=115mm (Artikelnummer: A81-004013-000G)
• Netzadapter 60W,12V, DC-Buchse (Artikelnummer: 671-106012-000G)
• COM-Anschlusskabel (Artikelnummer: A81-015019-004G)

Technische Merkmale / Spezifikationen

• Prozessor: NXP i.MX 8M mini Quad Cortex-A53 1.6/1.8GHz
• Speicher: 4GB LPDDR4 (1GB/2GB nach Projektunterstützung)
• Speicher: eMMC 5.1 8GB onboard (bis zu 64GB optional)
• Display: 1 x HDMI, bis zu 1920x1080 @60Hz
• Ethernet: 2 x GbE (RJ-45), 1 x RTL8211 Ethernet Controller
• USB: 2 x USB 2.0 (Rückseite), 1 x USB 2.0 (intern)
• Seriell: 1 x RS-485, 2 x RS-232, RS-422
• Erweiterung: 1 x M.2 B Schlüssel, 1 x M.2 E Schlüssel, Nano SIM Slot
• SD: 1 x Micro SD Slot
• I2C: 1 x I2C
• DIO: 4 DIO/PWR/GND
• Stromversorgung: DC 9V bis 36V, 2-polige Klemmleiste
• Betriebstemperatur: -5 bis 65°C; -40 bis 80°C
• Lagertemperatur: -40 bis 85°C
• Luftfeuchtigkeit: 5 bis 90% RH
• Abmessungen: 100mm x 85mm
• Zertifizierungen: CE, FCC Klasse A, RoHS
• Herkunftsland: Taiwan
