Mainboard / Pico-ITX / 2,5" AL051
embeddedIntel® Atom E3900Intel®

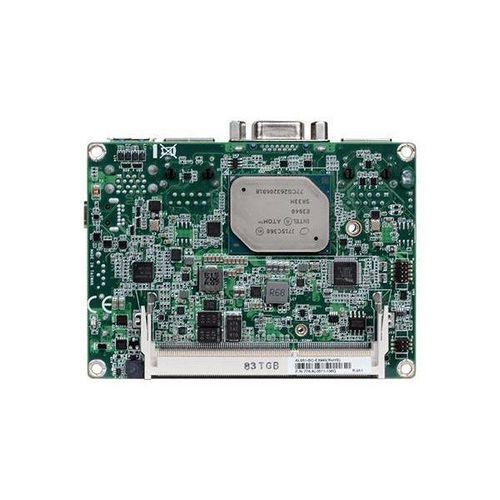

Mainboard / Pico-ITX / 2,5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel®
Mainboard / Pico-ITX / 2,5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel®
Mainboard / Pico-ITX / 2,5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel® - Bild - 2
Mainboard / Pico-ITX / 2,5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel® - Bild - 3
Mainboard / Pico-ITX / 2,5" - AL051 - DFI - embedded / Intel® Atom E3900 / Intel® - Bild - 4
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von DFI

Eigenschaften

Format
embedded, Pico-ITX / 2,5"
Prozessor
Intel® Atom E3900
Acronymtyp
DDR3L SO-DIMM
Erweiterungsslot
Mini-PCIe
Anwendung
Industrie
Betriebssystem
Linux
Konnektivität
LVDS, USB 2.0, USB 3.1, VGA, RS-485, RS-232, RS-422, DisplayPort

Beschreibung

Produktübersicht
  • Intel® Atom™/Pentium®/Celeron® Prozessor E3900
  • 1 DDR3L SODIMM bis zu 8GB
  • Dreifach unabhängige Displays: VGA + Mini DP++ + LVDS
  • Erweiterung und Speicher: 1 Mini PCIe, 1 M.2, 1 SMBus
  • Reiche E/A: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
Hauptmerkmale
  • 2.5" Pico-ITX mit Intel Atom®/Pentium®/Celeron®
  • Entworfen mit niedrigem Stromverbrauch
  • Reiche E/A, ideal für industrielle Steuerung, Datenerfassung, industrielle digitale Beschilderung, IoT-Anwendungen
  • Lüfterlos, klein, unterstützt erweiterten Temperaturbereich von -40°C bis +85°C
  • Robustes Design und Energieeffizienz für tief eingebettete Anwendungen
  • Unterstützt hochauflösende 4K UHD (DP: 4096x2304 @ 60Hz) und drei unabhängige Displays
  • Mehrere Speicheroptionen: eMMC, SSD, M.2 Modul, SATA 3.0 Laufwerke
  • Windows 10 IoT Enterprise (64-bit) und Linux Unterstützung (nur UEFI)
System-Spezifikationen
  • Prozessor: Intel® Atom™ Prozessorfamilie E3900, BGA 1296 - x7-E3950: Quad Core, 2M Cache, 1,6GHz (2,0GHz), 12W - x5-E3940: Quad-Core, 2M Cache, 1,6GHz (1,8GHz), 9,5W - x5-E3930: Dual Core, 2M Cache, 1,3 GHz (1,8 GHz), 6,5 W - Pentium® N4200: Quad-Core, 2M Cache, 1,1GHz (2,5GHz), 6W - Celeron® N3350: Dual Core, 2M Cache, 1,1GHz (2,4GHz), 6W
  • Speicher: Ein 204-Pin SODIMM bis zu 8GB, Single Channel DDR3L 1866MHz
  • BIOS: Insyde SPI 64Mbit (nur UEFI Boot)
Grafik
  • Controller: Intel® HD Graphics
  • Funktionen: OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 HW-Dekodierung: H.264, MPEG2, VC1, VP8, H.265, MPEG4 HW-Kodierung: H.264, MPEG2, MPEG4
  • Anzeigeausgänge: - 1 x Mini DP++ (bis zu 4096x2160 @ 60Hz) - 1 x VGA (bis zu 2048x1536 @ 50Hz) - 1 x LVDS (Zweikanal 18/24-Bit, bis zu 1920x1200 @ 60Hz)
  • Dreifach-Anzeigen: VGA + Mini DP++ + LVDS
Erweiterung
  • 1 x Full-size Mini PCIe (PCIe/USB 2.0, optional USB 3.1 Gen1/USB 2.0)
  • 1 x M.2 B Schlüssel 2242 (PCIe/USB 2.0/SATA 3.0)
Audio
  • Audio Codec: Realtek ALC888S-VD2-GR
Ethernet
  • 2 x Intel® I210AT PCIe (10/100/1000Mbps)
  • 2 x Intel® I210IT PCIe (10/100/1000Mbps) (auf Anfrage erhältlich)
Rückseitige E/A
  • 2 x GbE (RJ-45)
  • 2 x USB 3.1 Gen 1
  • 1 x Mini DP++
  • 1 x VGA
  • 1 x LVDS
Interne E/A
  • 1 x RS-232/422/485 (1,27mm Abstand)
  • 2 x USB 2.0 (1,27mm Abstand)
  • 1 x LVDS LCD-Panel-Anschluss
  • 1 x Audio (Line-out/Mic-in)
  • 1 x SATA 3.0 (bis zu 6Gb/s)
  • 1 x 8-bit DIO
  • 1 x SMBus
Watchdog Timer
  • Systemreset, per Software programmierbar von 1 bis 255 Sekunden
Sicherheit
  • fTPM2.0
Stromversorgung
  • Einfach 12V +/-10% DC
  • 2-polige Klemmleiste, 2-poliger vertikaler Stecker (optional)
  • Typisch: E3950:12V @ 0.51A (6.12Watt)
  • Max: CR2032 Coin Cell
OS Unterstützung
  • Windows 10 IoT Enterprise (64-bit)
  • Linux
Umgebung
  • Betriebstemperatur: 0 bis 60°C, -40 bis 85°C
  • Lagerungstemperatur: -40 bis 85°C
  • Luftfeuchtigkeit bei Betrieb: 5 bis 90% RH
  • Luftfeuchtigkeit bei Lagerung: 5 bis 90% RH
  • MTBF: 497.857 Std. @ 25°C; 318.774 Std. @ 45°C; 213.436 Std. @ 60°C
Mechanismus
  • 2.5" Pico-ITX Formfaktor 100mm (3.94") x 72mm (2.83")
  • PCB Höhe: 1.6 mm
  • Oberseite: 7.9 mm
  • Unterseite: 16.34 mm
Zertifizierungen
  • CE, FCC, RoHS
Packliste
  • 1 AL051-Platine
  • 1 Serial ATA-Datenkabel (Länge: 152mm) A81-002000-000G
  • 1 Y-Kabel für SATA und Inverterstrom (Länge: 155mm) A81-020016-018G
  • 1 Wärmespreizer (Höhe: 11mm) E Series CPU: A71-808308-010G, N-Serie CPU: A71-808309-010G
Herkunftsland
  • Taiwan
Zusatzartikel
  • Audiokabel (160mm)
  • Netzteil (60W, 12V, DC Jack)
  • COM Port Kabel (300mm)
  • USB Port Kabel (200mm)
  • 2 polige Klemme zu DC Jack Kabel
  • Kühlkörper für E Serie CPU 0 bis 60°C/breite Temperatur (22.6mm)
  • Kühlkörper für CPU der N-Serie 0 bis 60°C (19mm)
Technische Spezifikationen (Zusammenfassung)
  • Prozessor: Intel® Atom™/Pentium®/Celeron® E3900 Serie
  • Speicher: 1 DDR3L SODIMM bis zu 8GB
  • Dreifach unabhängige Displays: VGA + Mini DP++ + LVDS
  • Erweiterung: 1 Mini PCIe, 1 M.2, 1 SMBus
  • I/O: 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
  • Formfaktor: 2,5" Pico-ITX
  • Betriebstemperatur: -40°C bis +85°C (modellabhängig)
  • Zertifizierungen: CE, FCC, RoHS

---
