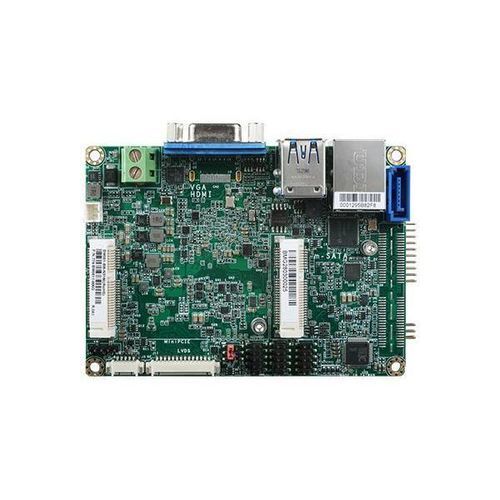

Mainboard / Pico-ITX / 2,5" BW051

Intel® PentiumIntel® Celeron N3000Intel®

Produktübersicht

• Intel® Pentium®/Celeron® N3000 2.5" Pico-ITX
• 1 DDR3L SODIMM bis zu 8GB
• Doppelte unabhängige Displays: VGA*/HDMI + LVDS
• Erweiterung und Speicher: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• Reiche E/A: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0

Hauptmerkmale

• COM ESD-Schutz: Air Gap ±15kv
• Anzeige: HDMI, VGA, LVDS
• Mini-PCIe-Erweiterung
• 12V DC-in
• DDR3L-Speicherunterstützung

Zertifizierungen

• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung

Tags

• #IoT
• #Intel
• #Mini PCIe
• #Windows
• #Linux
• #VGA
• #DDR3L
• #RoHS Zertifizierung

Technische Daten System Prozessor: Intel® Pentium®/Celeron® Prozessor N3000 Familie, BGA 1170; Intel Atom® Prozessor x5-E8000, Quad Core, 2M Cache, 1,04GHz, 5W; Intel® Pentium® Prozessor N3710, Quad Core, 2M Cache, 1,6GHz (2.56GHz), 6W; Intel® Celeron® Prozessor N3160, Quad Core, 2M Cache, 1,6GHz (2,24GHz), 6W; Intel® Celeron® Prozessor N3060, Dual Core, 2M Cache, 1,6GHz (2,48GHz), 6W; Intel® Celeron® Prozessor N3010, Dual Core, 2M Cache, 1,04GHz (2,24GHz), 4W Speicher: Ein 204-Pin SODIMM mit bis zu 8GB, Single Channel DDR3L 1600MHz BIOS: Insyde SPI 64Mbit Grafik Steuerung: Intel® HD-Grafik Merkmale: OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0; HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4; HW-Encodierung: H.264, MPEG2, MPEG4 Anzeige: 1 x VGA/HDMI, 1 x LVDS; VGA: bis zu 1920x1200 @ 60Hz; HDMI: bis zu 1920x1080 @ 60Hz; LVDS: Einzelkanal 24-bit, bis zu 1366x768 @ 60Hz Zwei Bildschirme: VGA + LVDS, HDMI + LVDS Erweiterung Schnittstelle: 1 x Half-size mSATA (SATA), 1 x Full-size Mini PCIe (PCIe/USB), 1 x Extension I/O-Anschluss (auf Anfrage erhältlich) Audio Audio Codec: Realtek ALC888S-VD2-GR Ethernet Steuerung: 1 x Intel® I211AT PCIe (10/100/1000Mbps) Rear I/O Ethernet: 1 x GbE (RJ-45) USB: 2 x USB 3.0 Anzeige: 1 x VGA/HDMI Interne E/A Seriell: 1 x RS-232/422/485 (2,0mm Abstand, rechtwinklig), 1 x RS-232 (2,0mm Abstand, rechtwinklig) USB: 2 x USB 2.0 (2,0 mm Abstand) Anzeige: 1 x LVDS-LCD-Panel-Anschluss Audio: 1 x Audio (Line-out/Mic-in) SATA: 1 x SATA 3.0 (bis zu 6Gb/s) DIO: 1 x 8-Bit-DIO SMBus: 1 x SMBus Watchdog-Timer Ausgang & Intervall: System Reset, per Software programmierbar von 1 bis 255 Sekunden Sicherheit TPM: Auf Anfrage erhältlich Strom Typ: Einfach 12V +/-10% DC Anschluss: 2-pin Terminal Block Verbrauch: BW051 Typisch: N3710:12V @ 0,47A (5,64Watt); Max.: N3710:12V @ 1,0864A (13,037Watt) RTC-Batterie: Lithium 3V (210mAH) OS-Unterstützung Windows 7 (WES7) 32/64-bit; Windows 8.1 (64-bit); Windows 10 IoT Enterprise 32/64-bit; Debian 8 (mit VESA-Grafiktreiber); CentOS 7 (mit VESA-Grafiktreiber); Linux Umgebung Temperatur: Betrieb: 0 bis 60°C; Lagerung: -40 bis 85°C Luftfeuchtigkeit: Betrieb: 5 bis 90% RH; Lagerung: 5 bis 90 % RH Mechanismus Abmessungen: 2.5" Pico-ITX Formfaktor, 100mm (3.94") x 72mm (2.83") Höhe: PCB: 1,6mm; Oberseite: 15,5mm; Unterseite: 8,0mm Packungsliste 1 BW051-Platine; 1 COM-Port-Kabel (Länge: 300mm, 2 x COM-Ports) A81-015020-001G; 1 Serial-ATA-Datenkabel (Länge: 152mm) A81-002000-000G; 1 Y-Kabel für SATA und Inverterstrom (Länge: 155mm) A81-020016-018G; 1 Kühlkörper (Höhe: 19mm) A71-011065-000G Herkunftsland Taiwan Bestellinformationen

• BW051-BB-N3060: 770-BW0512-200G - Lüfterlos, Intel® Pentium®/Celeron® N3060, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 bis 60°C
• BW051-BB-N3160: 770-BW0512-000G - Lüfterlos, Intel® Pentium®/Celeron® N3160, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 bis 60°C
• BW051-BB-E8000: 770-BW0512-100G - Lüfterlos, Intel Atom® x5-E8000, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 bis 60°C
• BW051-BB-N3160: 770-BW0512-300G - Lüfterlos, Intel Atom® N3160, 1 DDR3L SODIMM, 1HDMI, 1 LAN, 2 COM, 4 USB, 0 bis 60°C

Optionales Zubehör

• 1 Audiokabel: A81-022007-016G, Länge: 160mm
• Netzadapter: 671-106012-000G, 60W, 12V, DC-Buchse
• USB-Anschlusskabel: A81-001032-016G, Länge: 200mm
• Wärmespreizer: A71-808301-000G, Höhe: 11mm
• 2-polige Klemme zu DC-Buchse Kabel: A81-004013-000G

Merkmale / Technische Daten

• Formfaktor: 2,5" Pico-ITX
• Prozessor: Intel® Pentium®/Celeron® N3000 Familie, Intel Atom® x5-E8000
• Speicher: 1 DDR3L SODIMM bis zu 8GB
• Display: VGA/HDMI + LVDS, zwei unabhängige Displays
• Erweiterung: 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• I/O: 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0
• Audio: Realtek ALC888S-VD2-GR
• Stromversorgung: Single 12V +/-10% DC
• Betriebstemperatur: 0 bis 60°C
• Zertifizierungen: RoHS, CE, FCC
