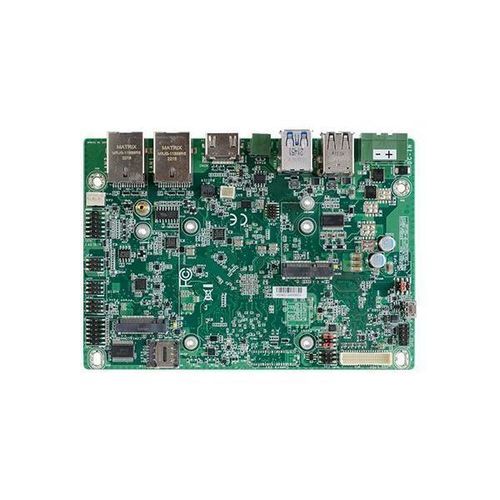

Single-Board-Computer / 3,5'' M8MP553

Dual-CoreQuad-CoreNXP i.MX8M Plus

Produktübersicht

• ARM® i.Mx8M plus-basierter Prozessor für eine Leistungssteigerung von 30 %
• Branchenführender Wide-Voltage-Support 9 bis 36 V
• Ultra-High-Speed-Konnektivität für 4G/5G-Edge-Gateway
• Überragende Grafikleistung, unterstützt LVDS und HDMI mit Dual-Display
• CAN-Bus für die Integration von Automatisierungsgeräten
• 1 M.2 2230 E-Taste, 1 3052 B-Taste

Maschinelles Lernen an der Grenze Die auf dem 3,5-Zoll-Formfaktor basierende SBC iMx8M plus-Lösung M8MP553 wird von einem Dual-Core- bis Quad-Core 64bit Arm® Cortex-A53-Prozessor für Echtzeitaufgaben angetrieben, der die Gesamtleistung im Vergleich zur vorherigen Generation um 30 % verbessert. Unübertroffene Leistung mit ARM® i.Mx8M plus Prozessoren Mit seinen integrierten Low-Power-Prozessoren ist der M8MP553 für komplexe Rechenaufgaben ausgelegt und bietet überlegene Bild- und KI-Inferenzfunktionen. Er ermöglicht den industriellen Einsatz mit geringer Latenz, Energieeffizienz und fortschrittlicher Präzision. Der M8MP553 erfüllt die Anforderungen intelligenter Anwendungen, einschließlich Objekterkennung und -erfassung für die industrielle Automatisierung, Medizintechnik und Smart-City-Infrastruktur. Überlegene visuelle Fähigkeiten Der I.Mx8M plus Prozessor ist mit einer Neural Network Processing Unit (NPU) ausgestattet. Sie wurde von Grund auf für die Ausführung von Deep-Learning-Inferenzen entwickelt und übertrifft CPU- und GPU-basierte Lösungen im gleichen Leistungsbereich um ein Vielfaches. Die in den I.MX8M plus eingebettete NPU hilft Anwendern, die KI-Funktionen benötigen, um ihre Industrierobotik- oder Fahrzeuganwendungen aufzuwerten. Sie erweitert den M8MP553 um überlegene Multimedia-Funktionen, einschließlich Videokodierung und -dekodierung, 2D/3D-Grafikbeschleunigung und mehrere Audio- und Sprachfunktionen. Flexible, maßgeschneiderte E/A und schnelles Computing am Netzwerkrand Die M8MP553-Lösung bietet eine umfangreichere E/A, mehrere Schnittstellen und eine Leistungssteigerung bei gleichzeitiger Kosteneffizienz. Zusammen mit anderen Erweiterungsschnittstellen, die für High-End-Fehlererkennung und Bildgebung entwickelt wurden, bietet der M8MP553 große Flexibilität und Skalierbarkeit für Edge-KI-Anwendungen. Ultra-High-Speed-Konnektivität für Edge AI Für hochpräzise Computergeräte zur Fehlererkennung und maschinellen Bildverarbeitung kann das 4G/5G-Edge-Gateway die Übertragung von hochauflösenden Bildern schnell verarbeiten und die M2M-Kommunikation beschleunigen. Hervorragende Grafikleistung Der M8MP553 ist mit einem iM8M plus-Prozessor ausgestattet und bietet eine fortschrittliche 4K-Leistung. Er unterstützt LVDS und HDMI mit Dual-Display-Grafik für Anwendungen wie Gesichtserkennung, Objekterkennung, maschinelles Sehen und Digital Signage. Industrieweit führende Spannungs- und Temperaturbeständigkeit Der M8MP553 unterstützt eine Ultra-Weitspannung von 9-36 V und sorgt so für Betriebsstabilität. Darüber hinaus erfüllt der M8MP553 mit einem erweiterten Betriebstemperaturbereich von -30°C bis 80°C die Anforderungen der Industrie in rauen Umgebungen und Außenanwendungen, insbesondere für Smart-City-Infrastrukturen, Industrieautomatisierung und Ladestationen. Industrietauglicher Langzeit-Support Langer Lebenszyklus-Support, kein Risiko. Mit einer Produktlebensdauerunterstützung von bis zu 15 Jahren garantiert DFI Leistung, Qualität und zukünftige Reparaturen und Ersatz. Technische Spezifikationen

• Prozessor: i.MX 8M plus Anwendungsprozessoren MIMX8ML6CVNKZAB (Industrie), Quad 1.6GHz, VPU/ISP/CAN FD, -40~105°C MIMX8ML3CVNKZAB (Industrial), Dual 1.6GHz, VPU/ML/ISP/CAN FD, -40~105°C
• Speicher: 2GB/4GB/8GB LPDDR4 Speicher Down
• Grafikcontroller: GC7000UL
• Grafikfunktionen: HW Decode: 1080p60 H.265, H.264, VP9, VP8; HW Encode: 1080p60 H.265, H.264
• Anzeige: 1 x HDMI, 1 x LVDS; HDMI: bis zu 1920x1080 @60Hz; LVDS: bis zu 1920x1200 @60Hz
• Duale Anzeigen: LVDS + HDMI (Android: unterstützt Einzelausgang)
• Speicher: 1 x eMMC 5.1 mit Standard 16GB (bis zu 64GB)
• Erweiterung: 1 x M.2 B-Schlüssel 3052/2242 (USB 3.1 Gen2/USB 2.0), 1 x M.2 E-Key 2230 (PCIe x1/USB 2.0), 1 x Nano-SIM-Slot
• Audio Codec: SGTL5000
• Ethernet PHY: AR8035
• Rear I/O: 2 x GbE (RJ-45), 1 x RS485 (2-Draht), 2 x USB 3.1 Gen1, 2 x USB 2.0, 1 x HDMI
• Interne E/A: 1 x RS232, 1 x RS232/422/485 (2.0mm Pitch), 2 x USB 2.0 (2.00mm Pitch, 2. USB opt. von M.2 3052), 1 x Micro USB OTG, 1 x LVDS LCD Panel Anschluss, 1 x LCD/Inverter Power, 1 x Audio (Line-out/Mic-in), 1 x 8-bit DIO, 1 x uSD Karte, 2 x CAN Bus 2.0b (auf Industrial CPU sku), 1 x I2C / Touch
• Watchdog Timer: System Reset, per Software programmierbar von 1 bis 255 Sekunden
• Power: Wide Range 9~36VDC; Note1: Unterstützt 9V~24VDC bei -30~80°C Betriebstemperatur; Hinweis2: Unterstützt 36VDC bei 70°C Betriebstemperatur; 2-polige Klemmleiste (Standard), Co-lay 4-poliger vertikaler Stromanschluss; Typisch: i.MX 8M Plus Quad, 12V, 3,6Watt; Max.: i.MX 8M Plus Quad, 12V, 5,28Watt; Batterie: CR2032 Coin Cell
• OS Unterstützung: Linux Yocto 5.0 (Standard), Debian 12 (auf Anfrage), Android 10 (auf Anfrage)
• Umgebung: Betrieb: -30 bis 80 °C; Lagerung: -40 bis 85°C; Luftfeuchtigkeit bei Betrieb: 5 bis 90% RH; Luftfeuchtigkeit bei Lagerung: 5 bis 90% RH; MTBF (i.MX 8M Plus Quad): 632.710 Std. bei 25°C; 386.370 Std. bei 45°C; 252.204 Std. bei 60°C; 138.544 Std. bei 80°C (Telcordia Ausgabe 4, GB, GC - Ground Benign, Controlled)
• Mechanismus: 3,5" SBC Formfaktor; 146mm (5.75") x 102mm (4.02"); PCB: 1.6mm; Oberseite: 15mm; Unterseite: 4mm
• Zertifizierungen: CE, FCC, RoHS, UKCA
• Packliste: 1 M8MP553 Board, 1 Anschlussblock für RS485 (COM3) 342-361021-000G, 1 Kühlkörper (Höhe: 21mm) A71-008168-000G
• Herkunftsland: Taiwan

Bestellinformationen

• M8MP553-ECC-41QDI: Quad Core Prozessor, 4 GB Speicher Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Stromversorgung 9~36VDC, lüfterloses Design, -30 bis 80°C
• M8MP553-ECC-21DLI: Dual Core Prozessor, 2 GB Speicher Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Stromversorgung 9~36VDC, lüfterloses Design, -30 bis 80°C
• M8MP553-ECC-81QDI: Quad-Core-Prozessor, 8 GB Speicher Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, Stromversorgung 9~36VDC, lüfterloses Design, -30 bis 80°C

Optionales Zubehör

• 2-poliges Anschlusskabel zu DC-Buchse (A81-004013-000G)
• Netzteil 60W, 12V, DC-Buchse (671-106012-000G)
• USB 2.0 Kabel, Länge: 200mm (A81-001032-016G)
• COM Port Kabel, Länge: 250mm, COM1/4 (A81-009595-016G)
• Audio, Länge: 300mm (A81-022031-016G)
• Wärmespreizer, Höhe: 11mm (A71-808351-000G)
• Debug Konsole mit Kabel, Länge: 500mm (770-IMX8M1-000G)

Tags

• Edge AI Computing
• NXP
• IoT
• 5G
• ARM
• Lüfterloses Design
• Kompakte Größe
• 4K2K Display
• Linux
• Android
• Multiple Erweiterung
• DDR4
• Niedriger Stromverbrauch
• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung
• UKCA Zertifizierung
• NXP i.MX 8M

Hauptmerkmale / Technische Daten

• Prozessor: i.MX 8M Plus, Quad/Dual Core, bis zu 1,8GHz
• Speicher: 2GB/4GB/8GB LPDDR4
• Speicher: eMMC 16GB (bis zu 64GB), 1 x uSD-Karte
• Display: 1 x HDMI, 1 x LVDS, Dual Display Support
• Ethernet: 2 x GbE (RJ-45)
• USB: 2 x USB 3.1 Gen1, 4 x USB 2.0, 1 x Micro USB OTG
• Seriell: 1 x RS485, 1 x RS232, 1 x RS232/422/485
• Erweiterung: 1 x M.2 B Schlüssel, 1 x M.2 E Schlüssel, 1 x Nano SIM Slot
• CAN Bus: 2 x CAN Bus 2.0b
• Audio: SGTL5000 Codec, 1 x Audio (Line-out/Mic-in)
• Stromversorgung: 9~36VDC, typisch 3,6W, maximal 5,28W
• Betriebstemperatur: -30°C bis 80°C
• Zertifizierungen: CE, FCC, RoHS, UKCA
• OS-Unterstützung: Linux Yocto 5.0, Debian 12, Android 10
• Abmessungen: 146mm x 102mm (3.5" SBC)
• Herkunftsland: Taiwan
