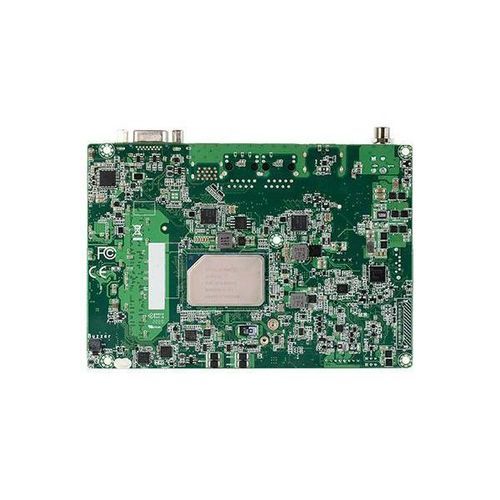

Single-Board-Computer / 3,5'' EHL556Intel® Elkhart Lake SoCIntel® AtomSATA
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Formfaktor
- 3,5''
- Prozessor
- Intel® Elkhart Lake SoC, Intel® Atom
- Erweiterungsslot
- SATA, M.2 Key E, Mini-PCIe
- Betriebssystem
- Windows 10 IoT
- Konnektivität
- WiFi, LVDS, RS232, USB 2.0, USB 3.1, HDMI, VGA, RS-485, RS-422, DisplayPort, GbE, eDP
- Anwendung
- für IoT-Anwendungen
- Acronymtyp
- DDR4 SO-DIMM, DDR4 3200 MHz
- Weitere Eigenschaften
- embedded, Industrie, lüfterlos, Edge AI
- Speichergröße
32 GB
Beschreibung
Produktübersicht
- Intel® Atom® X Series Processor 3.5" SBC
- 1 DDR4-3200 SODIMM bis zu 32GB
- 4K High Resolution: Unterstützt 4K/2K-Auflösung
- Dreifach unabhängige Displays: 1 HDMI, 1 DP++, 1 LVDS/eDP
- Mehrfache Erweiterung: 1 M.2 E Key, 1 Mini-PCIe, 1 I2C
- Reiche I/O: 2 LAN, 2 USB 3.1 Gen2, 2 USB 2.0, 2 COM, 1 SATA 3.0
- Breitentemperatur: -40~85°C
- Breitenspannung: 9~36V DC-in
- Lüfterloses Design
- 4K2K Display
- Mini PCIe
- Mehrfache Erweiterung
- Dreifach unabhängige Anzeige
- RoHS Zertifizierung
- CE Zertifizierung
- FCC Zertifizierung
- UKCA Zertifizierung
- Prozessor: Intel Atom Elkhart Lake - Industrial: Atom x6425RE, 4C, 1,9GHz, 12W; Atom x6414RE, 4C, 1,5GHz, 9W - Eingebettet: Atom x6425E, 4C, 2,0GHz(3,0GHz), 12W; Atom x6413E, 4C, 1,5GHz(3,0GHz), 9W - PC-Client: Celeron N6210, 2C, 1.2GHz(2.6GHz), 6.5W
- Speicher: Einzelnes DDR4-3200 SODIMM, bis zu 32GB (in-band ECC Unterstützung in embedded/industrial SKU)
- BIOS: AMI SPI 256Mbit
- Controller: Intel® HD Graphics
- Funktionen: OpenGL 5.0, DirectX 12, OpenCL 2.1; HW Decode: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC; HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
- Display: 1 x HDMI (oder BOM-Option Wechsel zu VGA), 1 x DP++, 1 x LVDS oder eDP + Hintergrundbeleuchtung; HDMI: bis zu 1920x1080 @60Hz; DP++: bis zu 4096x2304 @60Hz; LVDS: bis zu 1920x1200 @60Hz
- Dreifachdisplays: HDMI + DP++ + LVDS/eDP
- 1 x M.2 2230 E key (USB/PCIe) (Unterstützt WiFi 5 & WiFi 6)
- 1 x mini-PCIe (USB/PCIe)
- I2C
- Audio Codec: Realtek ALC888
- Kontroller: 2 x Intel® I225-IT PCIe
- Ethernet: 2 x GbE (RJ-45)
- USB: 2 x USB 3.1 Gen2 10Gbps
- Display: 1 x DP++, 1 x VGA
- Seriell: 1 x RS232/422/485 + 1 x RS232, oder 1 x RS232/422/485 + 8bit DIO (BIOS-Auswahl)
- USB: 4 x USB 2.0
- Display: 1 x LVDS oder eDP + Hintergrundbeleuchtung
- Audio: 1 x Audio (Line-out/Mic-in)
- SATA: 1 x SATA 3.0, 1 x 5V SATA Power (unterstützt SATA HDD LED über Frontpanel)
- Frontpanel: 1 x Frontplatte (Power-Taste/Reset-Taste, Power-LED, HDD-Act-LED)
- System-Reset, per Software programmierbar von 1 bis 255 Sekunden
- TPM 2.0
- Typ: Weitbereich 9~36VDC
- Anschluss: DC-Buchse (oder vertikaler 4-poliger Stecker)
- Verbrauch: TBD
- RTC-Batterie: CR2032-Knopfzelle
- Microsoft: Windows 10 IoT 2019 LTSC, Windows 10 IoT 2021 LTSC
- Linux
- Temperaturen: Betrieb: -40 bis 85°C; Lagerung: -40 bis 85°C
- Luftfeuchtigkeit: Betrieb: 5 bis 90% RH; Lagerung: 5 bis 90% RH
- MTBF: 532.533 Std. @25°C; 362.324 Std. @45°C; 253.192 Std. @60°C; 194.923 Std. @70°C; 129.169 Std. @85°C; Berechnungsmodell: Telcordia Ausgabe 4; Umgebung: GB, GC - Ground Benign, Controlled
- Abmessungen: 3.5" SBC Formfaktor, 146mm (5.75") x 102mm (4.02")
- CE, FCC Klasse B (TBD in späterer Phase), RoHS, UKCA
- 1 EHL556 Platine
- 1 SATA Kabel (Länge: 300mm), 332-553001-205G
- 1 SATA Stromkabel (Länge: 250mm), A81-004041-016G
- 1 COM Kabel (Länge: 250mm), 332-753040-000G
- 1 Kühlkörper -20 bis 70°C (Höhe: 29mm), A71-008357-010G (PC Client CPU)
- 1 Kühlkörper -40 bis 80°C (Höhe: 29mm), A71-008357-000G (Industrie CPU)
- Taiwan
- EHL556, Celeron N6210, HDMI+DP, eDP, 2LAN, 1COM+DIO, mSATA, I2C, TPM2.0, Kühlkörper, Wide Temp. -20~70°C
- EHL556, Celeron N6210, eDP+VGA, 2LAN, I2C, TPM2.0, Breite Temp. -20~70°C
- EHL556, Atom x6413E, LVDS+VGA, 2LAN, TPM2.0, Wide Temp. -40~85°C
- EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 2COM, mSATA, I2C, TPM2.0, Kühlkörper, Wide Temp. -40~85°C
- EHL556, Atom x6425E, LVDS+VGA, 2LAN, TPM2.0, Breiter Temperaturbereich. -40~85°C
- EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 1COM+DIO, mPCIe, I2C, TPM2.0, Kühlkörper, Wide Temp. -40~85°C
- Netzteil: 60W, 12V, DC Jack, 0°C ~ 40°C oder -30°C ~ 70°C
- USB 2.0 Kabel: Länge 200mm
- Wärmespreizer: AL1050 146*102*7.5mm, für EHL556 BAREDIE CPU (J6413, J6412, J646, N621, N6210, N6415) oder EHL556 IHS CPU (x6211E, x6413E, x6425E, x6414RE, x6425RE)
- Prozessor: Intel Atom Elkhart Lake (verschiedene SKUs)
- Arbeitsspeicher: Einzelner DDR4-3200 SODIMM mit bis zu 32 GB
- Grafik: Intel HD Graphics, dreifache Display-Unterstützung
- Erweiterung: 1 x M.2 2230 E key, 1 x mini-PCIe, I2C
- Audio: Realtek ALC888
- Ethernet: 2 x Intel I225-IT PCIe
- Rear I/O: 2 x GbE, 2 x USB 3.1 Gen2, 1 x DP++, 1 x VGA
- Internal I/O: Seriell, USB 2.0, LVDS/eDP, Audio, SATA, Frontplatte
- Watchdog Timer: Programmierbar 1-255s
- Sicherheit: TPM 2.0
- Power: 9~36VDC, DC Jack/4pin
- OS: Windows 10 IoT, Linux
- Environment: -40~85°C, 5-90% RH
- Dimensions: 146mm x 102mm
- Zertifizierungen: CE, FCC, RoHS, UKCA
- Herkunftsland: Taiwan
---
