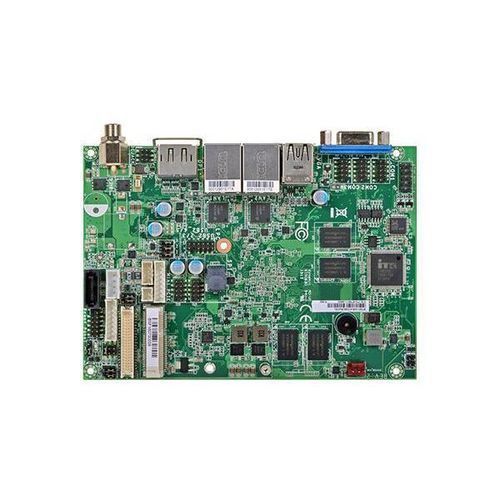

Single-Board-Computer / 3,5'' BT553

Intel® Atom E3800x86NXP

Produktübersicht

• 2GB/4GB DDR3L Speicher nach unten
• 1 VGA, 1 LVDS, 1 DP
• Erweiterung: 1 Mini PCIe
• Reiche E/A: 2 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0
• Intel Atom® Prozessor E3800

Merkmale

• COM ESD-Schutz: Air Gap ±15kv
• Weittemperatur: -40~85°C
• Lüfterloses Design
• DP
• DDR3L

Zertifizierungen

• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung

System-Spezifikationen Prozessor Intel® Atom™ E3826, Dual Core, 1M Cache, 1,46GHz, 7W Intel® Atom™ E3845, Quad-Core, 2M Cache, 1,91GHz, 10W Intel® Celeron® J1900, Quad-Core, 2M Cache, 2GHz (2,41GHz), 10W Speicher 2GB/4GB DDR3L-Speicher nach unten Zweikanal-DDR3L 1066/1333MHz BIOS AMI SPI 64Mbit Grafik Steuerung: Intel® HD-Grafik Merkmale: Unterstützt Hardware-Beschleunigung für DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 und VP8 (unterstützte Version abhängig vom Betriebssystem) Anzeige: 1 x VGA 1 x LVDS 1 x DP VGA: 24-bit, Auflösung bis zu 2560x1600 @ 60Hz LVDS: NXP PTN3460, 24-Bit, Zweikanal, Auflösung bis zu 1920x1200 @ 60Hz DP: unterstützt DP++, Auflösung bis zu 2560x1600 @ 60Hz Erweiterung Schnittstelle: 1 x Mini PCIe Audio Audio Codec: Realtek ALC888 Ethernet Steuerung: 2 x Intel® I210 PCIe (10/100/1000Mbps) Rear I/O Ethernet: 2 x GbE (RJ45) USB: 1 x USB 3.0, 1 x USB 2.0 Anzeige: 1 x DP, 1 x VGA Interne E/A Seriell: 1 x RS485 (2,0mm Abstand), 2 x RS232 (2,0mm Abstand) USB: 4 x USB 2.0 Anzeige: 1 x LVDS Audio: 1 x Line-out, 1 x Mic-in SATA: 1 x SATA 2.0 (bis zu 3 Gb/s) DIO: 8-Bit-DIO CANBus: 1 x SMBus Watchdog-Timer Ausgang & Intervall: System Reset, per Software programmierbar von 1 bis 255 Sekunden Sicherheit TPM: Auf Anfrage erhältlich Strom Typ: Weitbereich 15~36V Anschluss: DC-in-Buchse, vertikaler Stecker (4-polig) (auf Anfrage erhältlich) Verbrauch: Leerlauf: E3845 10W: 15V @ 0,413A (6,195W), Max: E3845 10W: 15V @ 0,986A (14,790W) OS-Unterstützung Windows 7 Ultimate x86 & SP1 (32-Bit) Windows 7 Ultimate x64 & SP1 (64-Bit) Windows 8.1 Embedded Pro x86 (32-Bit) Windows 8.1 Embedded Pro x64 (64-Bit) Windows 10 IoT Unternehmen (64-Bit) Umgebung Temperatur: Betrieb: 0°C bis 60°C - Atom, Celeron (lüfterlos) -20°C bis 70°C - Celeron (lüfterlos) -40°C bis 85°C - Atom (lüfterlos) Lagerung: -40°C bis 85°C Luftfeuchtigkeit: Betrieb: 5% bis 90% RH, Lagerung: 5 bis 90% RH MTBF: 373.288 Stunden bei 25°C; 218.452 Stunden bei 45°C Berechnungsmodell: Telcordia Ausgabe 2, Methode I Fall 3 Umgebung: GB, GC - Boden gutartig, kontrolliert Mechanismus Abmessungen: 3.5" Brett, 146mm (5.75") x 102mm (4.02") Höhe: Platine: 1,6mm, Oberseite: 16,5mm, Unterseite: 3mm Packungsliste 1 BT553-Platine 1 Serial ATA Daten- und Stromkabel: A81-002013-000G 1 Wärmespreizer mit Kühlkörper: 761-BT5511-000G Herkunftsland Taiwan Bestellinformationen

• BT553-NB-21E26: Lüfterlos, Intel® Atom™ E3826, 2 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 bis 60°C
• BT553-NB-41E45: Lüfterlos, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 bis 60°C
• BT553-NB-41J00: Lüfterlos, Intel® Celeron® J1900, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 bis 60°C
• BT553-NT-41E45: Lüfterlos, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, -40 bis 85°C

Zubehör

• USB-Anschlusskabel (A81-001032-016G)
• COM-Anschlusskabel (332-753040-000G)
• Netzteil (671-112009-100G): 120W, 19V

Technische Daten

• Prozessor: Intel® Atom™ E3826/E3845, Intel® Celeron® J1900
• Speicher: 2GB/4GB DDR3L, Dual Channel DDR3L 1066/1333MHz
• Grafik: Intel® HD Grafik, 1 x VGA, 1 x LVDS, 1 x DP
• Erweiterung: 1 x Mini PCIe
• Audio: Realtek ALC888
• Ethernet: 2 x Intel® I210 PCIe (10/100/1000Mbps)
• Rear I/O: 2 x GbE (RJ45), 1 x USB 3.0, 1 x USB 2.0, 1 x DP, 1 x VGA
• Internal I/O: 1 x RS485, 2 x RS232, 4 x USB 2.0, 1 x LVDS, 1 x Line-out, 1 x Mic-in, 1 x SATA 2.0, 8-bit DIO, 1 x SMBus
• Watchdog Timer: System Reset, per Software programmierbar von 1 bis 255 Sekunden
• Sicherheit: TPM (auf Anfrage erhältlich)
• Spannung: Weitbereich 15~36V, DC-in-Buchse, vertikaler Stecker (4-polig)
• OS-Unterstützung: Windows 7/8.1/10
• Betriebstemperatur: 0°C bis 60°C (Atom, Celeron Fanless), -20°C bis 70°C (Celeron Fanless), -40°C bis 85°C (Atom Fanless)
• Lagertemperatur: -40°C bis 85°C
• Luftfeuchtigkeit: 5% bis 90% RH
• MTBF: 373.288 Std. @ 25°C; 218.452 Std. @ 45°C
• Abmessungen: 146mm x 102mm
• Höhe: PCB 1,6mm, Oberseite 16,5mm, Unterseite 3mm
• Verpackungsliste: 1 BT553 Platine, 1 Serial ATA Daten- mit Stromkabel, 1 Heatspreader mit Kühlkörper
• Herkunftsland: Taiwan
