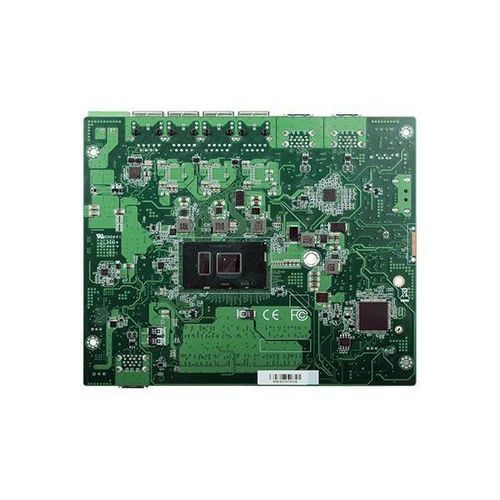

Single-Board-Computer / 4" SU256-SCM

6th Gen Intel® Core™Intel® Core™ i7-7600USATA3

Produktübersicht

• 6. Gen Intel® Core™ 4" SBC
• Dual Channel DDR4 2400MHz bis zu 8GB
• Einzelanzeige: HDMI-Auflösung bis zu 4096x2304 @ 60Hz
• Mehrfache Erweiterung: 1 mini PCIe
• Reiche I/O: 4 Intel GbE, 6 USB 3.0

Merkmale

• COM ESD-Schutz: Luftspalt ±15kv
• Weitbereichstemperatur: -20~70°C
• Lüfterloses Design
• 4K2K Anzeige
• HDMI Anzeige

Zertifizierungen

• RoHS-Zertifizierung
• CE-Zertifizierung
• FCC-Zertifizierung

Systemspezifikationen
Prozessor
6. Generation Intel® Core™ Prozessoren, BGA 1356 (Skylake-U*)
Intel® Core™ i7-6600U Prozessor, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
Intel® Core™ i5-6300U Prozessor, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
Intel® Core™ i3-6100U Prozessor, Dual Core, 3M Cache, 2.3GHz, 15W
Intel® Core™ i7-7600U Prozessor, Dual Core, 4M Cache, 2.8 GHz(3.9 GHz), 15W
Speicher
2 x 260-pin SO-DIMM bis zu 8GB (1R*8)
Dual Channel DDR4 2400MHz
BIOS
Insyde SPI 128Mbit

Grafik
Controller
Intel® HD Graphics GT Series
Funktion
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW-Dekodierung: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW-Codierung: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Anzeige
1 x HDMI

Erweiterung
SSD
Unterstützung bis zu 1 x Flash-Modul mSATA SATA 3.0
Schnittstelle
1 x Full-size Mini PCIe

Ethernet
Controller
3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe mit iAMT9.5 (10/100/1000Mbps) (nur Core i7/i5 unterstützt iAMT)

Front I/O
USB
2 x USB 3.0

Rückseitiges I/O
Ethernet
4 x GbE (RJ-45)
USB
4 x USB 3.0

Internes I/O
Anzeige
1 x HDMI
SATA
1 x SATA 3.0
LPC
1 x LPC
SMBus
1 x SMBus

Watchdog-Timer
Ausgang & Intervall
System-Reset, programmierbar über Software von 1 bis 255 Sekunden

Sicherheit
TPM
TPM 2.0 (Option)

Stromversorgung
Typ
Weitbereich 15~36V
Stecker
Klemmenblock
Verbrauch
Typisch: 6600U:19V @ 0.33A (6.27Watt)
Max: 6600U:19V @ 2.01A (38.19Watt)
RTC-Batterie
CR2032 Knopfzelle

OS-Unterstützung
Microsoft
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

Umgebung
Temperatur
Betrieb: -20 bis 70°C
Lagerung: -40 bis 85°C
Luftfeuchtigkeit
Betrieb: 5 bis 90% RH
Lagerung: 5 bis 90% RH
MTBF
273,084 Std. @ 25°C; 234,185 Std. @ 45°C ; 196,965 Std. @ 60°C ; 170,277 Std. @ 70°C
Berechnungsmodell: Telcordia Issue 4
Umgebung: GB, GC - Boden Gutartig, Kontrolliert

Mechanismus
Abmessungen
4" SBC Formfaktor
165mm x 135mm
Höhe
PCB: 1.6mm Oberseite: 16.5mm, Unterseite: 4mm

Normen und Zertifizierungen
Zertifizierungen
CE, FCC, RoHS

Verpackungsliste
Verpackungsliste
1 SU256-SCM-Platine
1 Kühlkörper (28.4mm) A71-008158-000G

Herkunftsland
Herkunftsland
Taiwan

Bestellinformationen
Modellname: SU256-SCM
Teilenummer: 770-SU2561-000G
Beschreibung: Lüfterlos, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 bis 70°C

Technische Spezifikationen / Merkmale

• 6. Gen Intel® Core™ 4" SBC
• Dual Channel DDR4 2400MHz bis zu 8GB
• Einzelanzeige: HDMI-Auflösung bis zu 4096x2304 @ 60Hz
• Mehrfache Erweiterung: 1 mini PCIe
• Reiche I/O: 4 Intel GbE, 6 USB 3.0
• COM ESD-Schutz: Luftspalt ±15kv
• Weitbereichstemperatur: -20~70°C
• Lüfterloses Design
• 4K2K Anzeige
• HDMI Anzeige
• RoHS, CE, FCC Zertifizierungen
• Abmessungen: 165mm x 135mm
• Betriebstemperatur: -20 bis 70°C
• Stromversorgung: Weitbereich 15~36V
