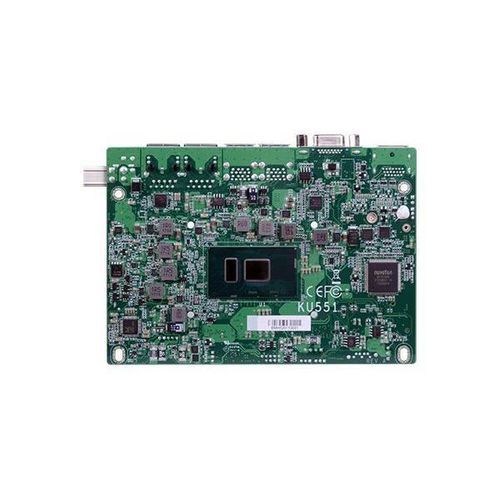

Single-Board-Computer / 3,5'' KU551

Intel® Core™ i5-7300U ProcessorIntel® Celeron® Processor 3965UIntel® Core™ i7-7600U

Produktübersicht

• 7th Gen Intel® Core™ 3.5" SBC
• 1 DDR4 SODIMM bis zu 16GB
• Drei unabhängige Displays: VGA + LVDS + DP++
• Wireless Kommunikation: Mini PCIe
• Reiche E/A: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2

Merkmale

• COM ESD-Schutz: Air Gap ±15kv
• Wide-temp: -40~85°C
• 4K2K Display
• DP
• DDR4

Zertifizierungen

• RoHS Zertifizierung
• UL Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung

Produktdetails

• Bestes preiswertes Motherboard mit Core™-Prozessor der 7. Generation: Robustes Design, fortschrittliche Funktionen, Intel® Core™ Prozessoren der 7. Generation, mehrere Memory-on-Board-Optionen, Schnittstellen mit hoher Bandbreite, moderne M.2-Schnittstellen. Bietet erhöhte CPU-Leistung, optische Aufwertung bei geringerem Stromverbrauch, Hochgeschwindigkeitsübertragung und große Speicherkapazität für raue Umgebungen.
• M.2 mit Intel® Optane™ Speicher: Bietet eine beispiellose Reaktionsfähigkeit und Hochgeschwindigkeitsleistung ohne Einbußen bei der Festplattenkapazität.
• 4K UHD Technologie: Ermöglicht schärfere und lebendigere Bilder und Videos mit 4K UHD-Technologie. Bis zu 3 unabhängige Displays für flexible Erweiterungsdesigns.
• Weiter Spannungsbereich: Kompatibel mit 9~36V Weitbereichsnetzteilen für verschiedene Umgebungen.
• DFI-Qualitätsversprechen: Wird strengen Tests (ESD, FloTHERMAL, HALT) unterzogen, um Stabilität in rauen Umgebungen zu gewährleisten.
• Komplette industrielle Motherboard-Produktlinie: Umfasst ATX, microATX, Mini-ITX, Embedded SBC und COM Express für verschiedene Anwendungen.

Technische Spezifikationen

• Prozessor: 7th Generation Intel® Core™ Prozessoren, BGA 1356 (i7-7600U, i5-7300U, i3-7100U, Celeron 3965U)
• Speicher: Ein 260-Pin SODIMM bis zu 16GB, Single Channel DDR4 1866/2133MHz
• BIOS: Insyde SPI 128Mbit
• Grafik: Intel® HD Graphics GT Series, OpenGL 5.0, DirectX 12, OpenCL 2.1, HW Decode/Encode Unterstützung
• Display: 1 x VGA/DDI, 1 x LVDS/eDP, 1 x DP++/DDI; VGA bis zu 1920x1200@60Hz, LVDS bis zu 1920x1200@60Hz, DP++ bis zu 4096x2304@60Hz
• Triple Displays: VGA + LVDS + DP++
• Erweiterung: 1 x Full-size Mini PCIe (PCIe/USB), 1 x M.2 B-Schlüssel 2242 (PCIe/USB2.0/SATA3.0), 1 x Extension I/O-Anschluss (auf Anfrage erhältlich)
• Audio: Realtek ALC888
• Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe mit iAMT11.6 (10/100/1000Mbps)
• Rear I/O: 2 x GbE (RJ-45), 4 x USB 3.0, 1 x VGA, 1 x DP++
• Internal I/O: 2 x RS-232/422/485, 2 x USB 2.0, 1 x LVDS LCD Panel Connector, 1 x LCD/Inverter Power, 1 x Audio (Line-out/Mic-in), 1 x SATA 3.0, 1 x SATA Power, 1 x 8-bit DIO, 1 x SMBus
• Watchdog Timer: System Reset, per Software programmierbar von 1 bis 255 Sekunden
• Sicherheit: fTPM 2.0
• Stromversorgung: Einzelne 12V +/-5% DC, rechtwinkliger Stecker (4-polig), DC-Buchse (auf Anfrage erhältlich), vertikaler Stecker (4-polig) (auf Anfrage erhältlich), Leerlauf: i7-7600U:12V @ 0.9A (10.8Watt), Max.: i7-7600U:12V @ 3.2A (38.5Watt), RTC Batterie: CR2032 Coin Cell
• OS Support: Windows 10 IoT Enterprise 64-bit, Linux, Yocto
• Environment: Operating: 0 bis 60°C (Opt. -20 bis 70°C), Lagerung: -40 bis 85°C, Luftfeuchtigkeit bei Betrieb: 5 bis 90% RH, Luftfeuchtigkeit bei Lagerung: 5 bis 90% RH, MTBF: 477.146 Std. @ 25°C; 277.228 Std. @ 45°C; 172.875 Std. @ 60°C
• Mechanismus: 3.5" SBC Formfaktor 146mm (5.75") x 102mm (4.02"), PCB: 1.6mm, Oberseite: 16.3mm, Unterseite: 4.0 mm
• Zertifizierungen: CE, FCC, RoHS, UL
• Packliste: 1 KU551 Board, 1 COM Port Kabel (300mm, 2 x COM Ports), 1 Serial ATA Datenkabel (500mm), 1 Serial ATA Stromkabel (250mm), 1 Kühlkörper (25.8mm)
• Herkunftsland: Taiwan

Bestellinformationen Modellname | Teilenummer | Beschreibung KU551-BN-7600U | 770-KU5511-000G | Lüfterlos, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 bis 60°C KU551-BN-7300U | 770-KU5511-100G | Lüfterlos, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 bis 60°C KU551-BN-7100U | 770-KU5511-200G | Lüfterlos, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 bis 60°C KU551-BN-3965U | 770-KU5511-300G | Lüfterlos, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 bis 60°C KU551-EN-7600U | 770-KU5511-400G | Lüfterlos, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 bis 70°C KU551-EN-7300U | 770-KU5511-500G | Lüfterlos, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 bis 70°C KU551-EN-7100U | 770-KU5511-600G | Lüfterlos, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 bis 70°C KU551-EN-3965U | 770-KU5511-700G | Lüfterlos, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 bis 70°C Optionales Zubehör USB-Anschlusskabel | A81-001032-016G | Länge: 200mm Netzadapter | 671-106012-000G | 60W, 12V Wärmespreizer | A71-011078-000G | Höhe: 11mm Audiokabel | A81-022007-016G | Länge: 160mm 4-poliges Kabel zu DC-Buchse | A81-004051-016G | Länge: 100mm Merkmale / Technische Daten

• 7th Gen Intel® Core™ 3.5" SBC
• 1 DDR4 SODIMM bis zu 16GB
• Drei unabhängige Displays: VGA + LVDS + DP++
• Wireless Kommunikation: Mini PCIe
• Reiche E/A: 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2
• COM ESD-Schutz: Air Gap ±15kv
• Weittemperatur: -40~85°C
• 4K2K Display
• DP
• DDR4
• RoHS, UL, CE, FCC Zertifizierungen
