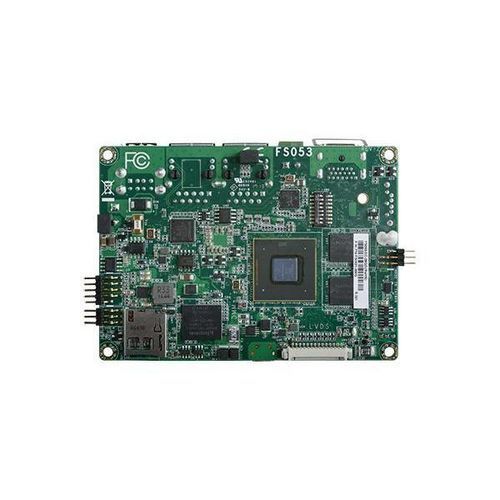

Mainboard / Pico-ITX / 2,5" FS053

NXP i.MX6Intel®DDR3L DRAM

Produktübersicht

• NXP i.MX6 Prozessor 2,5" Pico-ITX
• Erweiterung: 1 Mini PCIe, 1 SD
• DDR3L SDRAM Speicher nach unten, bis zu 4GB
• Doppelte unabhängige Displays: HDMI + LVDS
• Reiche E/A: 2 GbE, 2 COM, 4 USB 2.0

Status

• Launched

Merkmale

• COM ESD-Schutz: Air Gap ±15kv
• Breite-Temperatur: -20~70°C
• Breite Spannung: 9~36V DC-in
• Anzeige: HDMI
• Mini PCIe

Zertifizierungen

• RoHS Zertifizierung
• CE Zertifizierung
• FCC Zertifizierung

Spezifikationen System Prozessor: NXP i.MX6 Cortex-A9 Dual Lite, 1,0 GHz NXP i.MX6 Cortex-A9 Quad, 1,0 GHz Speicher: 1GB/2GB SDRAM Speicher Down (Standard), 4GB (auf Anfrage erhältlich) Einkanal-DDR3L 1600MHz/1866MHz BIOS: 4MB NOR Flash Grafik Anzeige: 1 x HDMI, 1 x LVDS HDMI: Auflösung bis zu 1920x1080 @ 60 Hz LVDS: Einzelkanal, Auflösung bis zu 1366x768 @ 60Hz Einzel-/Doppelanzeige: Yocto: HDMI oder LVDS (Standard), Android: HDMI + LVDS (auf Anfrage erhältlich) Erweiterung Schnittstelle: 1 x Full-size Mini PCIe (PCIe/USB) Ethernet Controller: 1 x ATHEROS AR8033 Ethernet (10/100/1000Mbps), 1 x LAN7500 Ethernet (10/100/1000Mbps) Rear I/O Ethernet: 2 x GbE (RJ-45) Seriell: 1 x RS-485 (2-Draht) USB: 2 x USB 2.0, 1 x USB 2.0 OTG-Anschluss Anzeige: 1 x HDMI I/O eMMC: Unterstützt 8GB, 16GB und 32GB eMMC onboard Interne E/A Seriell: 1 x RS-232/422/485 (8-Draht) USB: 1 x USB 2.0 Anzeige: 1 x LVDS LCD-Panel-Anschluss SATA: 1 x SATA 2.0 (bis zu 3Gb/s) (nur Quad-Prozessor) DIO: 1 x 8-Bit-DIO SD: 1 x Micro SD-Steckplatz Watchdog-Timer Ausgang & Intervall: System Reset, per Software programmierbar von 1 bis 255 Sekunden Stromversorgung Typ: 9~36V DC Anschluss: Klemmenblock (2-polig) Verbrauch: Typisch: 12V @ 0.355A (4.26Watt), Max.: 12V @ 0.631A (7.58Watt) OS-Unterstützung Yocto (1.8, standardmäßig auf eMMC vorinstalliert), Android (5.1.1) Umgebung Temperatur: Betrieb: -20 bis 70°C/0 bis 60°C, Lagerung: -40 bis 85°C Luftfeuchtigkeit: Betrieb: 5 bis 95% RH, Lagerung: 5 bis 95% RH MTBF: 486.335 Stunden bei 25°C; 342.613 Stunden bei 45°C; 237.430 Stunden bei 60°C Mechanismus Abmessungen: 2.5" Pico-ITX Formfaktor 100mm (3.94") x 72mm (2.83") Höhe: PCB: 1,6mm Oberseite: 16,15mm, Unterseite: 4mm Standards und Zertifizierungen Zertifizierungen: CE, FCC, RoHS Packungsliste 1 FS053 Platine 1 Klemmleiste für RS485 342-361021-000 1 Wärmespreizer (Höhe: 11mm) A71-808303-000G Hinweis: Bitte wählen Sie "FS053 product page > Download button" um den Treiber herunterzuladen. Herkunftsland Taiwan Bestellinformationen

• FS053-EC-28QD: Lüfterlos, i.MX6 Quad Lite 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC in Klemmleiste, -20 bis 70°C
• FS053-EC-18DL: Lüfterlos, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC in Klemmenleiste, -20 bis 70°C
• FS053-BC-28QD: Lüfterlos, i.MX6 Quad 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC in Klemmleiste, 0 bis 60°C
• FS053-BC-18DL: Lüfterlos, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB Emmc, 2 LAN, 2 COM, 4 USB, 9~36V DC in Klemmleiste, 0 bis 60°C

Zusatzausstattung

• Kühlkörper: Höhe: 16,8mm
• COM-Kabel: Länge: 250mm, 1x COM-Anschlüsse
• USB 2.0 Anschlusskabel: Länge: 200mm, 1x USB-Anschlüsse
• Stromkabel für SATA und LCD-Hintergrundbeleuchtung: Länge: 155mm
• Netzteil: 60W, 12V, DC Jack

Technische Merkmale / Spezifikationen

• Prozessor: NXP i.MX6 Cortex-A9 Dual Lite/Quad, 1.0 GHz
• Speicher: 1GB/2GB/4GB DDR3L SDRAM
• BIOS: 4MB NOR Flash
• Display: HDMI bis zu 1920x1080 @ 60 Hz, LVDS bis zu 1366x768 @ 60Hz
• Erweiterung: 1 x Full-size Mini PCIe (PCIe/USB)
• Ethernet: 2 x GbE (RJ-45), ATHEROS AR8033, LAN7500
• USB: 4 x USB 2.0 (2 hinten, 1 OTG, 1 intern)
• Seriell: 1 x RS-485 (hinten), 1 x RS-232/422/485 (intern)
• eMMC: 8GB/16GB/32GB onboard
• SATA: 1 x SATA 2.0 (nur Quad-Prozessor)
• DIO: 1 x 8-bit DIO
• SD: 1 x Micro SD Slot
• Stromversorgung: 9~36V DC, Klemmenleiste (2-polig), Typisch: 4.26W, Max: 7.58W
• OS: Yocto (1.8), Android (5.1.1)
• Betriebstemperatur: -20 bis 70°C/0 bis 60°C
• Abmessungen: 100mm x 72mm (2.5" Pico-ITX)
• Zertifizierungen: CE, FCC, RoHS
