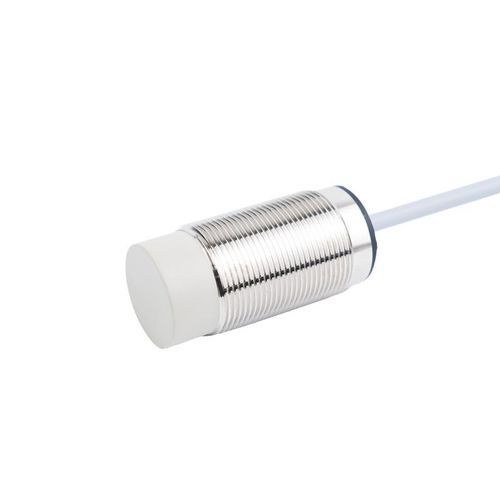

Induktiver Näherungssensor CL30-RN15AK1/SzylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- AC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Weitere Eigenschaften
- mit LED-Lichtquelle, kontaktlos
- Messbereich
1,5 cm
(0,59 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische/Elektrische Parameter
Einsatzumgebung
Eigenschaften / Technische Daten
- Modell: CL30-RN15AK1/S
- Serie: CL30 Reihe induktive Näherungssensoren
- Typ: Tieftemperatur-Ausführung
- Messprinzip: Induktiv (zur Metall-Erkennung)
- Gehäuse: zylindrisch, M30
- Schaltabstand: 15 mm
- Ausgang: AC 2‑adrig, normalerweise offen (AC 2‑adrig NO)
Technische Daten
- Schaltabstand: 15 mm
- Kabellänge: 2 m
- Erkennungsrichtung: frontal
- Schaltfrequenz: 25 Hz
- Ansprechzeit: 20 ms
- Erkannbare Objekte: Metallteile
- Besonderheit: tieftemperaturbeständig
- Zubehör: Prüfzertifikat
- Hysterese: <10% des Schaltabstands
- Standardprüfkörper: Stahl 45×45×1 mm
- Temperaturdrift: im Bereich -40~+80 °C, Abweichung ≤ ±15% bezogen auf +23 °C
- Materialien: Gehäuse Messing vernickelt; Messfläche PTFE; Kabel PVC
Mechanische/Elektrische Parameter
- Ausgangsart: AC 2‑adrig NO
- Versorgungsspannung: AC 24~220 V
- Versorgungsart: 2‑draht AC
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signalart: Schaltsignal
- Betriebsart: normalerweise offen
- Montage: nicht bündig
- Anzeige: gelbe Ausgangs-LED
- Spannungseinfluss: ±15% der Nennspannung → Schaltabstandsänderung ≤ ±1%
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Schaltvermögen: 5–200 mA
- Leckstrom: ≤1,7 mA
- Stoßfestigkeit: 500 m/s², 3 mal in jeder Richtung X, Y, Z
- Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min (zwischen aktiven Teilen und Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h in jeder Richtung X, Y, Z
- Gewicht: 160 g
Einsatzumgebung
- Betriebstemperatur: -40 ~ +80 °C
Eigenschaften / Technische Daten
- Modell: CL30-RN15AK1/S
- Serie: CL30 Induktive Näherungssensoren
- Messprinzip: induktiv (Metall)
- Schaltabstand: 15 mm
- Gehäusegröße: M30 (zylindrisch)
- Versorgung: AC 24~220 V (2‑draht)
- Ausgang: AC 2‑adrig NO, Schaltsignal, 5–200 mA
- Schutzart: IP67
- Kabel: konfektioniertes Kabel 2 m, PVC
- Materialien: Gehäuse Messing vernickelt; Messfläche PTFE
- Temperaturbereich: -40 ~ +80 °C
- Frequenz/Reaktion: 25 Hz / 20 ms
- Hysterese: <10% des Schaltabstands
- Standardziel: Stahl 45×45×1 mm
- Gewicht: 160 g
