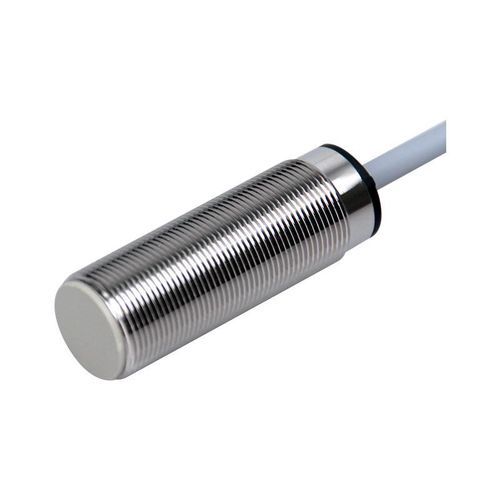

Induktiver Näherungssensor CL18-RF5DL1/SzylinderförmigM18mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- DC
- Installierung
- bündig, nichtbündig
- Material
- Messing, PVC, PTFE
- Weitere Eigenschaften
- kontaktlos
- Messbereich
0,5 cm
(0,2 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produkt
Technische Spezifikationen
Mechanische / elektrische Parameter
Umgebungsbedingungen
Hinweise
Eigenschaften / technische Daten
- Serie: CL18 Näherungssensoren
- Typ: Kältetaugliche Ausführung
- Schaltabstand: 5 mm
- Gehäuse: Zylindrisch
- Messprinzip: Induktiv
- Abmessung: M18
- Ausgang: DC 2‑adrig NO
- Kabellänge: 2 m
Technische Spezifikationen
- Erfassungsrichtung: Vorne
- Ansprechfrequenz: 800 Hz
- Ansprechzeit: 625 μs
- Erfassbare Objekte: Metall (Standardziel: Eisen 18×18×1 mm)
- Hysterese: Unter 10% des Schaltabstands
- Temperaturdrift: ±15% des Schaltabstands im Bereich -40 ~ +80 °C (Bezugswert +23 °C)
- Lieferumfang: 2 Muttern, 1 Innenzahn-Scheibe, Prüfzeugnis
Mechanische / elektrische Parameter
- Ausgangsart: DC 2‑adrig NO
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: 2‑drahtig DC
- Schutzart: IP67
- Anschluss: Vorgeformtes Kabel
- Signaltyp: Schaltsignal
- Schaltmodus: Normally open (NO)
- Montage: Einbau / bündig
- Anzeige: Gelbe Ausgangs-LED
- Restspannung: ≤3 V (≤5 V ohne Polarität), gemessen bei 100 mA, 2 m Kabel
- Spannungseinfluss: ±1% Änderung des Schaltabstands bei ±15% Versorgungsspannungsänderung
- Laststrom: 100 mA (bei 2 m Kabel)
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Schaltleistung: <100 mA
- Leckstrom: <0,8 mA
- Stoßfestigkeit: 500 m/s² in X/Y/Z, 3 Mal
- Durchschlagsfestigkeit: AC 1000 V, 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z, 2 h
- Gewicht: 100 g
Umgebungsbedingungen
- Betriebstemperatur: -40 ~ +80 °C
Hinweise
- Standardprüfkörper: Eisen 18×18×1 mm
- Lieferumfang: 2 Muttern, 1 Innenzahn-Scheibe, Prüfzeugnis
Eigenschaften / technische Daten
- Modell: CL18-RF5DL1/S
- Serie: CL18
- Schaltabstand: 5 mm
- Gehäuse: M18 (zylindrisch)
- Messprinzip: Induktiv
- Ausgang: DC 2‑adrig, normalerweise offen (NO)
- Versorgung: DC 12–24 V
- Kabellänge: 2 m
- Ansprechfrequenz: 800 Hz (Ansprechzeit 625 μs)
- Schutzart: IP67
- Betriebstemperatur: -40 ~ +80 °C
- Materialien: Gehäuse Messing vernickelt, Messfläche PTFE, Kabel PVC
- Gewicht: 100 g
