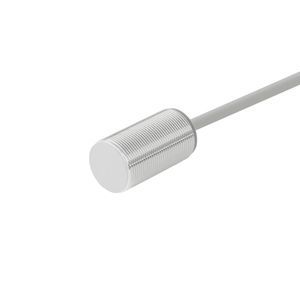

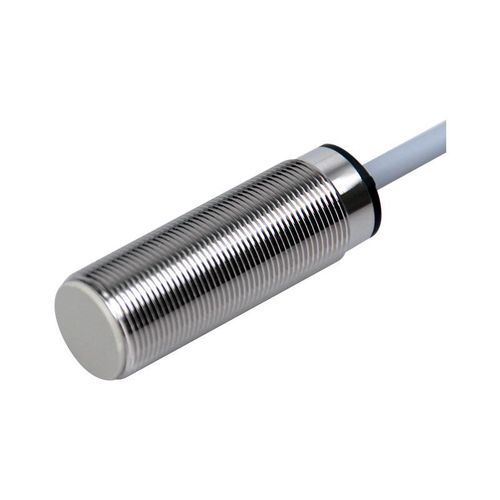

Induktiver Näherungssensor CL18-RF5DN1/SzylinderförmigM18mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
0,5 cm
(0,2 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produkt
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
- Serie / Modell: CL18 / CL18-RF5DN1/S
- Typ: Tieftemperatur-Ausführung
- Schaltabstand: 5 mm (Metall)
- Prinzip: Induktiv
- Gehäuse: M18 zylindrisch, Messing vernickelt
- Ausgang: NPN NO (normally open)
Hauptmerkmale
- Kabellänge: 2 m (vergossenes Kabel)
- Erkennungsrichtung: frontal
- Schaltfrequenz: 800 Hz
- Ansprechzeit: 625 μs
- Erfassungsobjekt: metallische Objekte
- Besonderheit: tieftemperaturfähig
- Schutzart: IP67
Technische Daten
- Versorgungsspannung: DC 12–24 V
- Stromversorgung: DC Dreileiter
- Stromaufnahme: <15 mA
- Laststrom: <100 mA
- Hysterese: <10 % des Schaltabstands
- Standardmesskörper: Eisen 18 × 18 × 1 mm
- Temperaturdrift: ±15 % des Schaltabstands im Bereich -40 bis +80 °C (Referenz +23 °C)
- Materialien: Gehäuse Messing vernickelt; Messfläche Teflon; Kabel PVC
- Lieferumfang: Muttern ×2, Zahn-Scheibe ×1, Prüfzeugnis
Mechanische / elektrische Parameter
- Ausgang: NPN NO
- Anschluss: vergossenes Kabel
- Signaltyp: Schaltausgang
- Betriebsart: normalerweise offen
- Montage: einbaufähig
- Anzeige: gelbe Ausgangsanzeige
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: Erfassungsänderung ≤ ±1 % bei ±15 % Versorgungsschwankung
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s², 3 Stöße in X, Y, Z
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h in X, Y, Z
- Gewicht: 100 g
Betriebsumgebung
- Betriebstemperatur: -40 ~ +80 °C
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von CHANKO SENSOR anzeigenWeitere Produkte von CHANKO SENSOR
CL Series Inductive Proximity Sensor-Low Temperature Resistant Type
