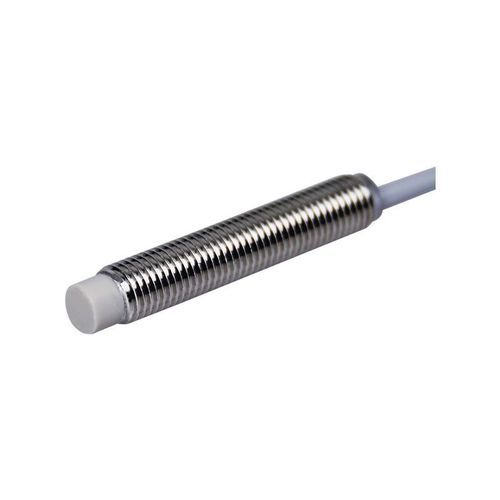

Induktiver Näherungssensor CL08-RN2AK1/SzylinderförmigM8mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M8
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- AC, 24 V AC, 220 V AC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Messbereich
0,2 cm
(0,08 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Geeignete Umgebung
Eigenschaften / Spezifikationsübersicht
- Modell: CL08-RN2AK1/S
- Serie: CL08-Serie Näherungssensoren
- Produkttyp: Kälteresistent
- Messprinzip: induktiv (für Metallerkennung)
- Gehäusegröße: M8, zylindrisch
- Schaltabstand: 2 mm
- Ausgang: AC 2-Leiter, normalerweise offen (AC 2-Leiter NO)
- Kabellänge: 2 m, konfektioniertes Kabel
Technische Daten
- Erfassungsrichtung: frontal
- Ansprechfrequenz: 25 Hz
- Ansprechzeit: 20 ms
- Erfassbare Objekte: Metallische Objekte
- Standardziel: Eisen 8×8×1 mm
- Hysterese: weniger als 10 % des Schaltabstands
- Temperaturdrift: Änderung des Schaltabstands innerhalb ±15 % im Bereich -40 bis +80°C bezogen auf +23°C
- Spezialanforderung: kälteresistent
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
- Materialien: Gehäuse: vernickeltes Messing; Messfläche: PTFE; Kabel: PVC
Mechanische / elektrische Parameter
- Versorgungsspannung: AC 24–220 V
- Versorgungsart: AC 2-Leiter
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltsignal
- Schaltart: normalerweise offen
- Montage: nicht bündig (nicht einbaufähig)
- Anzeige: gelbe Ausgangsanzeige
- Spannungseinfluss: Änderung des Schaltabstands innerhalb ±1 % bei ±15 % Versorgungsspannungsvariation
- Isolationswiderstand: ≥50 MΩ (gemessen mit DC 500 V Megger) zwischen aktiven Teilen und Gehäuse
- Schaltvermögen: 5–200 mA
- Leckstrom: ≤1,7 mA
- Stoßfestigkeit: 500 m/s², X/Y/Z Richtungen, je 3-mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z Richtungen, je 2 h
- Gewicht: 50 g
Geeignete Umgebung
- Betriebstemperatur: -40 bis 80°C
Eigenschaften / Spezifikationsübersicht
- Serie: CL08 Serie (Näherungssensoren)
- Schaltabstand: 2 mm
- Form / Aufbau: M8 zylindrisch
- Ausgang / Versorgung: AC 2-Leiter, NO, AC 24–220 V
- Schutz & Zuverlässigkeit: IP67; stoß-, vibrationsfest, hohe Durchschlagsfestigkeit und hoher Isolationswiderstand
- Zielobjekte: Metallische Objekte; Standardziel Eisen 8×8×1 mm
- Betriebstemperaturbereich: -40 bis +80°C (kälteresistente Ausführung)
