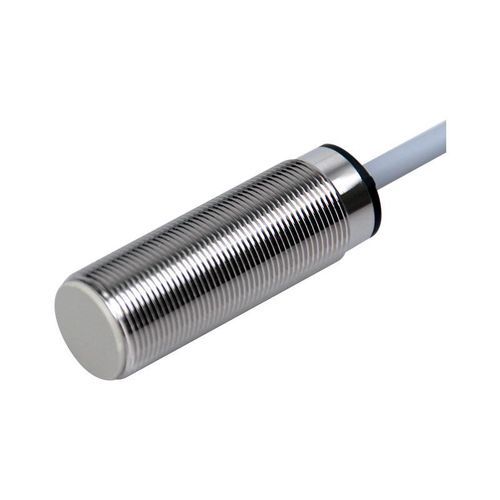

Induktiver Näherungssensor CL18 serieszylinderförmigM18mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- 24 V AC, 220 V AC, AC
- Installierung
- bündig
- Material
- Messing, PTFE, PVC
- Schutzart
- IP67
- Messbereich
Min: 0,5 cm
(0,2 in)Max: 0,5 cm
(0,2 in)- Prozesstemperatur
Min: -40 °C
(-40 °F)Max: 80 °C
(176 °F)
Beschreibung
Produktübersicht
Hauptparameter
Materialien und Zubehör
Mechanische / elektrische Parameter
Betriebsumgebung
Produktbilder und Zeichnungen
Eigenschaften / Technische Spezifikationsübersicht
- Produktname: CL18-Serie Näherungssensor (Beispiel: CL18-RF5AK1/S)
- Typ: Tieftemperaturbeständig
- Schaltabstand: 5 mm
- Gehäuse: Zylindrisch (M18)
- Messprinzip: Induktiv
- Ausgang: AC 2-Leiter, normalerweise offen (NO)
Hauptparameter
- Kabellänge: 2 m
- Messrichtung: Vorne
- Ansprechfrequenz: 25 Hz
- Ansprechzeit: 20 ms
- Erfassbare Objekte: Metall
- Standardprüfkörper: Eisen 18×18×1 mm
- Hysterese: Weniger als 10% des Schaltabstands
- Spezielle Anforderung: Tieftemperaturbeständig
Materialien und Zubehör
- Gehäuse: Vernickeltes Messing
- Messfläche: PTFE
- Kabel: PVC
- Zubehör: 2 Muttern, 1 Innenzahnscheibe, Konformitätszertifikat
Mechanische / elektrische Parameter
- Versorgungsspannung: AC 24~220 V
- Versorgungsart: AC 2-Leiter
- Schutzart: IP67
- Anschluss: Formkabel
- Signaltyp: Schaltsignal
- Betriebsart: Normally open (NO)
- Montageart: Einbau / bündig
- Anzeige: Gelbe Ausgangsanzeige
- Schaltvermögen: 5–200 mA
- Leckstrom: ≤ 1,7 mA
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Prüfspannung: AC 1000 V 50/60 Hz 1 min (Spannungsteil vs Gehäuse)
- Stoßfestigkeit: 500 m/s², X/Y/Z 3 mal
- Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: 100 g
- Spannungseinfluss: Innerhalb ±15% der Nennspannung, Schaltabstandsänderung ±1%
Betriebsumgebung
- Betriebstemperatur: -40 ~ +80 °C
- Temperaturdrift: ±15% (Referenz +23 °C) im Bereich -40 ~ +80 °C
Produktbilder und Zeichnungen
- Die Produktseite enthält Ansichtsphotos, Anschluss-/Ausgangsdiagramm, Maßzeichnung und 3D-Modell zur Installations- und Konstruktionsreferenz.
Eigenschaften / Technische Spezifikationsübersicht
- Serie: CL18
- Schaltabstand: 5 mm
- Form: M18 zylindrisch
- Messprinzip: Induktiv
- Ausgang: AC 2-Leiter, normalerweise offen (NO)
- Betriebsspannung: AC 24~220 V
- Schutzart: IP67
- Kabellänge: 2 m (Formkabel)
- Betriebstemperatur: -40 ~ +80 °C
- Gewicht: 100 g
- Zubehör: 2 Muttern, 1 Innenzahnscheibe, Konformitätszertifikat
Kataloge
CL18 Series
11 Seiten
