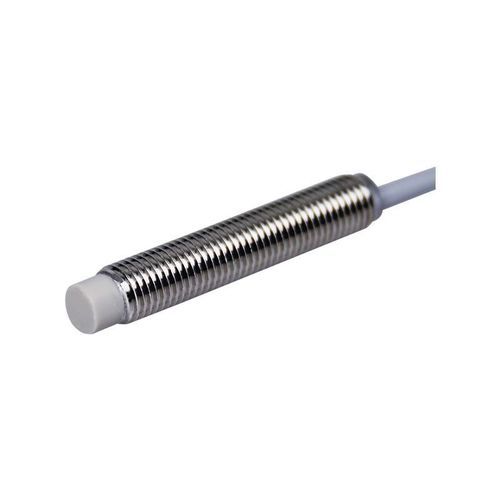

Induktiver Näherungssensor CL08-RN2DL1/SzylinderförmigM8mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M8
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- Gewinde
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Weitere Eigenschaften
- mit LED-Lichtquelle
- Messbereich
0,2 cm
(0,08 in)- Prozesstemperatur
Min: -40 °C
(-40 °F)Max: 80 °C
(176 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör & Normen
Eigenschaften / technische Zusammenfassung
- Serie: CL08 induktive Näherungssensoren
- Modell: CL08-RN2DL1/S
- Typ: tiefkältebeständige Ausführung
- Schaltabstand: 2 mm
- Bauform: zylindrisch (M8)
- Messprinzip: induktiv
- Ausgang: DC 2-Leiter, normalerweise offen (NO)
- Kabellänge: 2 m (geformtes Kabel)
Technische Daten
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erfassbare Objekte: Metall (Prüfobjekt: Eisen 8×8×1 mm)
- Totbereich/Hysterese: <10% des Schaltabstands
- Temperaturdrift: ±15% des Schaltabstands im Bereich -40 bis +80°C (Bezugswert +23°C)
- Materialien: Gehäuse aus vernickeltem Messing; Messfläche PTFE; Kabel PVC
Mechanische / elektrische Parameter
- Versorgungsspannung: DC 12–24 V
- Versorgung/Anschluss: DC 2-Leiter
- Schutzart: IP67
- Anschluss: geformtes Kabel
- Signaltyp: Schaltausgang
- Betriebsart: normalerweise offen (NO)
- Anzeige: gelbe Ausgangs-LED
- Restspannung: <3 V (<5 V bei unpolarem Anschluss) bei 100 mA Last, Kabel 2 m
- Laststrom: 100 mA (Kabel 2 m)
- Schaltvermögen: <100 mA
- Leckstrom: <0,8 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V Messgerät)
- Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min (Ladungsteile vs Gehäuse)
- Schockfestigkeit: 500 m/s², 3x in X/Y/Z
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h in X/Y/Z
- Gewicht: 50 g
Betriebsumgebung
- Betriebstemperatur: -40 bis +80°C
Zubehör & Normen
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
- Prüfobjekt: Eisen 8×8×1 mm
Eigenschaften / technische Zusammenfassung
- Modell: CL08-RN2DL1/S
- Typ: tiefkältebeständiger induktiver Sensor
- Schaltabstand: 2 mm (metallische Ziele)
- Bauform: M8 zylindrisch
- Ausgang: DC 2-Leiter NO
- Spannung: DC 12–24 V
- Schutzart: IP67
- Kabel: 2 m PVC geformt
- Ansprechverhalten: 500 Hz / 1 ms
- Betriebstemperatur: -40 bis +80°C
- Materialien: vernickeltes Messing, PTFE-Messfläche
- Gewicht: 50 g
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von CHANKO SENSOR anzeigenWeitere Produkte von CHANKO SENSOR
CL Series Inductive Proximity Sensor-Low Temperature Resistant Type
