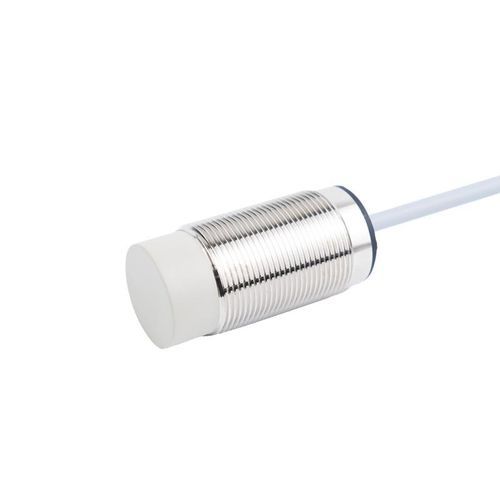

Induktiver Näherungssensor CL30-RN15DN1/SzylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, NPN
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- DC
- Installierung
- nichtbündig
- Schutzart
- IP67
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Messbereich
1,5 cm
(0,59 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Anwendungsbereiche
- Serie: CL30 Näherungssensoren
- Modell: CL30-RN15DN1/S
- Typ: Kaltbereichsausführung
- Schaltabstand: 15 mm
- Gehäuseform: zylindrisch (M30)
- Messprinzip: induktiv
- Ausgang: NPN normalerweise offen (NPN NO)
Technische Daten
- Kabellänge: 2 m
- Erkennungsrichtung: frontal
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erfassbare Objekte: metallische Werkstücke
- Spezialmerkmal: für niedrige Temperaturen geeignet
- Zubehör: Prüfbescheinigung
- Hysterese: < 10 % des Schaltabstands
- Standardtestkörper: Eisen 45 × 45 × 1 mm
- Temperaturdrift: ±15 % des Schaltabstands im Bereich -40 ~ +80 °C bezogen auf +23 °C
- Materialien: Gehäuse Messing, vernickelt; Messfläche PTFE; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgung: Drei-Draht DC
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltkontakt
- Betriebsart: normalerweise offen
- Montage: nicht einbaufähig (nicht bündig)
- Stromaufnahme: < 15 mA
- Anzeige: gelbe Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: < ±1 % Änderung des Schaltabstands bei ±15 % Versorgungsschwankung
- Laststrom: < 100 mA
- Isolationswiderstand: > 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², X/Y/Z Richtungen, je 3 Mal
- Prüfspannung: AC 1000 V 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z, je 2 h
- Gewicht: 160 g
Betriebsumgebung
- Betriebstemperatur: -40 ~ +80 °C
Anwendungsbereiche
- Metalldetektion und Positionsüberwachung in der Industrieautomation, geeignet für tieftemperaturige Umgebungen
