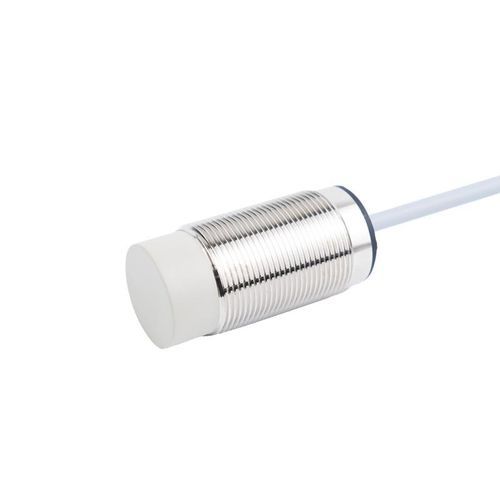

Induktiver Näherungssensor CL30-RF10DL1/SzylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Messbereich
1 cm
(0,39 in)- Prozesstemperatur
Min: -40 °C
(-40 °F)Max: 80 °C
(176 °F)
Beschreibung
Produktname
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Merkmale / Technische Daten
- Serie: CL30 induktive Näherungssensoren · Modell: CL30-RF10DL1/S
- Marke: 长江传感
Übersicht
- Typ: Kältebeständige Ausführung
- Schaltabstand: 10 mm
- Gehäuse: zylindrisch, M30
- Messprinzip: Induktiv (für Metallziele)
- Ausgang: DC 2-Leiter, normalerweise offen (NO)
Technische Daten
- Kabellänge: 2 m (gespritztes Kabel)
- Erfassungsrichtung: vorne
- Ansprechfrequenz: 800 Hz
- Ansprechzeit: 625 μs
- Erfassbare Objekte: Metall
- Spezialmerkmal: kältebeständig
- Zubehör: Konformitätsbescheinigung
- Hysterese: < 10 % des Schaltabstands
- Prüfstück: Eisen 30×30×1 mm
- Temperaturdrift: innerhalb ±15 % im Bereich -40 bis +80 °C bezogen auf +23 °C
- Materialien: Gehäuse – vernickeltes Messing; Messfläche – PTFE; Kabel – PVC
- Gewicht: 160 g
Mechanische / elektrische Parameter
- Ausgangsart: DC 2-Leiter NO
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: 2‑Leiter DC
- Schutzart: IP67
- Anschluss: gespritztes Kabel
- Signalart: Schaltkontakt
- Schaltverhalten: normalerweise offen
- Montage: bündig (eingelassen)
- Anzeige: gelbe Ausgangsanzeige
- Restspannung: < 3 V (bei nicht polarisiert < 5 V) bei 100 mA Last, 2 m Kabel
- Spannungseinfluss: Schaltabstandsänderung ≤ ±1 % bei ±15 % Versorgungsspannung
- Schaltstrom: 100 mA (bei 2 m Kabel)
- Isolationswiderstand: >50 MΩ (DC 500 V) zwischen aktiven Teilen und Gehäuse
- Schaltvermögen: <100 mA
- Leckstrom: <0,8 mA
- Stoßfestigkeit: 500 m/s², X/Y/Z Richtungen, 3 Durchgänge
- Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z Richtungen, 2 h
Betriebsumgebung
- Betriebstemperatur: -40 bis +80 °C
Merkmale / Technische Daten
- Modell: CL30-RF10DL1/S
- Serie: CL30 induktive Näherungssensoren
- Schaltabstand: 10 mm
- Gehäusegröße: M30
- Messprinzip: induktiv (Metallziele)
- Ausgang: DC 2-Leiter normalerweise offen (NO)
- Versorgungsspannung: DC 12–24 V
- Schutzart: IP67
- Kabellänge: 2 m (gespritzt)
- Ansprechfrequenz / Zeit: 800 Hz / 625 μs
- Betriebstemperatur: -40 bis +80 °C
- Materialien: vernickeltes Messinggehäuse, PTFE-Messfläche, PVC-Kabel
- Gewicht: 160 g
