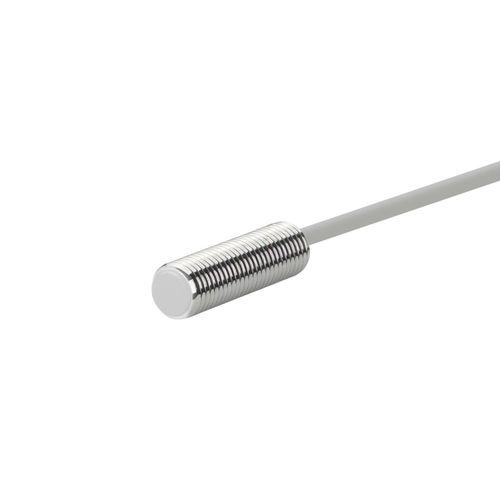

Induktiver Näherungssensor CL08-RF1AK1/S

zylinderförmigM8mit Schaltfunktion

Produkt
Induktiver Näherungssensor CL08-RF1AK1/S (Tieftemperatur-Ausführung, M8, Schaltabstand 1 mm)

Hauptmerkmale

• Für niedrige Temperaturen ausgelegt
• Schaltabstand: 1 mm
• Zylindrisches M8-Gehäuse
• Detektionsprinzip: induktiv
• AC 2-Leiter Versorgung, normalerweise geöffnet (NO)
• Formkabel, 2 m
• Schutzart IP67

Technische Daten
Produkttyp: Tieftemperatur-Ausführung
Schaltabstand: 1 mm
Gehäuse: zylindrisch M8
Detektionsprinzip: induktiv
Kabellänge: 2 m
Detektionsrichtung: frontal
Schaltfrequenz: 25 Hz
Ansprechzeit: 20 ms
Detektierbare Objekte: Metall (Standard: Fe 8×8×1 mm)
Hysterese: < 10 % des Schaltabstands
Temperaturdrift: ±15 % im Bereich -40 bis +80 °C (Referenz +23 °C)
Materialien: Gehäuse vernickeltes Messing; Detektorfläche PTFE; Kabel PVC

Mechanische / elektrische Parameter
Ausgang: AC 2-Leiter, NO
Versorgungsspannung: AC 24–220 V
Versorgungsart: AC 2-Leiter
Schutzart: IP67
Anschluss: Formkabel
Signalart: Schaltsignal
Betriebsart: normalerweise offen
Montage: bündig (eingebaut)
Anzeige: gelbe Ausgangs-LED
Spannungseinfluss: Detektionsänderung ≤ ±1 % bei ±15 % Netzspannungsabweichung
Isolationswiderstand: ≥50 MΩ (DC 500 V)
Schaltvermögen: 5–200 mA
Leckstrom: ≤1,7 mA
Stoßfestigkeit: 500 m/s², 3 Stöße pro Achse (X, Y, Z)
Durchschlagfestigkeit: AC 1000 V, 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h pro Achse
Gewicht: 50 g

Umgebungsbedingungen
Betriebstemperatur: -40 bis +80 °C

Zubehör

• Muttern ×2
• Zahnscheibe ×1
• Konformitätszertifikat
