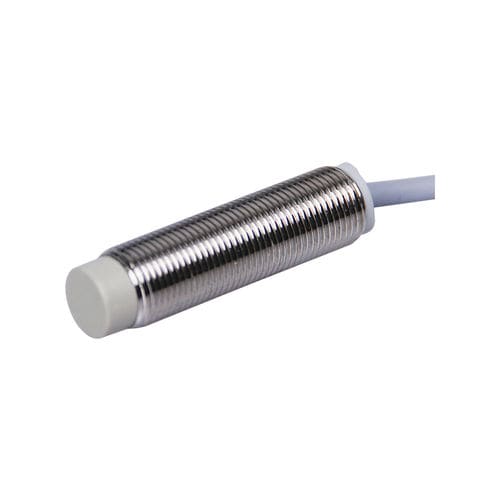

Induktiver Näherungssensor CL12-RN4DP1/SzylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- PNP, mit Schaltfunktion
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
Min: 0 mm
(0 in)Max: 4 mm
(0,16 in)- Prozesstemperatur
Min: -40 °C
(-40 °F)Max: 80 °C
(176 °F)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Kennwerte
Betriebsumgebung
Zubehör und Prüfstandard
- Typ: kältebeständiger induktiver Näherungssensor
- Modell: CL12-RN4DP1/S
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch M12
- Messprinzip: induktiv
- Ausgang: PNP, schließender Kontakt (NO)
- Anschluss: konfektioniertes 2 m Kabel
Technische Daten
- Norm-Prüfkörper: Eisen 12 × 12 × 1 mm
- Hysterese: < 10 % des Schaltabstands
- Temperaturdrift: ±15 % maximal im Bereich -40 bis +80 °C gegenüber +23 °C
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Detektierbares Objekt: Metall
- Erfassungsrichtung: frontal
Mechanische / elektrische Kennwerte
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: 3-Leiter DC
- Stromaufnahme: < 15 mA
- Ausgangstyp: PNP NO (Schaltkontakt)
- Laststrom: < 100 mA
- Anzeige: gelbe Schaltausgang-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Einfluss der Spannung: < ±1 % Änderung des Schaltabstands bei ±15 % Versorgungsspannung
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s², 3 Stöße in X, Y, Z
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h in X, Y, Z
- Betriebsmodus: normalerweise offen
- Montage: nicht einbaufähig (nicht bündig)
- Schutzart: IP67
- Gewicht: 65 g
Betriebsumgebung
- Umgebungstemperatur: -40 bis +80 °C
Zubehör und Prüfstandard
- Mitgeliefertes Zubehör: Muttern ×2, Innenzahn-Sicherungscheibe ×1, Konformitätsbescheinigung
- Prüfstandard: Eisenplatte 12 × 12 × 1 mm
