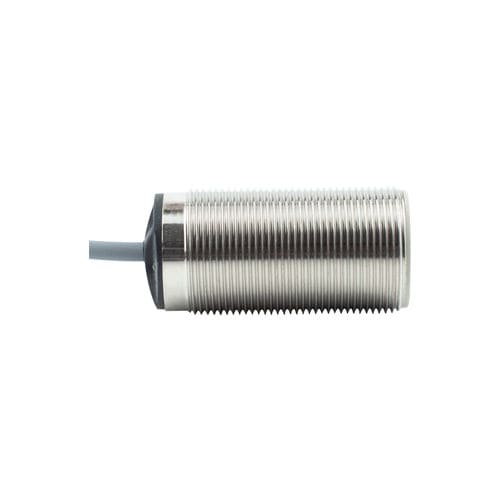

Induktiver Näherungssensor CL12-RF2DN1-S
zylinderförmigM12mit Schaltfunktion

Induktiver Näherungssensor - CL12-RF2DN1-S - CHANKO SENSOR - zylinderförmig / M12 / mit Schaltfunktion
Induktiver Näherungssensor - CL12-RF2DN1-S - CHANKO SENSOR - zylinderförmig / M12 / mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M12
Ausgangssignal
mit Schaltfunktion, NPN
Versorgungsspannung
DC, 24 VDC, 12 VDC
Installierung
bündig
Schutzart
IP67
Weitere Eigenschaften
3-Kabel
Messbereich

Min: 0 mm
(0 in)

Max: 2 mm
(0,08 in)

Prozesstemperatur

Min: -40 °C
(-40 °F)

Max: 80 °C
(176 °F)

Beschreibung

Produktübersicht
  • Produktname: CL12-RF2DN1/S
  • Serie: CL12 induktive Näherungssensoren
  • Typ: induktiver Näherungssensor, Ausführung für niedrige Temperaturen
  • Schaltabstand: 2 mm
  • Gehäuse: M12 zylindrisch
  • Erfassungsprinzip: induktiv
  • Ausgang: NPN normalerweise offen (NO)


Technische Daten
  • Standardziel: Eisen 12×12×1 mm
  • Hysterese: <10 % des Schaltabstands
  • Temperaturdrift: ±15 % im Bereich -40 bis +80 °C (Referenz +23 °C)
  • Ansprechfrequenz/-zeit: 800 Hz / 625 μs
  • Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung


Mechanische / elektrische Parameter
  • Ausgang: NPN NO
  • Versorgungsspannung: DC 12–24 V
  • Versorgungsart: DC 3-Leiter
  • Schutzart: IP67
  • Anschluss: geformtes Kabel, Länge 2 m
  • Signaltyp: Schaltsignal
  • Schaltbetrieb: normalerweise offen
  • Montage: bündig (flush)
  • Stromaufnahme: <15 mA
  • Anzeige: gelbe Ausgangs-LED
  • Schutzfunktionen: Kurzschluss- und Überspannungsschutz
  • Spannungseinfluss: Detektionsänderung ≤ ±1 % bei ±15 % Versorgungsspannung
  • Max. Laststrom: ≤100 mA
  • Isolationswiderstand: ≥50 MΩ (DC 500 V)
  • Prüfspannung: AC 1000 V 50/60 Hz 1 min
  • Stoßfestigkeit: 500 m/s², 3 Stöße je Achse X/Y/Z
  • Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h je Achse
  • Gewicht: 65 g


Einsatzumgebung
  • Betriebstemperatur: -40 bis +80 °C


Zusätzliche Informationen
  • Enthaltene Unterlagen: Anschlussplan für zylindrische Version mit geformtem Kabel und Maßblatt für die Niedertemperatur-Ausführung
