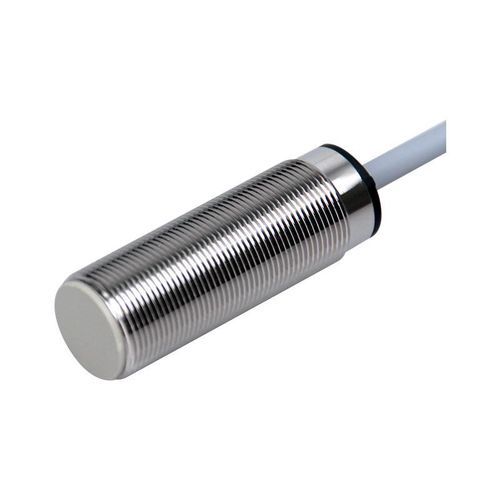

Induktiver Näherungssensor CL18-RN8DN1/SzylinderförmigM18mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- mit Schaltfunktion, NPN
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Weitere Eigenschaften
- mit LED-Lichtquelle, 3-Kabel
- Messbereich
0,8 cm
(0,31 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produkt
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Kernangaben
- Name: CL18-Serie induktiver Näherungssensor, Modell CL18-RN8DN1/S
- Produkttyp: tiefkältetauglich
- Schaltabstand: 8 mm
- Gehäuse: zylindrisch, M18
- Messprinzip: induktiv
- Ausgang: NPN, normalerweise offen (NO)
Technische Daten
- Kabellänge: 2 m
- Erkennungsrichtung: Vorderseite
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erfassbares Objekt: Metall
- Spezialmerkmal: tiefkältetauglich
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
- Hysterese: <10 % des Schaltabstands
- Norm-Prüfobjekt: Eisen 24 × 24 × 1 mm
- Temperaturdrift: Schaltabstandsvariation ±15 % im Bereich -40 bis +80 °C (Referenz +23 °C)
- Materialien: Gehäuse – vernickeltes Messing; Sensorfläche – PTFE; Kabel – PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgung: 3-adrig DC
- Schutzart: IP67
- Anschluss: vorkonfektioniertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen
- Montage: nicht bündig
- Stromaufnahme: <15 mA
- Anzeige: gelbe Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: <±1 % Schaltabstandsänderung bei ±15 % Versorgungsschwankung
- Max. Laststrom: <100 mA
- Isolationswiderstand: >50 MΩ (gemessen mit DC 500 V Megger zwischen stromführenden Teilen und Gehäuse)
- Stoßfestigkeit: 500 m/s², 3 Stöße in X, Y, Z
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h in X, Y, Z
- Gewicht: 100 g
Betriebsumgebung
- Betriebstemperatur: -40 bis +80 °C
Kernangaben
- Modell: CL18-RN8DN1/S
- Serie: CL18
- Typ: induktiver Näherungssensor für niedrige Temperaturen
- Schaltabstand: 8 mm
- Gehäuse: M18, vernickeltes Messing
- Ausgang: NPN, normalerweise offen (NO)
- Versorgungsspannung: DC 12–24 V
- Max. Ausgangsstrom: <100 mA
- Stromaufnahme: <15 mA
- Schutzart: IP67
- Temperaturbereich: -40 bis +80 °C
- Kabellänge: 2 m
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfzeugnis
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von CHANKO SENSOR anzeigenWeitere Produkte von CHANKO SENSOR
CL Series Inductive Proximity Sensor-Low Temperature Resistant Type
