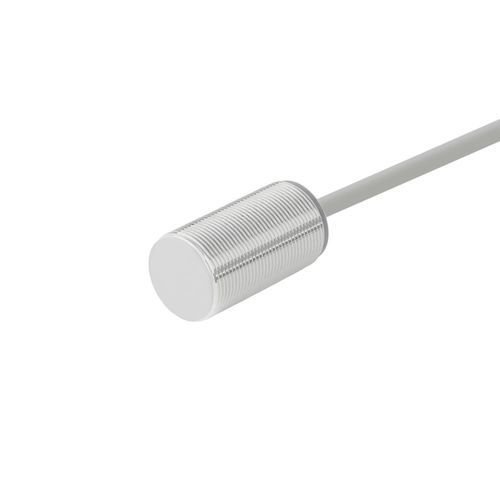

Induktiver Näherungssensor CL30-RF10DN1/SzylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC
- Schutzart
- IP67
- Anwendung
- Industrie
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Messbereich
1 cm
(0,39 in)- Prozesstemperatur
Min: -40 °C
(-40 °F)Max: 80 °C
(176 °F)
Beschreibung
Produkt
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Einsatzumgebung
Empfohlene Anwendungen
Dokumentation
Wesentliche Spezifikationen
- Modell: CL30-RF10DN1/S
- Serie: Induktive Näherungssensoren Serie CL30
Übersicht
- Typ: Niedrigtemperatur-Ausführung
- Schaltabstand: 10 mm
- Gehäuseform: Zylindrisch
- Erfassungsprinzip: Induktiv
- Gewinde / Größe: M30
- Ausgang: NPN, normalerweise offen (NO)
- Kabellänge: 2 m (geformtes Kabel)
Technische Daten
- Erfassungsrichtung: Vorderseite
- Ansprechfrequenz: 800 Hz
- Ansprechzeit: 625 μs
- Erfassbare Objekte: Metallische Objekte (Standardziel: Eisen 30×30×1 mm)
- Hysterese: < 10% des Schaltabstands
- Temperaturdrift: Bei -40 bis +80 °C, Referenz +23 °C, Schaltabstandsänderung innerhalb ±15%
- Materialien: Gehäuse: vernickelter Messing; Detektionsfläche: PTFE (Teflon); Kabel: PVC
- Zubehör: Prüfbescheinigung
Mechanische / elektrische Parameter
- Ausgang: NPN, normalerweise offen (NO)
- Versorgungsspannung: DC 12–24 V
- Versorgung: Dreiadrig DC
- Schutzart: IP67
- Anschluss: Geformtes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: Normally open
- Montage: Eingesenkt / eingebettet
- Stromaufnahme: < 15 mA
- Anzeige: Gelbe Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Bei ±15% der Nennspannung Schaltabstandsänderung ≤ ±1%
- Laststrom: < 100 mA
- Isolationswiderstand: > 50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s² in X/Y/Z, 3-mal
- Dielektrische Festigkeit: AC 1000 V, 50/60 Hz, 1 min zwischen stromführenden Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z, 2 h
- Gewicht: 160 g
Einsatzumgebung
- Betriebstemperatur: -40 bis +80 °C
Empfohlene Anwendungen
- Elektronikfertigung (3C)
- Automatisierte Parksysteme
- Logistik und Lagerhaltung
Dokumentation
- Produktdokumentation (PDF) verfügbar
Wesentliche Spezifikationen
- Modell: CL30-RF10DN1/S
- Schaltabstand: 10 mm
- Gewinde: M30
- Ausgang: NPN NO
- Versorgung: DC 12–24 V
- Kabel: 2 m (geformt)
- Schutzart: IP67
- Ansprechfrequenz: 800 Hz
- Betriebstemperatur: -40 bis +80 °C
- Gewicht: 160 g
