Induktiver Näherungssensor CL30-RF10AK1/S
zylinderförmigM302-Leiter

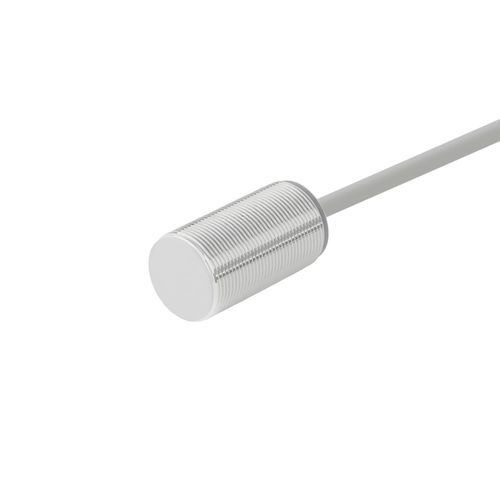

Induktiver Näherungssensor - CL30-RF10AK1/S - CHANKO SENSOR - zylinderförmig / M30 / 2-Leiter
Induktiver Näherungssensor - CL30-RF10AK1/S - CHANKO SENSOR - zylinderförmig / M30 / 2-Leiter
Induktiver Näherungssensor - CL30-RF10AK1/S - CHANKO SENSOR - zylinderförmig / M30 / 2-Leiter - Bild - 2
Induktiver Näherungssensor - CL30-RF10AK1/S - CHANKO SENSOR - zylinderförmig / M30 / 2-Leiter - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M30
Ausgangssignal
2-Leiter
Versorgungsspannung
AC
Messbereich

Max: 1 cm
(0,39 in)

Min: 1 cm
(0,39 in)

Prozesstemperatur

Max: 80 °C
(176 °F)

Min: -40 °C
(-40 °F)

Beschreibung

Produktidentifikation
  • Modell: CL30-RF10AK1/S
  • Serie: CL30 — induktive Näherungssensoren
  • Marke: 长江传感


Hauptmerkmale
  • Typ: Niedertemperatur‑Ausführung
  • Schaltabstand: 10 mm
  • Gehäuseform: zylindrisch, M30
  • Messprinzip: induktiv
  • Ausgang: AC 2‑Leiter, normalerweise geöffnet (NO)
  • Kabellänge: 2 m


Technische Daten
  • Ansprechfrequenz: 25 Hz
  • Ansprechzeit: 20 ms
  • Erfassbare Objekte: metallische Objekte (Standardprüfstück: Eisen 30×30×1 mm)
  • Hysterese: <10 % des Schaltabstands
  • Temperaturdrift: ±15 % des Schaltabstands von -40 °C bis +80 °C (Bezugswert +23 °C)
  • Materialien: Gehäuse Messing, vernickelt; Messfläche Teflon; Kabel PVC
  • Gewicht: 160 g


Mechanische / elektrische Parameter
  • Versorgungsspannung: AC 24–220 V (2‑Leiter AC)
  • Schutzart: IP67
  • Anschluss: konfektioniertes Kabel
  • Signaltyp: Schaltsignal
  • Schaltverhalten: normalerweise geöffnet
  • Montage: bündig/versenkt (flush)
  • Anzeige: gelbe Ausgangsanzeige
  • Isolationswiderstand: >50 MΩ (DC 500 V)
  • Schaltvermögen: 5–200 mA
  • Leckstrom: <1,7 mA
  • Prüfspannung: AC 1000 V 1 min zwischen aktiven Teilen und Gehäuse
  • Stoßfestigkeit: 500 m/s², X/Y/Z, 3 Schläge
  • Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z 2 h


Betriebsumgebung
  • Betriebstemperaturbereich: -40 °C bis +80 °C


Zusammenfassende Spezifikationen
  • Modell: CL30-RF10AK1/S
  • Serie: CL30
  • Schaltabstand: 10 mm
  • Gehäuse: M30
  • Kabellänge: 2 m
  • Ansprechfrequenz: 25 Hz
  • Ansprechzeit: 20 ms
  • Versorgung: AC 24–220 V
  • Ausgang: AC 2‑Leiter NO
  • Schutzart: IP67
  • Betriebstemperatur: -40 °C bis +80 °C
  • Materialien: vernickeltes Messing, Teflon‑Messfläche, PVC‑Kabel
  • Gewicht: 160 g
