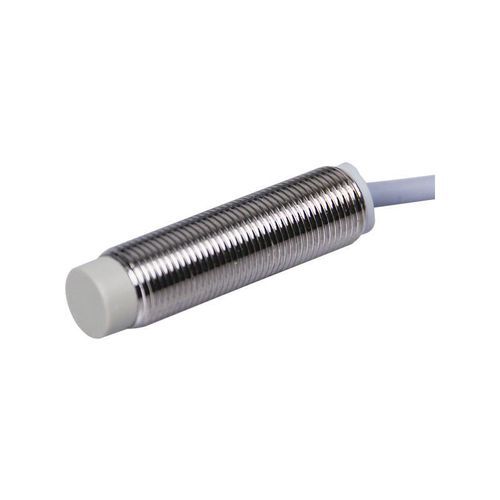

Induktiver Näherungssensor CL12-RN4AK1/SzylinderförmigM122-Leiter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- 2-Leiter
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- AC, 24 V AC, 220 V AC
- Installierung
- nichtbündig
- Material
- Messing, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- mit LED-Lichtquelle
- Messbereich
0,4 cm
(0,16 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produkt
Technische Daten
Mechanische / elektrische Werte
Einsatzumgebung
Dokumentation & Abbildungen
Merkmale / Kurzspektrum
- Modell: CL12-RN4AK1/S
- Serie: CL12
- Typ: Niedertemperatur-Ausführung
- Messprinzip: Induktiv
- Schaltabstand: 4 mm
- Gehäusegröße: M12
- Ausgang: AC Zwei-Leiter, Öffner (NO)
Technische Daten
- Kabellänge: 2 m
- Erfassungsrichtung: Front
- Schaltfrequenz: 25 Hz
- Schaltzeit: 20 ms
- Zielobjekt: Metall (Prüfstandard: Eisen 12×12×1 mm)
- Spezialmerkmal: Kältebeständig
- Zubehör: 2 Muttern, 1 Innenzahnscheibe, Konformitätszertifikat
- Hysterese: ≤ 10 % des Schaltabstands
- Temperaturdrift: ±15 % im Bereich -40 bis +80 °C (Bez. +23 °C)
- Materialien: Messing, vernickeltes Gehäuse; Teflon-Sensorfläche; PVC-Kabel
Mechanische / elektrische Werte
- Ausgang: AC Zwei-Leiter, NO
- Versorgungsspannung: AC 24–220 V
- Stromversorgung: Zwei-Leiter AC
- Schutzart: IP67
- Anschluss: Formkabel
- Signaltyp: Schaltsignal
- Betriebsart: Öffner
- Montage: Nicht bündig
- Anzeige: Gelbe Ausgangs-LED
- Spannungseinfluss: ±15 % → Schaltabstandsänderung ≤ ±1 %
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Schaltvermögen: 5–200 mA
- Leckstrom: ≤ 1,7 mA
- Stoßfestigkeit: 500 m/s², X/Y/Z 3 mal
- Dielektrische Festigkeit: AC 1000 V, 1 min (aktive Teile vs. Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: 65 g
Einsatzumgebung
- Betriebstemperatur: -40 ~ +80 °C
Dokumentation & Abbildungen
- Anschluss- und Außendimensionen-Diagramm
- Abmessungszeichnung für Niedertemperatur-Ausführung
- Handbuch (PDF)
Merkmale / Kurzspektrum
- Serie: CL12
- Schaltabstand: 4 mm
- Gehäuse: M12 zylindrisch
- Versorgung: AC 24–220 V, Zwei-Leiter
- Ausgang: AC Zwei-Leiter NO
- Schutzart: IP67
- Betriebstemperatur: -40 bis +80 °C
- Gewicht: 65 g
