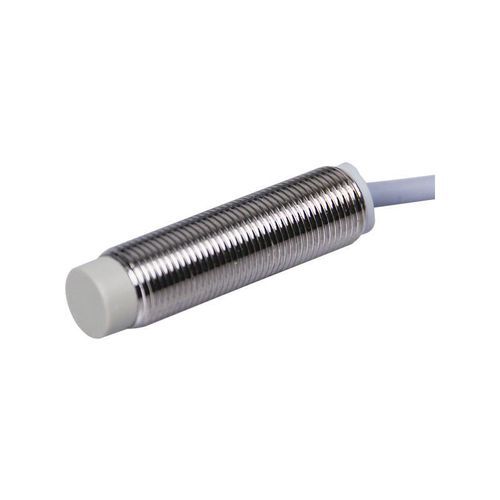

Induktiver Näherungssensor CL12-RN4DL1/SzylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Weitere Eigenschaften
- mit LED-Lichtquelle
- Messbereich
0,4 cm
(0,16 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produktname
Produktübersicht
Verpackung / Zubehör
Steuerung / Maße
Anwendungsumgebung
Eigenschaften / Technische Daten
- CL12-RN4DL1/S — Näherungssensor (induktiv) der Serie CL12
Produktübersicht
- Typ: Tieftemperatur-Ausführung
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch (M12)
- Erfassungsprinzip: Induktiv
- Ausgang: DC 2-Draht, normalerweise offen (NO)
Verpackung / Zubehör
- Lieferumfang: 2 Muttern, 1 Zahnscheibe, Prüfzertifikat
Steuerung / Maße
- Anschlussplan und Abmessungszeichnung für die Tieftemperatur-Ausführung liegen vor (Produktseite enthält entsprechende Abbildungen)
Anwendungsumgebung
- Umgebungstemperatur: -40 bis +80 °C
Eigenschaften / Technische Daten
- Typ: Tieftemperatur
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch (M12)
- Prinzip: induktiv
- Kabellänge: 2 m (vormontiertes Kabel)
- Erfassungsrichtung: frontal
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Detektierbare Objekte: Metall (Standardziel: Eisen 12×12×1 mm)
- Hysterese: weniger als 10 % des Schaltabstands
- Temperaturdrift: ±15 % im Bereich -40 bis +80 °C gegenüber +23 °C
- Materialien: Gehäuse – vernickelter Messing; Messfläche – PTFE; Kabel – PVC
- Ausgangstyp: DC 2-Draht, normalerweise offen (NO)
- Versorgungsspannung: DC 12–24 V
- Stromversorgung: DC 2-Draht
- Schutzart: IP67
- Anschluss: vormontiertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen
- Montage: nicht einbaufähig (nicht flankierend)
- Anzeige: gelbe Ausgangs-LED
- Restspannung: weniger als 3 V (ohne Polung: weniger als 5 V) bei 100 mA, 2 m Kabel
- Spannungseinfluss: Schaltabstandsänderung ≤ ±1 % bei ±15 % Versorgungsspannung
- Laststrom: 100 mA (2 m Kabel)
- Isolationswiderstand: ≥50 MΩ (DC 500 V zwischen aktiven Teilen und Gehäuse)
- Schaltvermögen: weniger als 100 mA
- Leckstrom: weniger als 0,8 mA
- Stoßfestigkeit: 500 m/s², 3 Stöße pro Richtung X/Y/Z
- Dielektrische Festigkeit: AC 1000 V, 1 min (zwischen aktiven Teilen und Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, Schwingungsamplitude 1,5 mm, 2 h pro Richtung X/Y/Z
- Gewicht: 65 g
