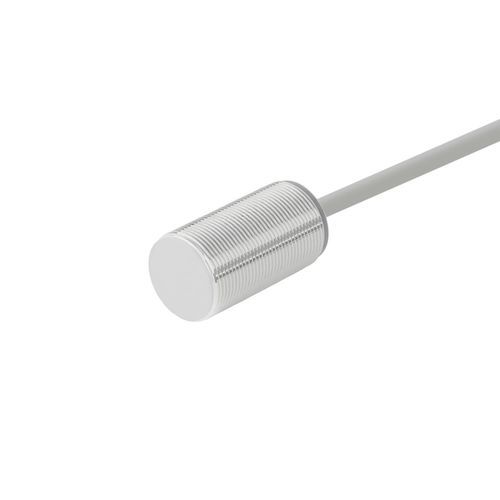

Induktiver Näherungssensor a suppzylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- AC
- Installierung
- bündig
- Schutzart
- IP67
- Weitere Eigenschaften
- mit LED-Lichtquelle
- Messbereich
Max: 1 cm
(0,39 in)Min: 1 cm
(0,39 in)- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -40 °C
(-40 °F)
Beschreibung
Produkt
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Umgebung
Dokumentation
Zusätzliche technische Daten
- Modell: CL30-RF10AK1/S
- Serie: CL30 induktive Näherungssensoren
Hauptmerkmale
- Ausführung: kältetaugliche Version
- Schaltabstand: 10 mm
- Gehäuseform: zylindrisch (M30)
- Messprinzip: induktiv
- Ausgang: AC 2‑Leiter, NO (schließer offen)
- Kabellänge: 2 m (eingefügtes Kabel)
- Erfassungsrichtung: vorn
- Ansprechfrequenz: 25 Hz
- Ansprechzeit: 20 ms
- Erfassbares Ziel: Metall
- Anzeige: gelbe Ausgangs-LED
Technische Daten
- Hysterese: < 10% des Schaltabstands
- Standardprüfkörper: Fe 30 × 30 × 1 mm
- Temperaturdrift: ±15% im Bereich -40 bis +80 °C (bezogen auf +23 °C)
- Materialien: Gehäuse – 黄铜镀镍; Messelement – 特氟龙; Kabel – PVC
- Gewicht: 160 g
Mechanische / elektrische Parameter
- Ausgangsart: AC 2‑Leiter NO
- Betriebsspannung: AC 24–220 V
- Versorgung: 2‑Leiter AC
- Schutzart: IP67
- Anschluss: vormontiertes Kabel
- Signalart: Schaltausgang
- Betriebsart: normalerweise offen
- Montage: bündig/eingelassen
- Spannungseinfluss: Abstandänderung ≤ ±1% bei ±15% Versorgungsschwankung
- Isolationswiderstand: >50 MΩ (DC 500 V)
- Schaltleistung: 5–200 mA
- Leckstrom: < 1,7 mA
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min
- Stoßfestigkeit: 500 m/s, 3 Stöße in X, Y, Z
- Vibrationsfestigkeit: 10–55 Hz, Doppelhub 1,5 mm, 2 h/Achse
Umgebung
- Betriebstemperatur: -40 bis +80 °C
Dokumentation
- Produktanleitung (PDF) und 3D-Modell (STP) zum Download verfügbar
Zusätzliche technische Daten
- Modell: CL30-RF10AK1/S
- Serie: CL30
- Prinzip: Induktiv
- Schaltabstand: 10 mm
- Durchmesser / Größe: M30
- Versorgung: AC 24–220 V, 2‑Leiter
- Ausgang: AC 2‑Leiter NO, Schaltausgang
- Schutzart: IP67
- Betriebstemperatur: -40 bis +80 °C
- Materialien: Gehäuse – 黄铜镀镍; Messelement – 特氟龙; Kabel – PVC
- Gewicht: 160 g
