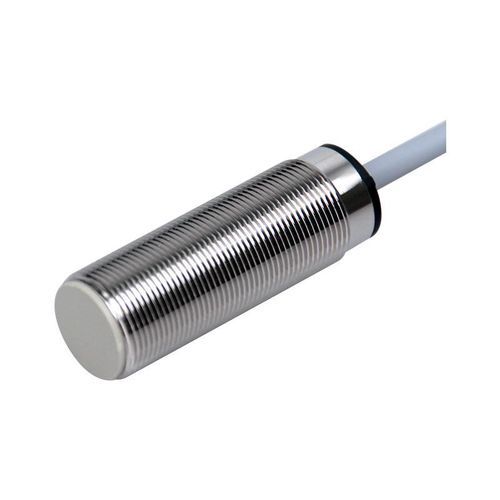

Induktiver Näherungssensor CL18-RN8AK1/SzylinderförmigM18mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- AC, 24 V AC, 220 V AC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Anwendung
- Industrie
- Messbereich
0,8 cm
(0,31 in)- Prozesstemperatur
Min: -40 °C
(-40 °F)Max: 80 °C
(176 °F)
Beschreibung
Produktübersicht
Technische Spezifikationen
Mechanische/elektrische Parameter
Einsatzumgebung
Empfohlene Anwendungen
Zubehör und Unterlagen
Technische Merkmale
- Produkttyp: Kälteresistent
- Schaltabstand: 8 mm
- Gehäuseform: Zylindrisch
- Messprinzip: Induktiv
- Abmessung: M18
- Ausgang: AC 2-adrig NO
Technische Spezifikationen
- Kabellänge: 2 m
- Erfassungsrichtung: Vorne
- Arbeitsfrequenz: 25 Hz
- Ansprechzeit: 20 ms
- Erfassbares Material: Metall
- Besonderheit: Kälteresistent
- Zubehör: Muttern x2, Zahnscheibe x1, Prüfzeugnis
- Hysterese: ≤10% des Schaltabstands
- Normziel: Stahl 24×24×1 mm
- Temperaturdrift: ±15% des Schaltabstands im Bereich -40 ~ +80 °C (Referenz +23 °C)
- Materialien: Gehäuse—vernickeltes Messing; Messfläche—PTFE; Kabel—PVC
Mechanische/elektrische Parameter
- Ausgang: AC 2-adrig NO
- Versorgungsspannung: AC 24~220 V
- Versorgungsart: Wechselstrom zweiadrig
- Schutzart: IP67
- Anschluss: Vormontiertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: Ruhekontakt (NO)
- Montage: Nicht bündig
- Anzeige: Gelbe Ausgangsanzeige
- Spannungseinfluss: Abstandsschwankung ≤±1% bei ±15% Versorgungsspannungsänderung
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Schaltvermögen: 5–200 mA
- Leckstrom: ≤1,7 mA
- Stoßfestigkeit: 500 m/s², X/Y/Z 3 Mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm, X/Y/Z je 2 h
- Gewicht: 100 g
Einsatzumgebung
- Betriebstemperatur: -40 ~ +80 °C
Empfohlene Anwendungen
- 3C-Elektronik
- Automatisierte Parksysteme
- Logistik und Lagerhaltung
Zubehör und Unterlagen
- Beigefügtes Zubehör: Muttern x2, Zahnscheibe x1, Prüfzeugnis
- Downloads: Datenblatt (PDF) und 3D-Datei (STP)
Technische Merkmale
- Modell: CL18-RN8AK1/S
- Serie: CL18 Näherungssensor-Serie
- Typ: Induktiver Näherungssensor (kälteresistent)
- Schaltabstand: 8 mm
- Bauform: M18 zylindrisch
- Versorgung: AC 24~220 V, zweiadrig
- Ausgang: Schaltsignal, NO (AC zweiadrig), 5–200 mA
- Schutzart: IP67
- Kabellänge: 2 m (vormontiert)
- Betriebstemperatur: -40 ~ +80 °C
- Materialien: Vernickeltes Messinggehäuse, PTFE-Messfläche, PVC-Kabel
