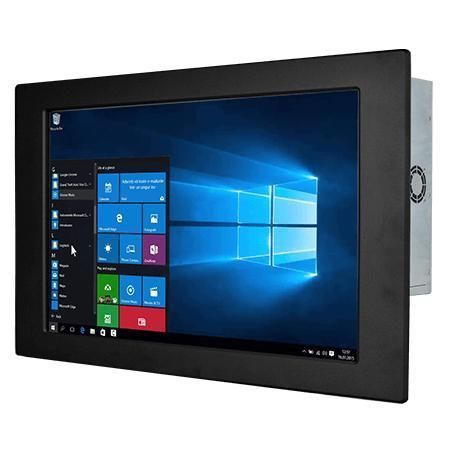

Panel-PC / mit resisitivem Touchscreen W24IF7T-PMA2

LCDmit LED-Rückbeleuchtung24"

Produktübersicht
Der Winmate W24IF7T-PMA2 ist ein 24-Zoll Panel-Mount Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er unterstützt Intel® Core™ i3 / i5 / i7 der 9. Generation, flexible Speicheroptionen (M.2 und 2,5" SATA), mehrere I/Os, TPM 2.0 sowie Panel- und VESA-Montageoptionen für industrielle Einsätze.

Hauptmerkmale

• 24.0" FHD (1920 x 1080) Display, 250 nits
• Intel® 9. Generation Core™ i3 / i5 / i7 CPU-Optionen
• Flexibler Speicher: M.2 NVMe/SATA + 2 x SATA III (2,5") mit RAID 0/1
• Mehrere I/O: 4 x USB 3.2 Gen1, serielle Anschlüsse, 2 x Gigabit LAN
• 12V DC Eingang (Din4 Pin); DisplayPort und HDMI Ausgänge
• TPM 2.0 und optionales WLAN/Bluetooth über M.2 Slot

Highlights

• Optionaler resistiver Touch oder Schutzglas ohne Touch
• Energiesparendes Design mit aktiver Lüfterkühlung für Dauerbetrieb
• Standard Panel-Mount, optional Rück- oder VESA-Montage

Display

• Größe: 24.0 inches
• Touch/Glas: Resistiver Touch (optional); Schutzglas ohne Touch (optional)
• Auflösung: 1920 x 1080
• Helligkeit: 250 nits; Kontrast: 3000:1
• Blickwinkel: 89/89/89/89; aktive Fläche: 527.04 x 296.46 mm

System-Spezifikation

• CPU: Standard i7-9700TE (1.8 GHz bis 3.8 GHz); optional i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Memory: 2 x non-ECC SO-DIMM, bis zu 64 GB
• Storage: 128 GB SSD Standard; Optionen bis 2 TB; M.2 2280 M-Key + 2 x SATA III
• Ethernet: Dual Intel® Gigabit Controller
• Sicherheit & OS: TPM 2.0; Windows 10 IoT Enterprise (64-bit) oder Linux Ubuntu optional

Mechanik

• Abmessungen: 606 x 376 x 76 mm; Ausschnitt: 560.5 x 327.5 mm
• Gewicht: 8.7 kg
• Montage: Panel-Mount (Standard); VESA (optional)
• Gehäuse: Metall; Kühlung: Lüfterdesign

Umgebung

• Betriebsfeuchte: 10%–90% RH (nicht kondensierend)
• Betriebstemperatur: 0°C bis 50°C; Lagerung: -10°C bis 60°C

Zertifizierung

• CE
• FCC

I/O Ports

• USB: 4 x USB 3.2 Gen1 (Type-A)
• Seriell: 1 x RS232/422/485 (konfigurierbar) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (Standard); 1 x HDMI 1.4 (optional)
• Audio: Mic-in, Line-out, 2 x Lautsprecher
• Erweiterung: M.2 2280/2242 M-Key (NVMe/SATA); M.2 2230 E-Key (Wi‑Fi); PCIe 3.0 x16 optional
• Anzeige: Power- und Storage-LED; Helligkeitsregelung per Drehknopf
• Stromversorgung: 1 x 12V DC (Din4 Pin)

Steuerung & Zubehör

• Tasten: Power und Reset
• Zubehör: 100–240V AC-DC Adapter, Netzkabel, VESA-Schrauben, Montageclips, Treiber-CD & Manual (je nach Lieferung)

Technische Daten

• Modell: W24IF7T-PMA2
• Display: 24.0" FHD (1920 x 1080), 250 nits, 3000:1
• CPU-Optionen: i7-9700TE / i5-9500TE / i3-9100TE
• Speicher: Bis zu 64 GB DDR4 SO-DIMM
• Speicherlösungen: M.2 NVMe/SATA + 2 x SATA III (2.5") mit RAID-Unterstützung
• Netzwerk: Dual Intel Gigabit LAN
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise (64-bit), Linux Ubuntu (optional)
• Montage: Panel mount Standard, VESA optional
• Betriebsbereich: 0°C bis 50°C, 10%–90% RH nicht kondensierend
• Zertifizierungen: CE, FCC
