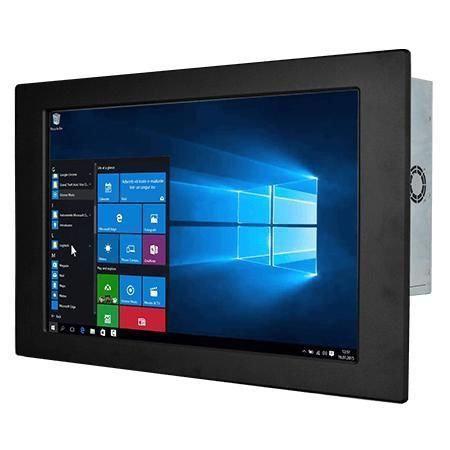

Panel-PC / mit resisitivem Touchscreen W22IF7T-PMA3

LCDmit LED-Rückbeleuchtung21,5"

Produktübersicht
Der Winmate W22IF7T-PMA3 ist ein 21,5" Panel-Mount Panel-PC für Maschinensteuerung, Fabrikautomation und Operator-HMIs. Ausgestattet mit Intel® Core™ Prozessoren der 9. Generation bietet er flexible Speicheroptionen, umfangreiche I/Os, TPM 2.0 und wählbare Betriebssysteme in einem Metallgehäuse mit Lüfterkühlung für dauerhaften Industrieeinsatz.

Hauptmerkmale

• 21,5" Full HD Display (1920 x 1080), 250 nits
• Intel® Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• M.2 NVMe/SATA + 2 x SATA III für 2,5" Laufwerke (RAID 0/1 optional)
• 4 x USB 3.2 Gen1, 2 serielle Schnittstellen, 2 x Gigabit LAN
• 12 V DC Eingang (Din4 Pin); DP1.2 Standard, HDMI 1.4 optional
• Widerstandstouch oder Schutzglas optional; TPM 2.0

Zertifizierungen

• CE
• FCC

Display / Bedienoberfläche
Resistiver Touchscreen (optional) oder Schutzglas ohne Touchfunktion (optional). Helligkeit 250 nits, Kontrast 3000:1, Betrachtungswinkel 89/89/89/89, aktive Fläche 476.64 x 268.11 mm.

System Spezifikation

• Prozessor: i7-9700TE (Default); optional i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Speicher: 2 x non‑ECC SO‑DIMM bis zu 64 GB
• Speicher: 1 x M.2 2280 M‑Key + 1 x M.2 2242 B‑Key; 2 x SATA III für 2,5"; 128 GB SSD default, Optionen verfügbar
• Ethernet: 2 x Intel® Gigabit Controller
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise (64‑bit) oder Linux
• WLAN/BT: optional (M.2 2230 E‑Key)

Mechanik & Montage
Panel-Montage standardmäßig, VESA-Montage optional. Metallgehäuse, Abmessungen 534 x 349 x 81 mm, Ausschnittmaß 508 x 302 mm. Gewicht ca. 7,2 kg. Lüfterkühlung (Fan Design).

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -10 °C bis 60 °C

I/O Ports

• USB: 4 x USB 3.2 Gen1 Type‑A
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (Default); 1 x HDMI 1.4 (optional)
• Audio: Mic in, Line out, 2 Lautsprecher
• Erweiterung: M.2 2280/2242 M‑Key, M.2 2230 E‑Key, optional PCIe 3.0 x16
• Anzeigen & Bedienelemente: Power‑LED, Storage‑LED, Helligkeitsregler
• Stromversorgung: 12 V DC (Din4 Pin)

Steuerung

• Tasten: Power und Reset

Zubehör

• 100~240 V AC→DC Adapter, Netzkabel, VESA Schrauben, Montageclips, Treiber‑CD & Handbuch

Charakteristika / technische Spezifikationen

• Modell: W22IF7T-PMA3
• Brand: Winmate
• Display: 21,5" 1920x1080, 250 nits
• CPU Optionen: i7-9700TE / i5-9500TE / i3-9100TE
• Speicher: bis zu 64 GB DDR4
• Speicherlösungen: M.2 NVMe/SATA + 2 x SATA III
• I/O: 4 x USB3.2, 2 x GbE, serielle Ports, DP/HDMI, Audio
• Abmessungen / Gewicht: 534 x 349 x 81 mm / ~7.2 kg
• Betriebsbereich: 0°C–50°C; 10%–90% RH
• Zertifizierungen: CE, FCC
