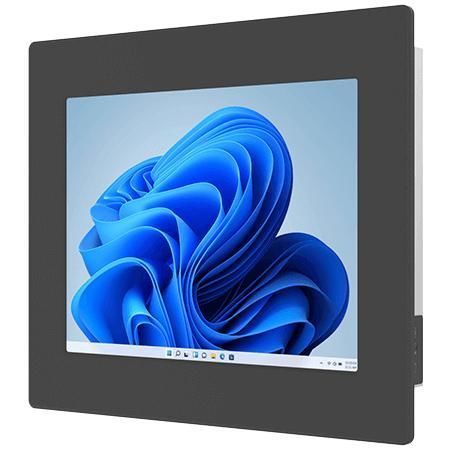

Panel-PC / mit resisitivem Touchscreen R12IAN3S-PMM2

TFT LCD12,1"Intel® Processor N100

Übersicht
Winmate R12IAN3S-PMM2 ist ein 12,1 Zoll XGA Panel‑Mount Panel‑PC, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Er kombiniert Intel® Alder Lake‑N Prozessoroptionen (N100 Standard, N150 optional), ein lüfterloses Metallgehäuse und umfangreiche I/O für eingebettete Industrieanwendungen.

Wesentliche Vorteile

• 12,1 Zoll XGA TFT‑LCD (1024 x 768), 500 nits
• Intel® Alder Lake‑N (N100 Standard, N150 optional)
• 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• Vielseitige I/O: HDMI (optional), USB 3.2 Gen2 Typ‑C (DP‑Alt), USB 3.2 Gen1 Typ‑A, USB 2.0, COM‑Anschlüsse
• Panel‑Montage (Standard) und optional VESA; Metallgehäuse; lüfterloses Design

Typische Anwendungen

• Maschinensteuerung und Fabrikautomation
• Bediener‑HMI und Überwachungsstationen
• Eingebettete OEM‑Systeme mit langer Verfügbarkeit

Zertifizierungen

• CE
• FCC

Technische Spezifikationen

• Display: 12.1 inches; Auflösung: 1024 x 768 (XGA); Helligkeit: 500 nits; Kontrast: 1000:1; Blickwinkel: 89/89/89/89; Active Area: 245.76 x 184.32 mm; Touch/Glas: Resistiver Touch optional oder Schutzglas ohne Touch optional
• Prozessor: Intel® Processor N100 (6M Cache, up to 3.40 GHz) Standard; Intel® Processor N150 (6M Cache, up to 3.60 GHz) optional
• Speicher: 4 GB Standard; optional 8 GB, 16 GB; 1 x SO‑DIMM DDR5‑4800, max. 16 GB
• Speicher (Storage): 128 GB SSD Standard; optional 256/512 GB, 1 TB, 2 TB, 4 TB; 1 x SATA III für 2.5‑inch SSD/HDD bis 2 TB (nur wenn NVMe nicht vorhanden)
• Ethernet Controller: 2 x Intel® 2.5 Gigabit Ethernet
• Sicherheit: TPM 2.0
• Betriebssystem: Optionen Windows 11 IoT Enterprise 64‑bit; Windows 11 Pro 64‑bit; Linux Ubuntu 24.04 (Wake on Touch nicht unterstützt)
• WLAN/BT: optional über M.2 2230 E‑Key Slot
• Abmessungen: 324 x 274 x 57 mm; Cut‑out: 303 x 234.5 mm; Gewicht: 2,6 kg
• Montage: Panel Mount Standard; VESA optional; Gehäuse: Metall; Kühlung: fanless
• Umgebung: Betriebsfeuchte 10%–90% RH non‑condensing; Betriebstemperatur 0°C bis 50°C; Lagertemperatur -10°C bis 60°C
• I/O Anschlüsse: USB 2 x USB 3.2 Gen1 Typ‑A; 1 x USB 3.2 Gen2 Typ‑C (DP Alt Mode); Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN: 2 x 2.5 Giga RJ45; Video: 1 x HDMI 2.0b (optional); Audio: 2 x Lautsprecher; Erweiterung: 1 x M.2 2230 E‑Key; Anzeigen: LED Power/Storage; Helligkeitsregler
• Stromversorgung: Eingang 1 x 12V DC (2.5φ DC Jack); Adapter: 12V 50W
• Bedienelemente: 1 x Power Button; 1 x Reset Button
• Zubehör: 100~240V AC zu DC Adapter; Netzkabel; VESA Schrauben; Montageclips
