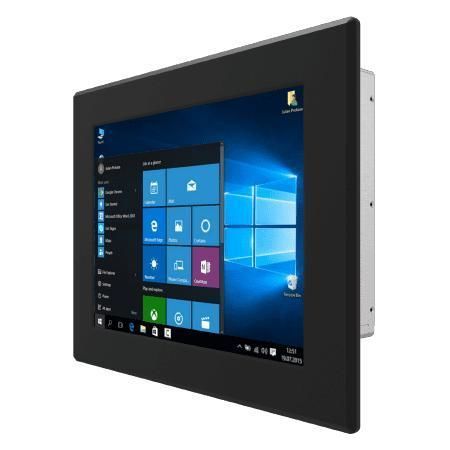

Panel-PC / mit resisitivem Touchscreen R15IT7T-PMC3

15"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Übersicht
Der Winmate R15IT7T-PMC3 ist ein 15,0" Panel-Mount Panel-PC mit Intel® Core™ i5 (Tiger Lake), ausgelegt für Maschinensteuerung, Fabrikautomation und Operator-HMI. Entwickelt für industrielle Einkäufer, OEMs und Systemintegratoren, die lange Verfügbarkeit, umfangreiche I/O und lüfterlosen Betrieb benötigen.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (ohne vPro) oder i5-1145G7E (mit vPro)
• Auflösung 1024 x 768, Helligkeit 300 nits, Kontrast 2000:1
• Multi-Display-Unterstützung: DP / HDMI / LVDS / eDP
• Vielseitige I/O: serielle Ports, USB, LAN, Audio/Video-Ausgänge
• 12V DC Single-Voltage Eingang; metallgehäuse, lüfterloses Design

Produkt-Highlights und Funktionen

• Display-Oberflächen: resistiver Touch (optional) oder Schutzglas (ohne Touch)
• Lüfterloses Design und optimierte Wärmeableitung für Dauerbetrieb
• Montage: Panel-Mount (Standard) oder optional VESA; Rück- und bündige Montageoptionen
• Sicherheit: TPM 2.0; optionale WLAN-Module (M.2 2230 E-Key)

Display

• Größe: 15,0 inches
• Touch / Glass: resistiver Touchscreen (optional); Schutzglas ohne Touch-Funktion (optional)
• Auflösung: 1024 x 768
• Helligkeit: 300 nits
• Kontrastverhältnis: 2000:1
• Sichtwinkel: 88/88/88/88
• Aktive Fläche: 304.1 x 228.1 mm

System-Spezifikation

• Prozessor: Intel Core i5-1135G7 2.4 GHz (bis zu 4.2 GHz)
• Arbeitsspeicher: 2 x non-ECC SO-DIMM, bis zu 64 GB (32 GB pro DIMM)
• Speicher: 128 GB SSD Standard; optional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III für 2.5" SSD/HDD (optional)
• Ethernet: 2 x Intel® Ethernet Controller (1 x Gigabit RJ45; 1 x 2.5 Gigabit RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Ubuntu 22.04 (Wake on Touch nicht unterstützt)

Mechanik

• Abmessungen (B x H x T): 400 x 320 x 70 mm
• Ausschnitt (Cut out): 360 x 274 mm
• Gewicht: ca. 4,2 kg
• Gehäuse: Metall
• Montage: Panel-Mount (Standard), VESA-Montage (optional)

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C–50°C
• Lagerungstemperatur: -10°C–60°C

Zertifizierung

• CE
• FCC

IO-Ports

• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• Seriell: 1 x RS232/422/485 (Standard RS232), 1 x RS232
• LAN: 1 x Gigabit RJ45; 1 x 2.5 Gigabit RJ45
• Video: 1 x DP1.4 (Standard); 1 x HDMI 2.0 (optional)
• Audio: Mic-in, Line-out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 4.0 (x16) Slot (x4 Signal)
• Anzeige: LEDs für Power und Storage
• Helligkeitsregelung: 1 x Drehregler
• Stromeingang: 1 x 12V DC DIN4-Pin Connector

Bedienung & Zubehör

• Tasten: 1 x Power, 1 x Reset
• Zubehör: 100–240V AC zu 12V DC Adapter (120W), Netzkabel, VESA-Schrauben, Montage-Clips

Stromversorgung

• Nennspannung: 12V DC
• Adapter: 12V 120W

Technische Daten

• Modell: R15IT7T-PMC3
• Marke: Winmate
• Display: 15,0" / 1024 x 768 / 300 nits / 2000:1
• CPU: Intel Core i5-1135G7 (Tiger Lake)
• RAM: bis zu 64 GB (2 x SO-DIMM)
• Speicher: 128 GB SSD Standard; Optionen bis 4 TB; optionale SATA III Bay
• LAN: Gigabit + 2.5 Gigabit
• USB: 4 x USB 3.2 Gen2 Type-A
• Serielle Ports: RS232/422/485 + RS232
• Videoausgänge: DP1.4 (Standard), HDMI 2.0 (optional)
• Abmessungen: 400 x 320 x 70 mm
• Gewicht: ca. 4,2 kg
• Betriebstemperatur: 0°C–50°C; Lagerung: -10°C–60°C
• Zertifikate: CE, FCC
