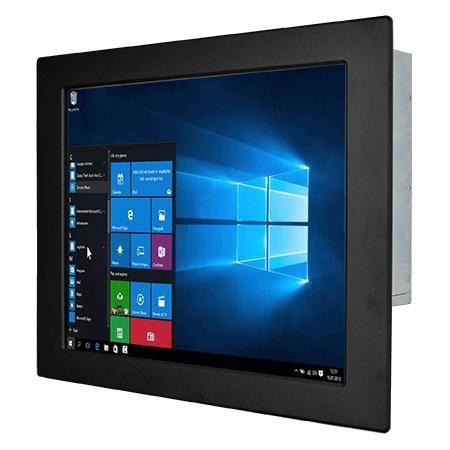

Panel-PC / mit resisitivem Touchscreen R19IP7T-PMA1

19"Intel® Pentium® N42001280 x 1024

Übersicht
Der Winmate R19IP7T-PMA1 ist ein 19‑Zoll Panel‑Mount Panel‑PC auf Basis der Intel® Pentium® N4200 (Apollo Lake) Plattform. Konzipiert für Maschinensteuerung, Fabrikautomation und Bediener‑HMI in industriellen und OEM‑Umgebungen, bietet das Gerät flexible Speicher‑ und I/O‑Optionen, lüfterloses Wärmemanagement und einen 12 V DC Stromanschluss für Embedded‑Installationen.

Wesentliche Merkmale

• Intel® Pentium® N4200 Prozessor (1,10 GHz Basis, Boost bis 2,5 GHz)
• 19‑Zoll Display, Auflösung 1280×1024, Helligkeit 400 nits
• Speicher: 128 GB SSD ab Werk; optional 256/512 GB/1 TB; 2 x SATA III für 2,5" HDD/SSD; M.2 2242 B‑Key
• I/O: 4 x USB 3.2 Gen1 (Type‑A), 2 serielle Schnittstellen (RS232/422/485 konfigurierbar), 2 x Gigabit LAN (Intel)
• Optional resistiver Touch oder Schutzglas; DisplayPort und optional HDMI
• Lüfterloses Design, Metallgehäuse, TPM 2.0 Unterstützung
• 12 V DC Eingang (Din4 Pin); optionales 12 V 84 W Netzteil

Display

• Größe: 19,0 Zoll
• Auflösung: 1280 × 1024
• Helligkeit: 400 nits
• Kontrast: 1000:1
• Blickwinkel: 85/85/80/80
• Touch‑Optionen: resistiver Touch (optional) oder Schutzglas (optional)

System

• Prozessor: Intel® Pentium® N4200
• Speicher: Dual‑Channel SO‑DIMM (non‑ECC), bis zu 16 GB (2 x SO‑DIMM)
• Speicherlösungen: Standard‑SSD und erweiterbar via SATA/M.2
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 10 IoT Enterprise (64‑bit), Linux‑Distributionen je nach Konfiguration
• Optionales WLAN/BT via M.2 2230 E‑Key

Mechanik

• Abmessungen: 474 × 384 × 78 mm
• Einbaumaß (Cut‑out): 431 × 341 mm
• Gewicht: 6,9 kg
• Montage: Panel‑Mount (Standard); VESA optional
• Gehäuse: Metallgehäuse; lüfterloses Kühlkonzept

Umgebung

• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -10 °C bis 60 °C
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend

Zertifizierungen

• CE
• FCC

I/O‑Anschlüsse

• USB: 4 x USB3.2 Gen1 (Type‑A)
• Seriell: 1 x RS232/422/485 (Default RS232), 1 x RS232
• LAN: 2 x Gigabit RJ45
• Video: 1 x DisplayPort 1.2 (Default); 1 x HDMI 1.4 (optional); 1 x VGA (optional)
• Audio: Mic in, Line out, 2 x Speaker
• Erweiterung: M.2 2242 B‑Key (SATA SSD), M.2 2230 E‑Key (Wi‑Fi), PCIe 2.0 x1

Zubehör

• Netzteil 100–240 V AC zu 12 V DC (optional), Netzkabel, VESA‑Schrauben, Montageschienen/Clips, Treiber‑CD & Handbuch (je nach Konfiguration)

Anwendungsbereiche

• Maschinensteuerung, Fabrikautomation, Bediener‑HMI, OEM‑Integrationen und eingebettete Industriesysteme
