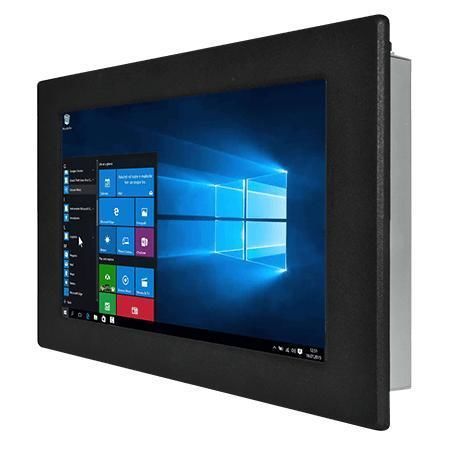

Panel-PC / mit resisitivem Touchscreen W10IE3S-PMH2

TFT LCD10,1"Intel® Celeron® N6211

Übersicht
Winmate W10IE3S-PMH2 ist ein 10,1 Zoll Panel-PC zur Panelmontage mit Intel® Celeron® N6211 (Elkhart Lake). Er wurde für Maschinensteuerung, Fabrikautomation und Bediener-HMI entwickelt und bietet einen energieeffizienten, lüfterlosen Metallaufbau sowie umfangreiche Erweiterungsoptionen für industrielle Anwendungen.

Hauptmerkmale

• 10,1 Zoll TFT LCD, 1280 x 800, 350 nits
• Intel® Celeron® N6211 Prozessor (bis zu 3,0 GHz)
• 1 x SO-DIMM, bis zu 16 GB DDR4 (4 GB ab Werk)
• 2 x Intel® Ethernet Controller (2 x 2,5G LAN RJ45)
• Speicher: 128 GB SSD ab Werk; M.2 2242 B-Key (SATA III) und 1 x SATA III für 2,5 Zoll Laufwerke
• I/O: 2 x USB 3.2 Gen2x1, 4 x USB 2.0, serielle Anschlüsse, HDMI (optional), 2 x Lautsprecher

Display

• Größe: 10,1 Zoll
• Auflösung: 1280 x 800
• Helligkeit: 350 nits
• Kontrastverhältnis: 800:1
• Sichtwinkel: 85/85/85/85
• Aktive Fläche: 216.96 x 135.6 mm
• Touch/Glas: Resistiver Touch optional oder Schutzglas optional

Systembeschreibung

• CPU: Intel® Celeron® N6211 (bis zu 3,0 GHz)
• Arbeitsspeicher: 4 GB ab Werk; Optionen 8 GB, 16 GB; 1 x SO-DIMM
• Speicheroptionen: 128 GB SSD ab Werk; optional 256/512 GB, 1 TB, 2 TB
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise, Windows 11 Pro, Windows 10 IoT Enterprise, Linux Ubuntu 22.04 (optional)
• WLAN/BT: optional über M.2 2230 E-Key

Mechanik

• Abmessungen: 286 x 182 x 50.5 mm
• Ausschnitt: 252.5 x 162 mm
• Gewicht: 1,7 kg
• Montage: Panelmontage standardmäßig; VESA optional
• Gehäuse: Metall
• Kühlung: Lüfterloses Design

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

Zertifizierungen

• CE
• FCC

I/O Anschlüsse

• USB: 2 x USB 3.2 Gen2x1 (Type-A); 4 x USB 2.0
• Seriell: 1 x RS232/422/485 (konfigurierbar, Standard RS232) + 1 x RS232
• LAN: 2 x 2,5G LAN RJ45
• Video: 1 x HDMI 2.0 (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2242 B-Key (SATA III); 1 x M.2 2230 E-Key (Wi‑Fi)
• Anzeigen/Bedienelemente: Power-LED, Storage-LED, Helligkeitsregler
• Stromeingang: 1 x 12V DC, 2.5φ DC-Buchse

Bedienung

• Tasten: 1 x Power, 1 x Reset

Zubehör

• 100~240V AC auf DC Adapter (12V 50W)
• Netzkabel
• VESA-Schrauben (falls zutreffend)
• Montage-Clips

Stromversorgung

• Nennspannung: 12V DC
• Adapter: 12V 50W

Technische Daten

• Modell: W10IE3S-PMH2
• Display: 10,1 Zoll 1280x800, 350 nits, 800:1
• CPU: Intel® Celeron® N6211
• Speicher: 1 x SO-DIMM, bis zu 16 GB DDR4 (4 GB Standard)
• Speicher: 128 GB SSD Standard; Erweiterung via M.2 und SATA III
• LAN: 2 x Intel® Ethernet (2.5G)
• I/O: USB, seriell, HDMI optional, Lautsprecher
• Montage: Panelmontage Standard, VESA optional
• Gehäuse: Metall, lüfterlos
• Betriebsbedingungen: 0°C bis 50°C / 10%–90% RH nicht kondensierend
• Zertifizierungen: CE, FCC
