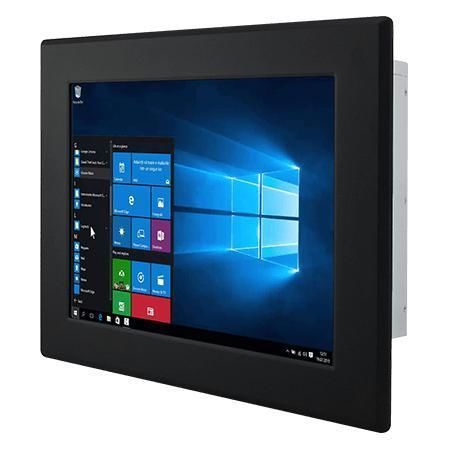

Panel-PC / mit resisitivem Touchscreen R15IP7T-PMC3

TFT LCD15"Intel® Pentium® N4200

Übersicht
Winmate R15IP7T-PMC3 ist ein 15,0-Zoll Panel-Mount Panel-PC mit Intel® Pentium® N4200 (Apollo Lake). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, bietet er flexible Speicheroptionen, zahlreiche I/O-Anschlüsse und ein lüfterloses Metallgehäuse für zuverlässige industrielle Integration.

Hauptmerkmale

• Intel® Pentium® N4200 Prozessor (1,10 GHz Basis, bis zu 2,5 GHz Burst)
• Flexibles Speicherlayout: 2,5" HDD-Bay, M.2 2242 B-key und optionale SATA III Anschlüsse
• Mehrere I/Os: 2 serielle Anschlüsse, 4 x USB 3.0 Typ-A, 2 x Gigabit LAN
• 12 V DC Stromeingang (Din4 Anschluss)
• Display-Unterstützung: DisplayPort bis 4096×2160 @60 Hz; HDMI bis 3840×2160 @30 Hz (optional)
• Lüfterloses Design, Metallgehäuse, Panel-Mount (Rück-/VESA-Montage optional)

Produkt-Highlights

• Optionaler resistiver Touch oder Schutzglas ohne Touch
• Niedriger Stromverbrauch und optimierte Wärmeabfuhr für Dauerbetrieb
• Rück- und VESA-Montageoptionen für flexible Installation

Display

• Größe: 15.0 inches
• Auflösung: 1024 x 768
• Helligkeit: 300 nits
• Kontrastverhältnis: 2000:1
• Sichtwinkel: 88/88/88/88
• Aktive Fläche: 304.1 x 228.1 mm
• Touch / Glas: Resistive Touch (optional) oder Schutzglas (optional)

System Spezifikation

• Prozessor: Intel® Pentium® N4200 (1.1 GHz, bis zu 2.5 GHz)
• Memory: Dual-channel non-ECC SO-DIMM, bis zu 16 GB
• Storage: 128 GB SSD Standard; optional 256 GB / 512 GB / 1 TB; 2 x SATA III für 2,5" SSD/HDD (optional, RAID-Unterstützung)
• Ethernet: 2 x Intel® Gigabit LAN
• Sicherheit: TPM 2.0
• OS (optional): Windows 10 IoT Enterprise (64-bit), Linux Ubuntu 20.04
• WLAN/Bluetooth: optional über M.2 2230 E-key

Mechanik

• Abmessungen: 400 x 320 x 70 mm
• Ausschnitt (Cut-out): 359 x 273 mm
• Gewicht: 4,2 kg
• Montage: Panel-Mount (Standard); VESA optional
• Gehäuse: Metall
• Kühlung: lüfterloses Design

Umgebung

• Betriebsfeuchte: 10%–90% RH, non-condensing
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

Zertifizierung

• CE
• FCC

I/O Anschlüsse

• USB: 4 x USB 3.2 Gen1 Typ-A
• Seriell: 1 x RS232/422/485 (Standard RS232) + 1 x RS232; optional 2 x RS232
• LAN: 2 x Gigabit RJ45
• Video: 1 x DisplayPort 1.2 (Standard), 1 x HDMI 1.4 (optional), 1 x VGA (optional)
• Audio: 1 x Mic in, 1 x Line out, 2 x Speaker
• Expansion: 1 x M.2 2242 B-key (SATA III SSD), 1 x M.2 2230 E-key (Wi‑Fi), 1 x PCIe 2.0 x1
• Anzeige: LED Power & Storage; Helligkeitsregler
• Stromeingang: 1 x 12 V DC Din4

Bedienung & Zubehör

• Tasten: Power und Reset
• Zubehör: 100~240 V AC→DC Adapter, Netzkabel, VESA Schrauben, Montageclips, Handbuch/Driver

Stromversorgung

• Versorgung: 12 V DC
• Adapter: 12 V 50 W (optional oder je nach Konfiguration enthalten)

Technische Daten

• Modell: R15IP7T-PMC3
• Marke: Winmate
• Display: 15.0 inches, 1024 x 768, 300 nits
• Prozessor: Intel® Pentium® N4200
• Speicher: bis zu 16 GB
• Speicheroptionen: M.2 und 2,5" SATA; Standard 128 GB SSD, bis zu 1 TB
• Netzwerk: 2 x Gigabit LAN; TPM 2.0
• Montage: Panel mount standard; VESA optional; Metallgehäuse lüfterlos
