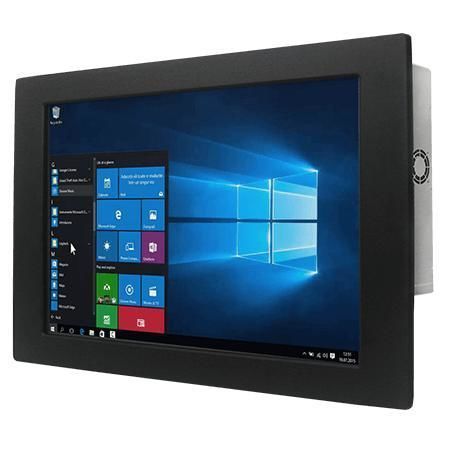

Panel-PC / mit resisitivem Touchscreen W18IF7T-PMA2

TFT LCD18,5"9th Generation Intel® Core™

Produktübersicht
Der Winmate W18IF7T-PMA2 ist ein 18,5" Panel-Mount Panel-PC mit Intel® Core™ i3/i5/i7 Prozessoren der 9. Generation. Konzipiert für Maschinensteuerung, Fabrikautomation und Bediener-HMI, bietet er flexible Speicheroptionen, umfangreiche I/O und ein industrielles Metallgehäuse für OEM- und Systemintegratoren.

Hauptmerkmale

• 18,5" Display, 1366 x 768, 450 nits
• Intel® Core™ i7/i5/i3 (TE-Serie) CPU-Optionen
• Flexibler Speicher: M.2 NVMe/SATA und 2,5" SATA-Einschübe; optional RAID 0/1
• Mehrere I/O: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, serielle Ports, DP (HDMI optional)
• 12 V DC Eingang (Din4 Pin); TPM 2.0

Display

• Größe: 18,5 Zoll
• Auflösung: 1366 x 768
• Helligkeit: 450 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 85/85/80/80
• Aktive Fläche: 409.8 x 230.4 mm
• Touch / Glas: Resistiver Touch optional oder Schutzglas ohne Touch (optional)

System-Spezifikation

• Prozessor: Intel® Core™ i7-9700TE (Standard); optional i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Arbeitsspeicher: 2 x non-ECC SO-DIMM, bis zu 64 GB
• Speicher: 128 GB SSD Standard; optional 256/512 GB/1 TB/2 TB; M.2 2280 M-Key (NVMe/SATA) + M.2 für Wi‑Fi
• Ethernet: 2 x Intel® Gigabit LAN
• OS: Windows 10 IoT Enterprise (64-bit) oder Linux (optional)

Mechanik

• Abmessungen: 520 x 340 x 70 mm
• Ausschnitt: 462 x 285 mm
• Gewicht: ca. 5,3 kg
• Montage: Panel mount (Standard); VESA optional
• Gehäuse: Metall; Kühlung: Lüfterdesign

Umgebung

• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend

Zertifizierungen

• CE
• FCC

Schnittstellen

• USB: 4 x USB 3.2 Gen1 Type-A
• Serielle Ports: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Video: 1 x DP1.2 (Standard); 1 x HDMI 1.4 (optional)
• Audio: Mic in, Line out, 2 x Lautsprecher
• Erweiterung: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), optional PCIe 3.0 x16
• Anzeige & Bedienung: Power-LED, Storage-LED, Helligkeitsregler, Power- und Reset-Button
• Stromeingang: 1 x 12V DC Din4 Pin

Steuerung

• Tasten: 1 x Power Button; 1 x Reset Button

Zubehör

• 100~240V AC-DC Adapter
• Netzkabel, VESA-Schrauben, Montage-Clips
• Treiber-CD & Handbuch (je nach Ausstattung)

Technische Daten

• Modell: W18IF7T-PMA2
• Marke: Winmate
• Display: 18.5", 1366 x 768, 450 nits
• CPU: Intel® Core™ i7/i5/i3 (9. Gen., TE)
• RAM: Bis zu 64 GB (2 x SO-DIMM)
• Speicher: M.2 NVMe/SATA + 2 x SATA III für 2.5"; RAID optional
• I/O: 4 x USB3.2 Gen1, 2 x LAN, serielle Schnittstellen, DP1.2, HDMI optional
• Spannung: 12V DC Din4 Pin
• Abmessungen / Gewicht: 520 x 340 x 70 mm / ~5.3 kg
• Betriebsbereich: 0°C–50°C; 10%–90% RH nicht kondensierend
• Zertifikate: CE, FCC
