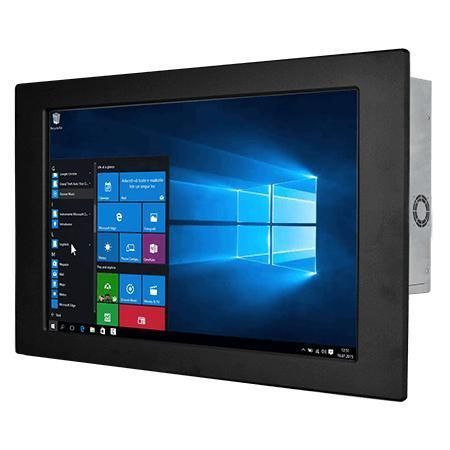

Panel-PC / mit resisitivem Touchscreen W24IAD7T-PMA2

24"Intel® Core™ i9-12900TEIntel® Core™ i7-12700TE

Übersicht
Der Winmate W24IAD7T-PMA2 ist ein 24,0" Panel-Mount Panel-PC für industrielle Anwendungen wie Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er unterstützt Intel® Core™ Prozessoren der 12./14. Generation (Alder Lake / Raptor Lake T-Serie) und bietet flexible I/O-, Speicher- und Montageoptionen für langlebige Installationen.

Hauptmerkmale

• 24.0" 1920 x 1080 FHD Display, Helligkeit 250 nits, Kontrast 3000:1
• Intel® Core™ Prozessoren 12./14. Gen (i3 / i5 / i7 / i9, diverse T-series SKUs)
• 2 x SO-DIMM DDR5 4800 MHz, bis zu 64 GB (32 GB pro Steckplatz)
• Integriertes Dual 2.5 Gigabit Ethernet (Intel® Controller)
• Multi-Display-Unterstützung: DP1.4a (DP++) standard; HDMI 2.0b optional
• Vielseitige I/Os: 4 x USB 3.2 Gen2x1 (Type-A), serielle Schnittstellen, Audio
• 12 V DC Stromversorgung (DIN4), optionales 12V 220W Netzteil

Produkt-Highlights

• Leistungsfähige Rechenleistung für multitaskingfähige Industrie- und Embedded-Anwendungen.
• Bedieneroberflächen-Optionen: resistiver Touch oder Schutzglas ohne Touch-Funktion je nach Einsatzumgebung.
• Optimiertes Thermodesign mit Lüfterkühlung für langanhaltenden Betrieb.
• Flexible Montage: Panel-Mount standard; VESA-Montage als Option.

Technische Spezifikationen

• Modell: W24IAD7T-PMA2
• Marke: Winmate
• Display-Größe: 24.0"; Auflösung: 1920 x 1080; Helligkeit: 250 nits; Kontrast: 3000:1; Blickwinkel: 89/89/89/89
• Touch / Glas: resistiver Touchscreen optional; Schutzglas ohne Touch optional
• Prozessor (Standard / optional): Intel® Core™ i3-12100TE (Standard); optional i5-12500TE, i7-12700TE, i9-12900TE; ebenso i3-14100T, i5-14500T, i7-14700T, i9-14900T
• Chipset: Intel® R680E
• Speicher: 2 x non-ECC SO-DIMM DDR5 4800MHz, bis zu 64 GB (32 GB pro DIMM)
• Speicherlaufwerk: 128 GB SSD Standard; optional 256/512 GB, 1/2/4 TB; optional 2 x SATA III für 2,5" SSD/HDD bis 2 TB (RAID-Unterstützung)
• Ethernet: 2 x Intel® Ethernet Controller (2.5 Giga LAN RJ45)
• Sicherheit: TPM 2.0
• Betriebssystem (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• WLAN / Bluetooth: optional via M.2 2230 E-Key
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Serielle Schnittstellen: 1 x RS232/422/485 (Standard RS232) + 1 x RS232
• Video-Ausgang: 1 x DP1.4a (DP++), bis zu 4096x2160@60Hz; optional 1 x HDMI 2.0b bis 4096x2160@60Hz
• Audio: Mic in, Line out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe SSD), 1 x M.2 2230 E-Key (Wi‑Fi)
• Stromversorgung: 1 x 12V DC (DIN4 Pin)
• Mechanik: Abmessungen 606 x 376 x 85 mm; Ausschnitt (Cut-out) 560.5 x 327.5 mm; Gewicht 8.7 kg
• Montage: Panel mount (Standard); VESA mount optional
• Gehäuse: Metallgehäuse; Kühlung: Lüfterdesign
• Betriebsfeuchte: 10%–90% RH, nicht kondensierend; Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -10°C bis 60°C
• Zertifizierungen: CE, FCC
• Beilagen/Optionen: 100~240V AC zu 12V DC Adapter (12V 220W), Netzkabel, VESA-Schrauben, Montageclips
