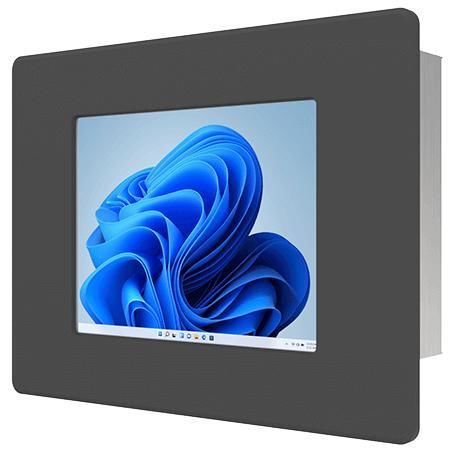

Panel-PC / mit resisitivem Touchscreen R06IAN3S-PMA1

TFT LCD6.5"Intel® Processor N100

Übersicht
Der Winmate R06IAN3S-PMA1 ist ein 6,5-Zoll Panel-Mount Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er kombiniert ein SVGA‑Display, Intel® Alder Lake‑N (N100/N150 Familie), vielseitige I/O und zwei 2,5‑GbE Anschlüsse in einem lüfterlosen Metallgehäuse für den Dauereinsatz.

Produkt-Highlights

• 6,5‑Zoll SVGA TFT, 700 nits
• Intel® Alder Lake‑N N150 (Varianten N100/N150 möglich)
• 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• HDMI (optional), USB 3.2 Typ‑C mit DP‑Alt, USB‑Ports, USB 2.0, serielle Ports

Display

• Größe: 6,5 inches (SVGA 640 x 480)
• Helligkeit: 700 nits; Kontrast: 600:1
• Blickwinkel: 80/80/70/70; Aktive Fläche: 132,48 x 99,36 mm
• Touch‑Optionen: Resistive Touch (optional) oder Schutzglas ohne Touch (optional)

System Specification

• Prozessor: Intel® Processor N100 / Alder Lake‑N family (N100/N150), bis zu 3,40 GHz
• Speicher: 1 x SO‑DIMM DDR5‑4800 (8 GB standard, 16 GB optional)
• Speicher: 1 x M.2 2280 M‑Key NVMe (128 GB standard; Optionen 256/512 GB, 1/2/4 TB); optionaler SATA III Anschluss für 2,5" Laufwerk, falls kein NVMe
• Ethernet: 2 x Intel® 2.5 Gigabit Controller
• Sicherheit: TPM 2.0
• Betriebssysteme optional: Windows 11 IoT Enterprise 64‑bit / Windows 11 Pro 64‑bit / Linux Ubuntu 24.04 (Wake on Touch nicht unterstützt)

Mechanik / Gehäuse

• Abmessungen: 218 x 164 x 55,6 mm; Ausschnitt: 192 x 144 mm
• Gewicht: 1,4 kg; Gehäuse: Metall; Kühlung: fanless
• Befestigung: Panel‑Mount Standard; VESA optional

Umgebung

• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Frontschutz: IP65

IO Ports

• USB: bis zu 2 x USB 3.2 Type‑A (Gen1/Gen2 je nach Konfiguration), 1 x USB 3.2 Gen2 Type‑C (DP‑Alt)
• Zusätzliche USB: 4 x USB 2.0 (konfigurationsabhängig)
• Seriell: bis zu 4 x COM (RS232/422/485)
• LAN: 2 x 2,5 GbE RJ45
• Video: HDMI 2.0b (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280 M‑Key (NVMe), 1 x M.2 2230 E‑Key (Wi‑Fi)
• Anzeigen: Power‑LED, Storage‑LED
• Stromversorgung: 12V DC über 2,5φ DC‑Jack

Zubehör & Strom

• Spannung: 12V DC; Netzteil: 12V 50W
• Zubehör: 100~240V AC→12V DC Adapter (optional), Netzkabel, VESA‑Schrauben, Montage‑Clips

Steuerung / Bedienung

• Bedienelemente: 1 x Power Button; 1 x Reset Button

Zertifizierungen

• CE
• FCC

Charakteristiken / Spezifikationen

• Modell: R06IAN3S-PMA1
• Display: 6,5" SVGA (640 x 480), 700 nits
• CPU: Intel® N100 / Alder Lake‑N N150
• RAM: 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• Storage: M.2 NVMe (128 GB standard, bis zu 4 TB); optional SATA III
• LAN: 2 x 2,5 GbE
• USB: Typ‑C (DP‑Alt), Typ‑A USB 3.2, USB 2.0
• Seriell: RS232/422/485
• Montage: Panel mount Standard, VESA optional
• Front IP: IP65
• Betriebstemperatur: 0°C bis 50°C
• Abmessungen / Gewicht: 218 x 164 x 55,6 mm / 1,4 kg
• Zertifizierungen: CE, FCC
