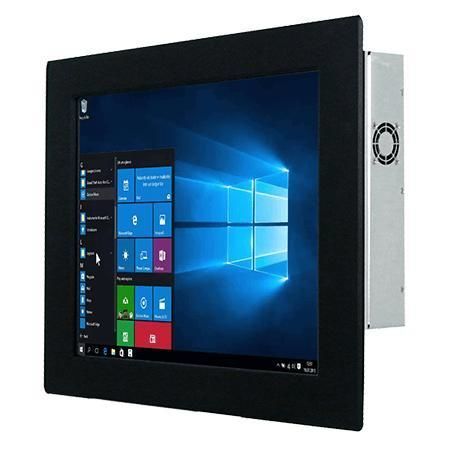

Panel-PC / mit resisitivem Touchscreen R15IF7T-PMC3

LCD15"Intel® Core™ i7-9700TE

Produktübersicht
Der Winmate R15IF7T-PMC3 ist ein 15.0" Panel-Mount-Panel-PC auf Basis der Intel® Core™ Prozessoren der 9. Generation (Coffee Lake Refresh). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs; konfigurierbar in CPU, Arbeitsspeicher und Speicher, mit umfangreicher I/O-Ausstattung und Montageoptionen (Rückseite/VESA).

Hauptmerkmale

• 15.0" Display, Auflösung 1024 x 768
• Intel® Core™ i3/i5/i7 Prozessoren (9. Gen)
• Flexibler Speicher: M.2 NVMe/SATA + 2 x SATA III für 2.5" SSD/HDD
• Mehrere E/A: 2 serielle Schnittstellen und 4 x USB 3.2 Gen1 Type-A
• 12 V DC Eingangsversorgung (DIN4)
• DisplayPort bis 4096 x 2304 @ 60 Hz; HDMI optional

Display

• Größe: 15.0 Zoll
• Auflösung: 1024 x 768
• Helligkeit: 300 nits
• Kontrastverhältnis: 2000:1
• Sichtwinkel: 88/88/88/88
• Aktive Fläche: 304.1 x 228.1 mm
• Touch/Glas: Resistives Touch optional; Schutzglas optional

Systemspecs

• Prozessor: i7-9700TE (Standard), optional i5-9500TE oder i3-9100TE
• Chipset: Intel® Q370
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64 GB
• Storage: 128 GB SSD Standard; Optionen 256/512 GB/1 TB/2 TB; M.2 2280 M-Key NVMe/SATA
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Sicherheit: TPM 2.0
• OS: Windows 10 IoT Enterprise (64-bit) optional; Linux verfügbar
• WLAN/BT: optional über M.2 2230 E-Key

Mechanik

• Abmessungen: 400 x 320 x 70 mm
• Cut-out: 359 x 273 mm (teilweise 360 x 273 mm)
• Gewicht: ca. 4.2 kg
• Montage: Panel-Mount Standard; VESA optional
• Gehäuse: Metall
• Kühlung: Lüfterdesign

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, ohne Kondensation
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

I/O Anschlüsse

• USB: 4 x USB 3.2 Gen1 Type-A
• Seriell: 1 x RS232/422/485 (konfigurierbar, Standard RS232) + 1 x RS232
• LAN: 2 x Gigabit RJ45
• Video: 1 x DisplayPort 1.2 (Standard); 1 x HDMI 1.4 (optional)
• Audio: Mic in, Line out, 2 x Lautsprecher
• Erweiterung: M.2 2280/2242 M-Key, M.2 2230 E-Key, optional PCIe 3.0 x16
• Anzeigen: Power- und Storage-LEDs
• Helligkeitsregelung: Einstellknopf
• Stromeingang: 12 V DC DIN4

Bedienelemente

• 1 x Power Button
• 1 x Reset Button

Lieferumfang / Zubehör

• 100~240V AC zu DC Adapter
• Netzkabel
• VESA Schrauben und Montageclips
• Treiber-CD & Handbuch (oder Downloads)

Zertifizierungen

• CE
• FCC

Technische Daten

• Modell: R15IF7T-PMC3
• Display: 15.0" / 1024 x 768 / 300 nits
• CPU Optionen: i7-9700TE / i5-9500TE / i3-9100TE
• RAM: bis zu 64 GB (2 x SO-DIMM)
• Speicher: M.2 NVMe/SATA + 2 x SATA III
• LAN: 2 x Gigabit
• Anschlüsse: 4 x USB3.2 Gen1 Type-A, serielle Schnittstellen, DP1.2, HDMI opt.
• Strom: 12 V DC (DIN4)
• Abmessungen/Gewicht: 400 x 320 x 70 mm / ca. 4.2 kg
