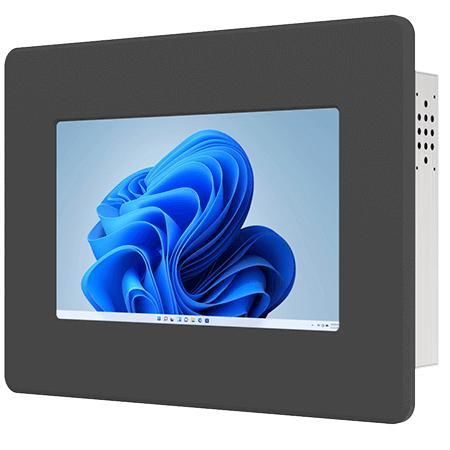

Panel-PC / mit resisitivem Touchscreen W07IAN3S-PMT1

TFT LCD7"Intel® Processor N100

Übersicht
Winmate W07IAN3S-PMT1 ist ein 7-Zoll Panel-PC zur Panelmontage, angetrieben von Intel® Alder Lake‑N Prozessoren (N100 standard, N150 optional). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI, bietet er robuste Integration, umfangreiche I/O‑Anschlüsse und Langzeitverfügbarkeit für industrielle Anwendungen.

Hauptmerkmale

• 7" SVGA TFT LCD (1024 x 600)
• Intel® Alder Lake‑N N100 (Standard) / N150 (optional)
• 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• 2 x 2,5 Gigabit Ethernet
• Moderne I/O: HDMI optional, USB 3.2 Type‑C (DP‑Alt), USB 3.2 Gen2 Type‑A, USB 2.0
• Panel‑Montage (Standard) und VESA (optional) unterstützt
• Metallgehäuse, lüfterloses Design

Funktionales Fazit
Das Gerät liefert klare Industrieanzeigen über das 7" SVGA‑Display und vielseitige I/O für nahtlose Integration (mehrere USB, optionale HDMI‑Schnittstelle, serielle Ports und doppelte Intel® 2.5GbE Controller). TPM 2.0, M.2 E‑Key für kabellose Erweiterung sowie verschiedene Speicher‑ und OS‑Optionen bieten Flexibilität für Embedded‑ und Automatisierungsanwendungen.

Zertifizierungen
CE, FCC

Weitere Produktdetails

• Display: 7.0 inches, 1024 x 600, Helligkeit 320 nits, Kontrast 1000:1, Blickwinkel 75/75/75/70, aktive Fläche 153.6 x 90 mm
• Touch / Glas: Resistive Touch (optional) oder Schutzglas ohne Touchfunktion (optional)
• Prozessor: Intel® N100 6M Cache bis zu 3,40 GHz (Standard); Intel® N150 6M Cache bis zu 3,60 GHz (optional)
• Arbeitsspeicher: 4 GB Standard; optional 8 GB, 16 GB (SO‑DIMM DDR5‑4800)
• Speicher: 128 GB SSD Standard; optional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III für 2.5" SSD/HDD bis 2 TB (nur wenn keine NVMe vorhanden)
• Ethernet: 2 x Intel® 2.5 Gigabit Ethernet Controller
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Ubuntu 24.04 (optional)
• WLAN / BT: optional über M.2 2230 E‑Key Slot

Mechanik

• Abmessungen: 218 x 164.6 x 55.3 mm
• Ausschnitt (Cut out): 192 x 133 mm
• Gewicht: 1.5 kg
• Montage: Panel mount (Standard); VESA mount (optional)
• Gehäuse: Metall
• Kühlung: lüfterloses Design

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, ohne Kondensation
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

I/O & Schnittstellen

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (unterstützt DP Alt Mode); weitere USB 2.0 Ports je nach Konfiguration
• Seriell: 1 x RS232/422/485 (konfigurierbar, default RS232) und 1 x RS232
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x HDMI 2.0b (optional)
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2230 E‑Key Slot (für Wi‑Fi Modul)
• Anzeige: 1 x Power LED; 1 x Storage LED
• Stromversorgung: 1 x 12V DC, 2.5φ DC jack

Bedienung & Zubehör

• Bedienelemente: 1 x Power Button; 1 x Reset Button
• Lieferumfang: 100~240V AC to DC Adapter, Netzkabel, VESA Schrauben, Montageclips

Technische Daten

• Modell: W07IAN3S-PMT1
• Marke: Winmate
• Displaygröße: 7.0 inches
• Auflösung: 1024 x 600 (SVGA)
• Helligkeit: 320 nits
• Kontrast: 1000:1
• Blickwinkel: 75/75/75/70
• Aktive Fläche: 153.6 x 90 mm
• Touch: resistiv (optional) / Schutzglas (optional)
• Prozessoroptionen: Intel® N100 / Intel® N150 (optional)
• Speicher: SO‑DIMM DDR5‑4800, 4GB Standard, bis zu 16GB
• Speicherplatz: 128GB SSD Standard; optional bis 4TB
• Netzwerk: Dual 2.5GbE
• TPM: TPM 2.0
• Abmessungen: 218 x 164.6 x 55.3 mm
• Gewicht: 1.5 kg
• Zertifizierungen: CE, FCC
