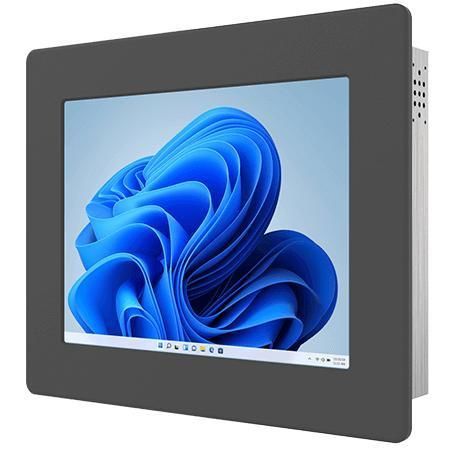

Panel-PC / mit resisitivem Touchscreen R10IAN3S-PMT2

TFT LCD10,4"Intel® Processor N100

Übersicht
Der Winmate R10IAN3S-PMT2 ist ein 10,4-Zoll Panel‑Mount Panel‑PC für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Er basiert auf Intel® Alder Lake‑N Prozessoren (N100 Standard, N150 optional) und kombiniert ein XGA‑Display, ein lüfterloses Metallgehäuse und vielseitige I/O für industrielle Anwendungen.

Hauptmerkmale

• 10,4" XGA TFT LCD (1024 x 768), 500 nits
• Intel® Alder Lake‑N N100 (Standard) oder N150 (optional)
• 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• Vielseitige I/O: USB Type‑C (DP‑Alt), HDMI (optional), USB 3.2 Gen2/Gen1, USB 2.0, serielle Schnittstellen
• Panel‑Mount Standard; VESA‑Montage optional

Display und Ergonomie

• Auflösung XGA 1024 x 768, Helligkeit 500 nits, Kontrast 1000:1
• Blickwinkel 88/88/88/88, aktive Fläche 210,4 x 157,8 mm
• Optionen: resistiver Touch oder Schutzglas ohne Touch

System & Speicher

• Prozessor: Intel® N100 (Standard) bis 3,40 GHz; Intel® N150 (optional) bis 3,60 GHz
• Speicher: 4 GB Standard; optional 8 GB / 16 GB (1 x SO‑DIMM DDR5‑4800)
• Speicher: NVMe SSD bis 4 TB; 1 x SATA III für 2,5" SSD/HDD bis 2 TB (verfügbar, wenn NVMe nicht vorhanden)
• Sicherheit: TPM 2.0
• Betriebsysteme (optional): Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04 (Ubuntu unterstützt kein Wake on Touch)

I/O & Erweiterung

• LAN: 2 x RJ45 2,5 Gbit
• USB: 1 x USB 3.2 Gen2 Type‑C (DP Alt mode); 2 x USB 3.2 Gen1 Type‑A; weitere USB 2.0 je nach Konfiguration
• Seriell: 1 x RS232/422/485 (wählbar) + 1 x RS232
• Video: 1 x HDMI 2.0b (optional)
• Audio: 2 x integrierte Lautsprecher
• Erweiterung: 1 x M.2 2230 E‑Key Slot für Wi‑Fi Modul
• Anzeige/Bedienelemente: Power/Storage LEDs, Helligkeitsregler, Power‑ und Reset‑Taster
• Stromversorgung: 1 x 12V DC (2,5φ DC‑Jack); Adapter: 12V 50W

Mechanik

• Abmessungen: 284 x 234 x 55 mm
• Cut‑out: 262 x 199 mm
• Gewicht: 2,4 kg
• Gehäuse: Metall, lüfterloses Design
• Montage: Panel‑Mount Standard; VESA optional

Umwelt & Zertifikate

• Betriebstemperatur: 0°C bis 50°C; Lagerung: -10°C bis 60°C
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Zertifizierungen: CE, FCC

Zielanwendungen

• Maschinensteuerung und Automatisierung
• Bediener‑HMI‑Panels
• Eingebettete industrielle Systeme

Technische Daten

• Modell: R10IAN3S-PMT2
• Display: 10,4" XGA (1024 x 768), 500 nits, 1000:1
• CPU: Intel® N100 (Standard) / N150 (optional)
• RAM: 4GB Standard; bis zu 16GB (SO‑DIMM DDR5‑4800)
• Speicher: 128GB SSD Standard; NVMe bis 4TB; 1 x SATA III optional
• LAN: 2 x 2.5GbE
• Schnittstellen: USB‑C (DP Alt), USB‑A, USB2.0, RS232/422/485, HDMI (opt.), M.2 Wi‑Fi Slot
• Strom: 12V DC; Adapter 12V 50W
• Abmessungen / Cut‑out / Gewicht: 284 x 234 x 55 mm / 262 x 199 mm / 2,4 kg
• Zertifikate: CE, FCC
