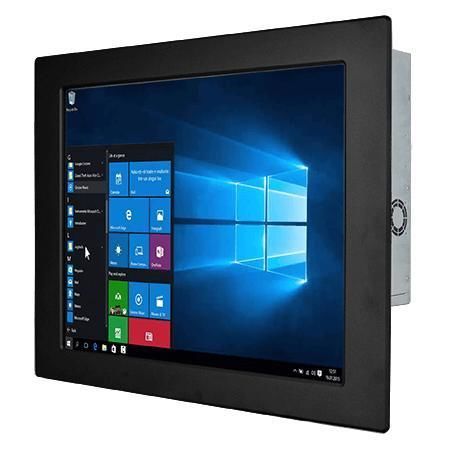

Panel-PC / mit resisitivem Touchscreen R19IF7T-PMA1

19"9th Generation Intel® Core™Intel® Core™ i7-9700TE

Produktübersicht
Der Winmate R19IF7T-PMA1 ist ein 19" Panel-Mount Panel-PC mit Intel® Core™ i3/i5/i7 Prozessoren der 9. Generation (Coffee Lake Refresh). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, bietet das System flexible Speicheroptionen, mehrere I/O-Schnittstellen, flexible Montagemöglichkeiten und lange Verfügbarkeit.

Hauptmerkmale

• 19" 1280 x 1024 Display
• Intel® Core™ i3/i5/i7 (9. Generation, Coffee Lake Refresh)
• Flexible Speicher: 1 x 2,5" HDD und 1 x SSD; M.2 Unterstützung
• Mehrere I/Os einschließlich serieller Schnittstellen und 4 x USB 3.2 Gen1
• 12 V DC Stromeingang (Din4 Anschluss)
• DisplayPort bis 4096 x 2304 @ 60 Hz; HDMI bis 4096 x 2304 @ 24 Hz (optional)

Display

• Größe: 19.0 inches
• Auflösung: 1280 x 1024
• Touch / Glas: Resistiver Touchscreen (optional) oder Schutzglas ohne Touch (optional)
• Panelhelligkeit: 400 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 85 / 85 / 80 / 80
• Aktive Fläche: 376.32 x 301.06 mm

System-Spezifikation

• Prozessoren (Default / Optional): Intel Core i7-9700TE 1.8GHz (bis 3.8GHz) Standard; Intel Core i5-9500TE 2.2GHz (bis 3.6GHz) optional; Intel Core i3-9100TE 2.2GHz (bis 3.2GHz) optional
• Chipset: Intel® Q370
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64GB (32GB pro DIMM)
• Storage: 128GB SSD Standard; Optionen 256GB / 512GB / 1TB / 2TB; 2 x SATA III für 2.5" SSD/HDD mit optionalem RAID 0/1; M.2 2280 M-Key (NVMe oder SATA) und M.2 2242 B-key Unterstützung
• Ethernet: 2 x Intel® Gigabit Ethernet Controller
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise (64-bit) optional; Linux Ubuntu Optionen
• WLAN / BT: optional über M.2 2230 E-Key

Mechanik

• Abmessungen: 474 x 384 x 78 mm
• Einbaumaß (Cut out): 431 x 341 mm
• Gewicht: 6.9 kg
• Montage: Panel mount (Standard); VESA mount optional
• Gehäuse: Metallgehäuse
• Kühlung: Lüfterdesign

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

Zertifizierungen

• CE
• FCC

I/O und Schnittstellen

• USB: 4 x USB 3.2 Gen1 (Type-A)
• Seriell: 1 x RS232/422/485 (konfigurierbar, Standard RS232) + 1 x RS232
• LAN: 2 x Gigabit LAN (RJ45)
• Video: 1 x DisplayPort 1.2 (Standard); 1 x HDMI 1.4 optional
• Audio: 1 x Mic in; 1 x Line out; 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280/2242 M-Key (NVMe oder SATA SSD); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 3.0 x16 Slot optional
• Anzeigen & Bedienelemente: LED Power; LED Storage; 1 x Helligkeitsregler; 1 x Power Button; 1 x Reset Button
• Stromeingang: 1 x 12V DC Din4 Anschluss

Zubehör

• 100~240V AC zu DC Adapter
• Netzkabel
• VESA Schrauben
• Montageclips
• Treiber-CD & Handbuch

Technische Daten

• Modell: R19IF7T-PMA1
• Display: 19.0" 1280 x 1024
• CPU: Intel® Core™ i7/i5/i3 (9. Gen)
• Chipset: Intel® Q370
• Speicher: bis zu 64GB (2 x SO-DIMM)
• Speichergeräte: M.2 NVMe/SATA + 2 x SATA III 2.5" (RAID optional)
• Netzwerk: 2 x Gigabit LAN
• USB: 4 x USB 3.2 Gen1
• Serielle Schnittstellen: RS232/422/485 und RS232
• Video: DP1.2 Standard, HDMI 1.4 optional
• Audio: Mic-in, Line-out, 2 x Lautsprecher
• Sicherheit: TPM 2.0
• Stromversorgung: 12V DC (Din4)
• Abmessungen / Cut out: 474 x 384 x 78 mm / 431 x 341 mm
• Gewicht: 6.9 kg
• Betriebstemperatur: 0°C–50°C
• Lagerungstemperatur: -10°C–60°C
• Feuchtigkeit: 10%–90% RH nicht kondensierend
• Zertifizierungen: CE, FCC
