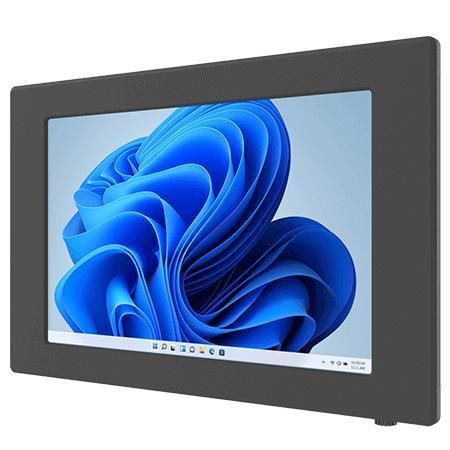

Panel-PC / mit resisitivem Touchscreen W10IAN3S-PMH2

TFT LCD10,1"Intel® Processor N100

Übersicht
Der Winmate W10IAN3S-PMH2 ist ein 10,1 Zoll Panel‑Mount Panel‑PC für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Ausgelegt auf eingebettete Integration und lange Verfügbarkeit, nutzt er Intel® Alder Lake‑N N150 (N100‑Familie genannt) mit integrierter UHD‑Grafik für stabile Rechenleistung und klare Visualisierung in Echtzeit‑Umgebungen.

Hauptmerkmale

• 10,1 Zoll WXGA TFT‑LCD (1280 x 800), 350 nits
• Intel® Alder Lake‑N N150 (Intel® Processor N100 Familie erwähnt)
• 1 x SO‑DIMM DDR5‑4800, bis zu 16 GB
• 2 x Intel® 2.5 Gigabit Ethernet
• Vielseitige I/O: HDMI (optional), USB 3.2 Gen2 Typ‑C (DP‑Alt), USB Typ‑A, USB 2.0, serielle Schnittstellen
• Panel‑Montage Standard; VESA optional; Metallgehäuse, lüfterlos

Technische Daten

• Display: 10,1 inches; 1280 x 800 WXGA; 350 nits; Kontrast 800:1; Blickwinkel 85/85/85/85; aktive Fläche 216.96 x 135.6 mm; resistiver Touch oder Schutzglas optional
• System: Intel® Processor N100 family (N100/N150), bis zu 3,40 GHz; 1 x SO‑DIMM DDR5‑4800 (8 GB Standard, 16 GB optional); M.2 2280 NVMe SSD 128 GB Standard (Optionen bis 4 TB); 1 x SATA III für 2,5" SSD/HDD wenn kein NVMe; TPM 2.0; optionale OS Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04
• Mechanik: 286 x 182 x 50,5 mm; Ausschnitt 252,5 x 162 mm; Gewicht 1,7 kg; Metallgehäuse; fanless
• Strom: 12 V DC Eingang; Adapter 12 V 50 W

I/O und Montage

• USB: 2 x USB 3.2 Gen1 Type‑A; 1 x USB 3.2 Gen2 Type‑C (unterstützt DP Alt. mode)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• LAN: 2 x 2,5 GbE RJ45
• Video: 1 x HDMI 2.0b (optional); Audio: 2 x Lautsprecher
• Erweiterung: M.2 2280 M‑Key (NVMe), M.2 2230 E‑Key (Wi‑Fi)
• Montage: Panel Mount Standard; VESA optional; Montageclips und Schrauben je nach Konfiguration

Umgebung, Zertifizierungen und Optionen

• Betriebstemperatur 0°C bis 50°C; Lagerung -10°C bis 60°C; Feuchte 10%–90% RH nicht kondensierend
• Zertifizierungen: CE, FCC
• Optionen: resistiver Touch, WLAN/BT‑Modul, zusätzliche Speicheroptionen, OS‑Vorinstallation

Anwendungen und Bestellung

• Typische Anwendungen: Maschinensteuerung, HMI‑Stationen, Produktionsüberwachung, Embedded‑Systeme
• Bestellkonfigurationen: RAM, NVMe‑Kapazität, Touch‑Option, Betriebssystem und Montagezubehör
