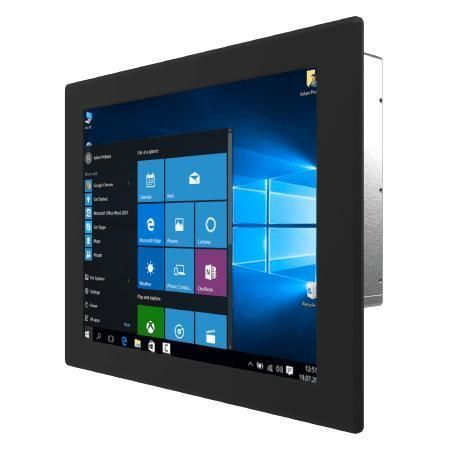

Panel-PC / mit resisitivem Touchscreen R19IT7T-PMA1

19"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Überblick
Winmate R19IT7T-PMA1 ist ein 19-Zoll Panel-PC zur Panelmontage auf Basis von Intel® Core™ Tiger Lake i5 Prozessoren (i5-1135G7 / i5-1145G7E). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, bietet es Multi-Display-Schnittstellen, umfangreiche I/Os, lüfterlose Kühlung und einen 12V DC Einzelspannungs-Eingang für industrielle Integration.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3: i5-1135G7 (ohne vPro) / i5-1145G7E (mit vPro)
• 19.0" Display — Auflösung 1280 x 1024, Helligkeit 400 nits
• Multi-Display über DP / HDMI / LVDS / eDP Panel-Schnittstellen
• Vielfache I/Os: serielle Anschlüsse, 4 x USB 3.2 Gen2 Type-A, Gigabit und 2.5G LAN
• 12V DC Eingang; lüfterloses Thermalkonzept

Highlights

• Oberflächenoptionen: resistiver Touchscreen (optional) oder Schutzglas ohne Touchfunktion (optional)
• Flexible Montage: Open frame (Standard), Panel mount (optional), Rück- und VESA-Montage (optional)
• Sicherheit und Speicher: TPM 2.0; NVMe- und SATA-Speicherunterstützung

Zertifizierungen

• CE
• FCC

Display

• Größe: 19.0 inches
• Touch / Glas: Resistive Touch Screen (Optional); Protection Glass Without Touch Function (Optional)
• Auflösung: 1280 x 1024
• Helligkeit: 400 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 85 / 85 / 80 / 80
• Active Area: 376.32 x 301.06 mm

System-Spezifikation

• Prozessor: Intel Core i5-1135G7 2.4 GHz (bis zu 4.2 GHz); optional i5-1145G7E (mit vPro)
• Arbeitsspeicher: 2 x non-ECC SO-DIMM, bis zu 64 GB (32 GB pro DIMM)
• Speicher: 128 GB SSD (Standard); optional 256 / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III für 2.5" SSD/HDD (optional)
• Ethernet Controller: 2 x Intel® Ethernet Controller
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise (64-bit); Windows 11 Pro (64-bit); Linux Ubuntu 22.04 (unterstützt kein Wake on Touch)
• WLAN / Bluetooth: optional (M.2 2230 E-Key für Wi‑Fi/BT)

Mechanik und Gehäuse

• Abmessungen: 474 x 384 x 78 mm
• Ausschnitt (Cut out): 431 x 341 mm
• Gewicht: 6.9 kg
• Montage: Open frame (Standard); Panel mount (optional); VESA mount (optional)
• Gehäuse: Metall
• Kühlung: Fanless Design

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C

I/O-Ports und Erweiterung

• USB: 4 x USB 3.2 Gen2 Type-A
• Seriell: 1 x RS232/422/485 (Default RS232); 1 x RS232
• LAN: 1 x Gigabit RJ45; 1 x 2.5 Gigabit RJ45
• Video: 1 x DP1.4 (Default); 1 x HDMI 2.0 (Optional)
• Audio: Mic in; Line out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi Modul); 1 x PCIe 4.0 x16 Slot (x4 Signal)
• Anzeige / Steuerung: Power LED; Storage LED; Helligkeitsregler (Knopf)
• Stromeingang: 1 x 12V DC, Din4 Pin Connector; Adapter: 12V 120W (Zubehör)

Steuerung und Zubehör

• Bedienelemente: 1 x Power Button; 1 x Reset Button
• Zubehör: 100~240V AC→DC Adapter; Netzkabel; VESA-Schrauben; Montage-Clips

Technische Daten

• Modell: R19IT7T-PMA1
• Marke: Winmate
• Display: 19.0" 1280 x 1024, 400 nits
• CPU: Intel® Core™ i5-1135G7 / i5-1145G7E (Tiger Lake)
• RAM: bis zu 64 GB (2 x SO-DIMM)
• Speicher: NVMe / SATA (128 GB Standard, erweiterbar bis 4 TB)
• USB: 4 x USB3.2 Gen2 Type-A
• Serielle Schnittstellen: RS232/422/485 und RS232
• LAN: 1 x GbE + 1 x 2.5GbE
• Video: DP1.4 (Standard), HDMI 2.0 (optional)
• Montage: Open frame / Panel mount / VESA
• Gehäuse: Metall ; Kühlung: Fanless
• Betriebstemperatur: 0°C bis 50°C ; Lagerung: -10°C bis 60°C
• Zertifizierungen: CE, FCC
• Sicherheit: TPM 2.0
