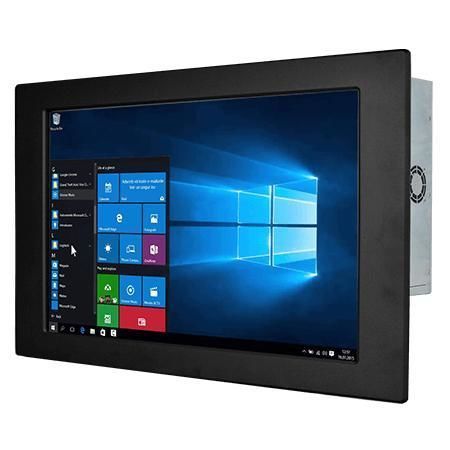

Panel-PC / mit Multi-Touch-Screen W22IAD7T-PMA3

mit resisitivem TouchscreenBreitbild-MonitorLCD

Überblick
Der Winmate W22IAD7T-PMA3 ist ein 21,5-Zoll Panel-Mount Panel-PC für Maschinensteuerung, Fabrikautomation und Operator‑HMI. Er unterstützt Intel® Alder Lake S Prozessoren (wählbare i3/i5/i7/i9 und 14. Generation T‑Varianten), bietet verschiedene Montagemethoden, wählbare Touch‑ oder Schutzglas‑Oberflächen, Dual‑2.5GbE und umfangreiche I/O für industrielle Integration.

Hauptmerkmale

• 21,5" Full HD 1920 x 1080 Display
• Intel® Core™ Prozessoroptionen: i3 / i5 / i7 / i9 (Alder Lake S und 14. Gen T‑Optionen)
• 2 x SODIMM DDR5 4800MHz, bis zu 64 GB (32 GB pro Steckplatz)
• Integriertes Dual 2.5 Gigabit Ethernet
• Multi‑Display: DP1.4a (Standard) und HDMI 2.0b (optional)
• Mehrere I/Os, u. a. 4 x USB 3.2 Gen2x1 (Type‑A) und serielle Anschlüsse
• 12 V DC Eingang (Din4‑Stecker), lüftergestütztes Wärme­management

Produkt‑Highlights

• Prozessorleistung: Alder Lake CPUs liefern Multi‑Core‑Durchsatz für industrielle Anwendungen und gleichzeitige HMI‑Aufgaben.
• Anpassbare Frontoberfläche: resistiver Touch optional oder Schutzglas ohne Touch je nach Einsatz.
• Energie‑ und Thermikdesign: geringer Verbrauchszielwert mit lüfterassistierter Kühlung für Dauerbetrieb.
• Montageflexibilität: Standard Panel‑Mount, optionale VESA‑Montage; Montageschrauben und Clips verfügbar.

Zertifizierungen
CE, FCC

Zubehör (geliefert / optional)

• 100~240V AC auf DC Adapter (12V 220W)
• Netzkabel
• VESA‑Schrauben
• Montageclips

Technische Spezifikationen

• Modell: W22IAD7T-PMA3; Marke: Winmate
• Display: 21,5" 1920 x 1080, 250 nits, Kontrast 3000:1, Blickwinkel 89/89/89/89, aktive Fläche 476.64 x 268.11 mm
• Touch / Glas: Resistive Touch Screen (optional); Protection Glass without touch (optional)
• Prozessoren: Intel® Core™ i3-12100TE (Default); optional i5-12500TE, i7-12700TE, i9-12900TE; aufgeführte 14. Gen T‑Optionen
• Chipset: Intel® R680E
• Speicher: 2 x non‑ECC SO‑DIMM DDR5 4800MHz, bis zu 64 GB (32 GB pro DIMM)
• Speicheroptionen: 128GB SSD (Default); optional 256GB/512GB/1TB/2TB/4TB; 2 x SATA III für 2,5" (bis 2TB, RAID optional); 1 x M.2 2280 M‑Key (NVMe)
• Ethernet: 2 x 2.5 Giga LAN (Intel)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Ubuntu 22.04 (Ubuntu unterstützt kein Wake on Touch)
• WLAN/BT: optional über M.2 2230 E‑Key
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type‑A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DP1.4a DP++ (max 4096x2160@60Hz, Default); 1 x HDMI 2.0b (optional)
• Audio: Mic in, Line out
• Expansion: 1 x M.2 2280 M‑Key (NVMe); 1 x M.2 2230 E‑Key (Wi‑Fi)
• Stromversorgung: 1 x 12V DC Din4‑Stecker; Adapter 12V 220W
• Mechanik: Abmessungen 534 x 349 x 90 mm; Ausschnitt 508 x 302 mm; Gewicht 7.2 kg; Gehäuse Metall
• Kühlung: Lüfterdesign
• Umgebung: Betriebstemperatur 0°C–50°C; Lagertemperatur -10°C–60°C; Luftfeuchte 10%–90% RH, nicht kondensierend
• Zertifizierungen: CE, FCC
